Тщательно отмываем и подготавливаем двигатель для разборки

Устанавливаем двигатель на стенд или подставку. Подготавливаем необходимый инструмент для разборки.

При разборке нужно маркировать детали, которые будут в дальнейшем эксплуатироваться.

Коленчатый вал, маховик и сцепление балансируются в сборе, поэтому их разукомплектовывать нельзя.

Головкой на 10 отворачиваем шесть болтов крепления крышки блока цилиндров и снимаем крышку вместе с прокладкой.

Вынимаем масломерный щуп

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

Ключом на 12 ослабляем болт верхнего крепления генератора

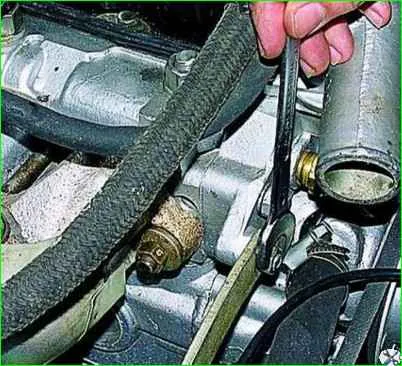

Ключом на 13 отворачиваем гайку крепления регулировочной пластины к головке блока

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

Снимаем пластину со шпильки головки блока

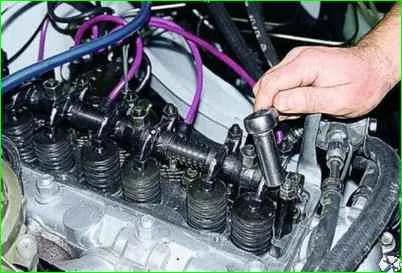

Отворачиваем ключом на 13 две гайки крепления крайних стоек крепления оси коромысел

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

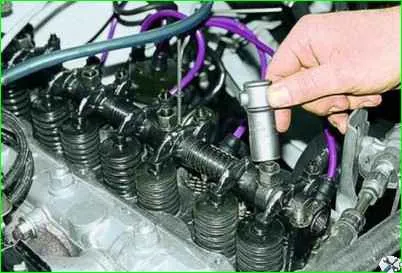

Ключом на 17 равномерно ослабляем и отворачиваем четыре гайки крепления основных стоек оси коромысел

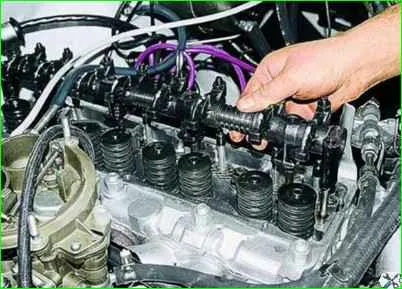

Снимаем ось коромысел со шпилек

 Разборка двигателя ЗМЗ-402

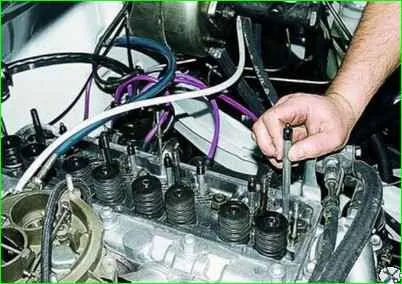

Вынимаем восемь штанг толкателей и раскладываем их по порядку, чтобы потом поставить их на свои места

Снимаем наконечники высоковольтных проводов и выворачиваем свечи зажигания.

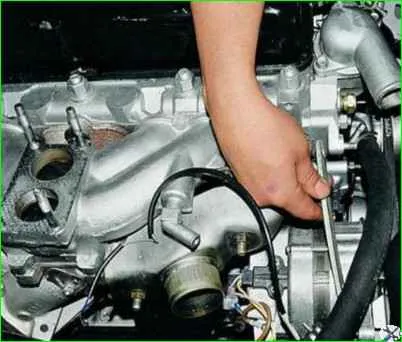

Отсоединяем шланг от фильтра тонкой очистки топлива.

Отсоединяем от карбюратора шланг вакуум-корректора датчика распределителя зажигания.

 Разборка двигателя ЗМЗ-402

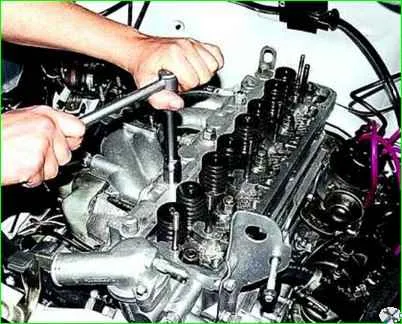

Головкой на 19 отворачиваем десять гаек крепления головки блока в последовательности обратной затяжке

 Разборка двигателя ЗМЗ-402

Последовательность затяжки болтов головки блока цилиндров

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

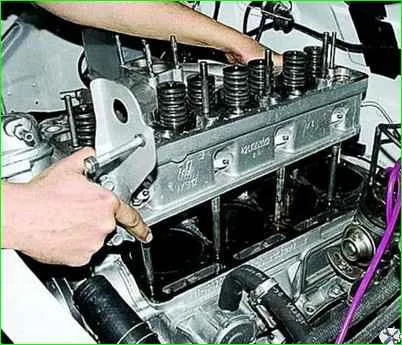

Снимаем головку со шпилек блока цилиндров.

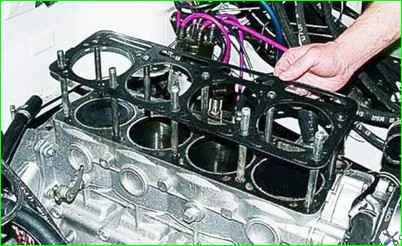

Снимаем прокладку головки блока цилиндров

 Разборка двигателя ЗМЗ-402

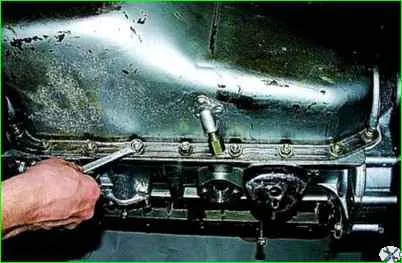

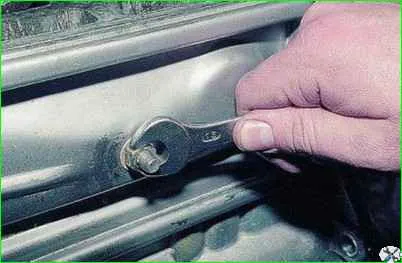

Переворачиваем двигатель поддоном вверх и ключом на 13 отворачиваем восемнадцать гаек крепления поддона.

Под угловыми гайками крепления поддона установлены фигурные шайбы

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

Снимаем с поддона переднюю и заднюю части прокладки

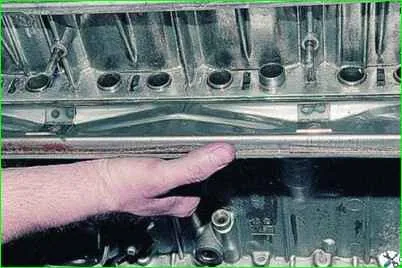

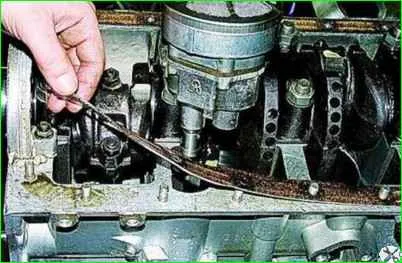

Снимаем с блока боковые части прокладки

Уплотнительные прокладки вторично нельзя использовать. Все прокладки продаются в ремкомплектах.

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

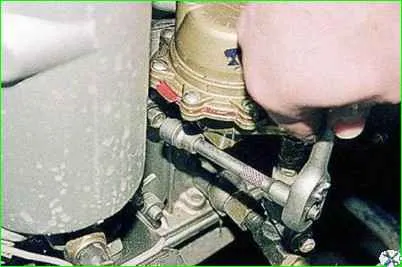

Головкой на 12 с удлинителем отворачиваем два болта крепления топливного насоса

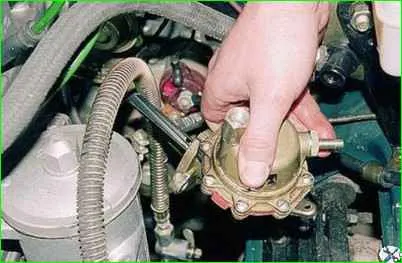

Снимаем топливный насос

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

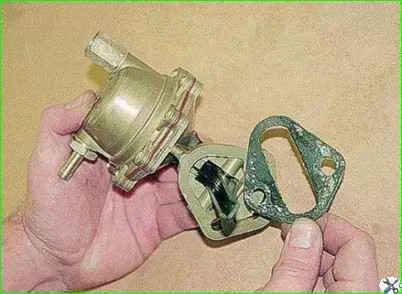

Между насосом и блоком установлена прокладка

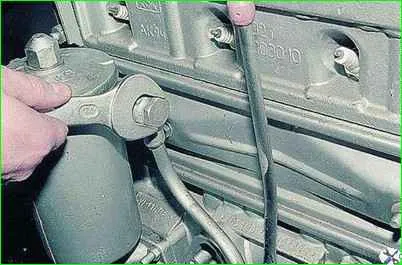

Ключом на 24 отворачиваем болт и отсоединяем трубку от корпуса масляного фильтра

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

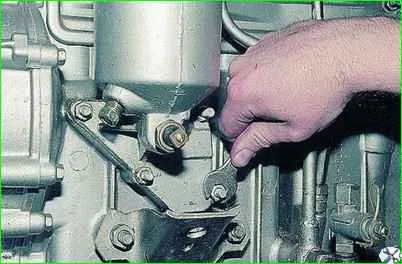

Ключом на 13 отворачиваем четыре гайки крепления масляного фильтра

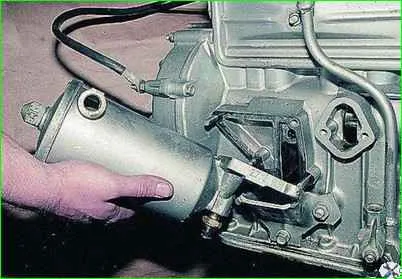

Снимаем масляный фильтр

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

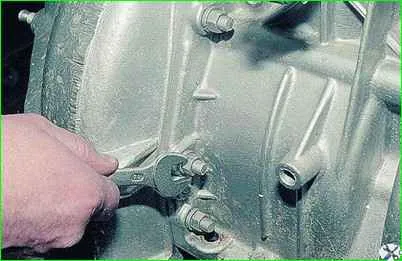

Ключом на 14 отворачиваем шесть гаек и два болта крепления картера сцепления

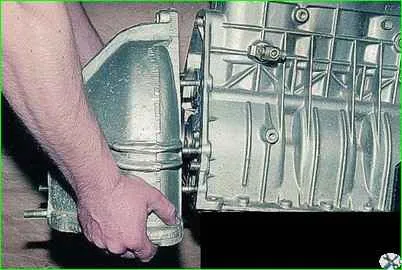

Снимаем картер сцепления

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

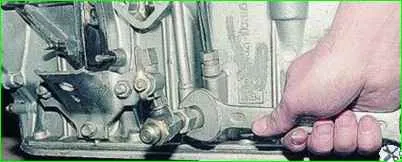

Ключом на 24 отворачиваем и снимаем кран масляного радиатора и масляную трубку

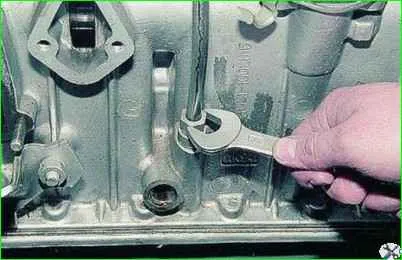

Ключом на 12 отворачиваем штуцер и вынимаем трубку указателя уровня масла

Снимаем крышку распределительных шестерен для этого:

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

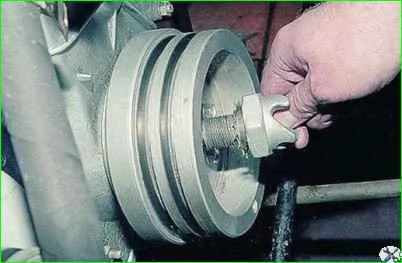

Торцевым ключом на 46 отворачиваем храповик

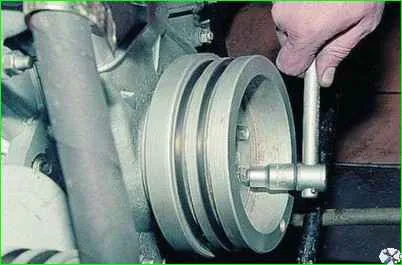

Головкой на 12 отворачиваем шесть болтов крепления шкива

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

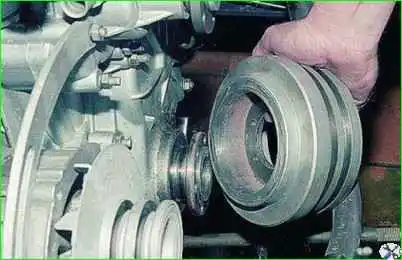

Снимаем шкив коленчатого вала

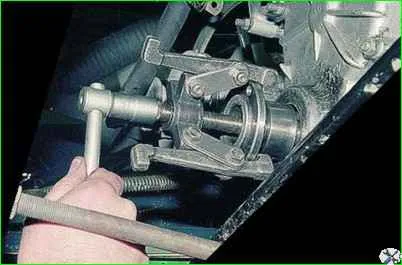

Трехпалым съемником стягиваем ступицу шкива

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

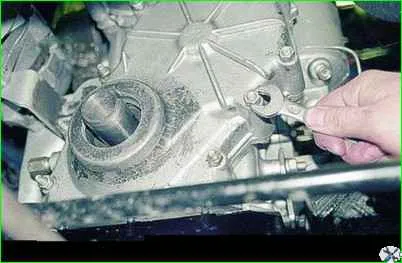

Ключом на 13 отворачиваем восемь гаек крепления передней крышки

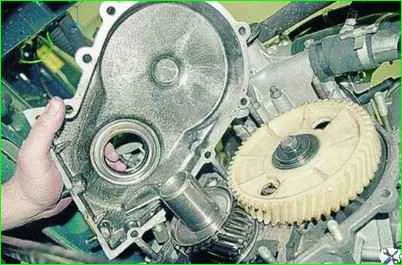

Снимаем крышку распределительных шестерен

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

Ключом на 13 отворачиваем две гайки крепления крышки коробки толкателей.

Снимаем крышку толкателей

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

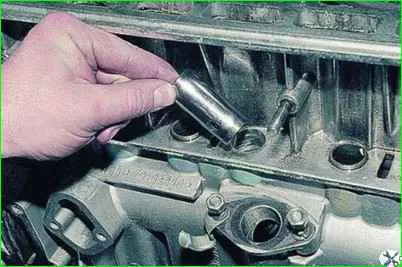

Вынимаем восемь толкателей клапанов и маркируем их или раскладываем по порядку

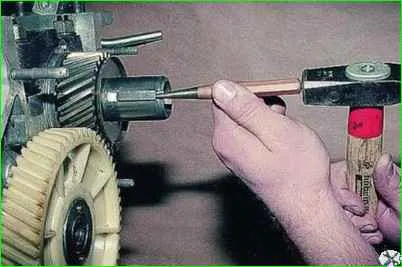

С помощью бородка выбиваем шпонку

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

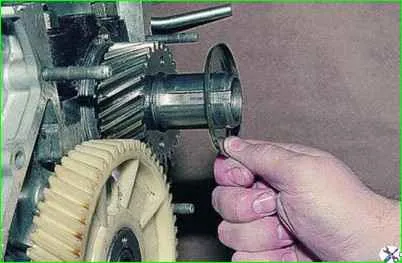

Снимаем маслоотражатель с коленчатого вала

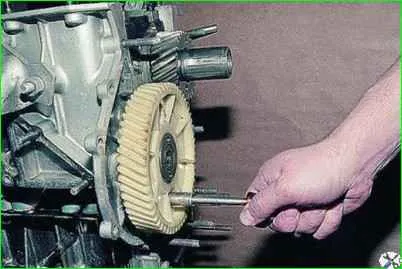

Головкой на 12 через отверстие в шестерне отворачиваем болты крепления упорного фланца

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

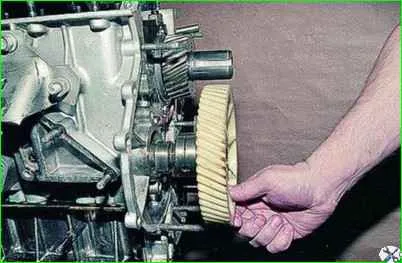

Вынимаем распределительный вал вместе с шестерней

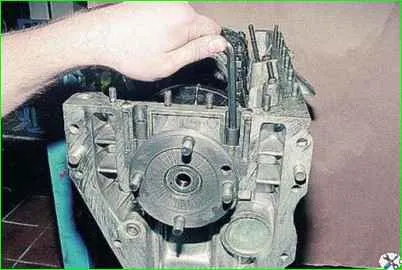

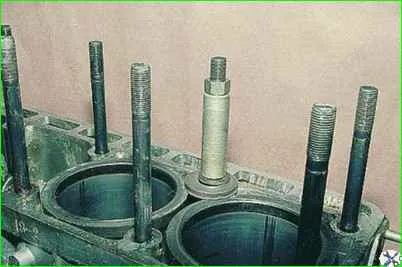

Фиксируем гильзы от выпадения с помощью подходящих втулок, шайб и гаек

 Если не зафиксировать гильзы цилиндров, то при возможном проворачивании коленчатого вала они могут приподняться за счет трения об их зеркала поршней.

Под посадочные буртики гильз попадут частицы окалины из водяной рубашки, и при сборке двигателя гильзы неплотно сядут на свои места, что приведет к просачиванию охлаждающей жидкости в масляный картер.

Переворачиваем блок цилиндров.

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

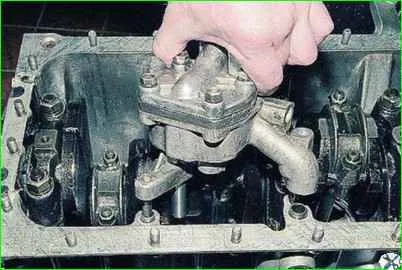

Головкой на 13 отворачиваем две гайки крепления масляного насоса

Снимаем масляный насос

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

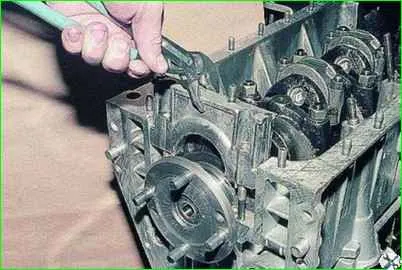

Шестигранником на 8 отворачиваем две гайки крепления держателя сальника

Снимаем держатель сальника заднего подшипника

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

Головкой на 15 отворачиваем две гайки крышки шатуна

Снимаем крышку шатуна

 Разборка двигателя ЗМЗ-402

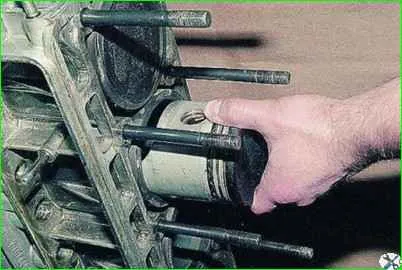

Деревянной ручкой молотка выдавливаем поршень из цилиндра.

Вынимаем также остальные поршни.

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

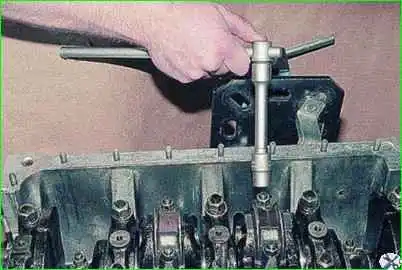

Головкой на 19. отворачиваем две гайки крепления крышки коренного подшипника

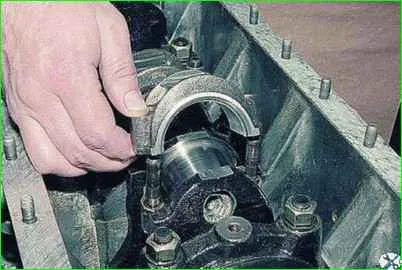

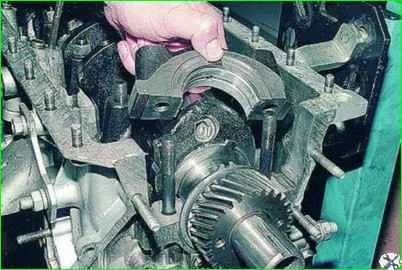

Снимаем крышку коренного подшипника.

Снимаем также остальные крышки коренных подшипников.

 Разборка двигателя ЗМЗ-402Разборка двигателя ЗМЗ-402

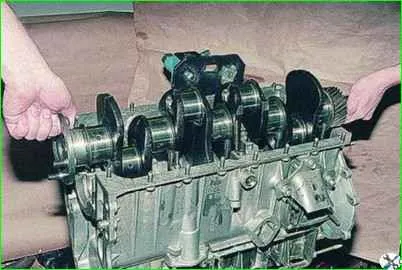

Извлекаем из блока коленчатый вал

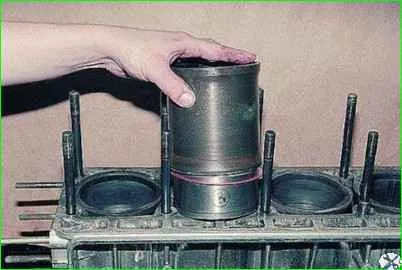

Отворачиваем приспособление, удерживающее гильзы и вынимаем их.

Маркируем гильзы

После этого промываем все детали и подготавливаем их для дефектации
