Радиатор отопителя снимаем, если нужно промыть от грязи и накипи или для замены радиатора отопителя

Снимаем аккумуляторную батарею

Полностью открываем кран радиатора отопителя (переводим верхний переключатель панели управления отопителем в крайнее правое положение).

Открываем кран радиатора двигателя и сливаем жидкость из системы охлаждения в чистую емкость, вместимостью не менее 10 литров.

Снятие радиатора

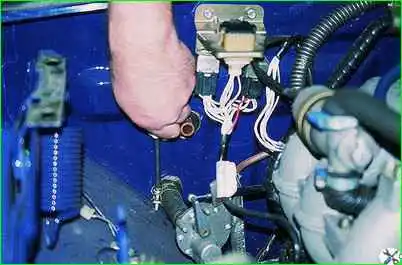

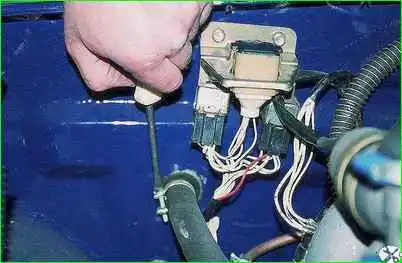

Плоской отверткой ослабляем затяжку хомута шланга

Снятие радиатора

Снимаем его с верхнего патрубка радиатора отопителя.

Снятие радиатора

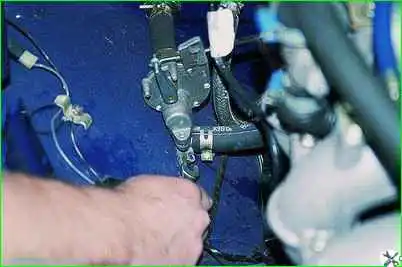

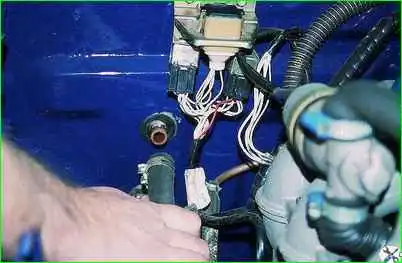

Ослабляем хомут нижнего шланга.

Снятие радиатора

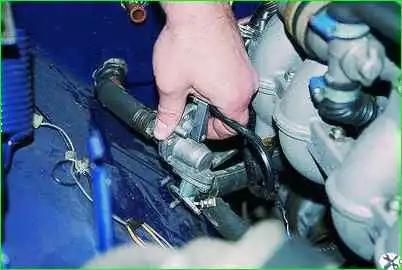

Ключом на 10 отворачиваем две гайки крепления крана радиатора к брызговику.

Снятие радиатора

Снимаем его со шпилек и снимаем шланг с нижнего патрубка радиатора отопителя.

Снятие радиатора

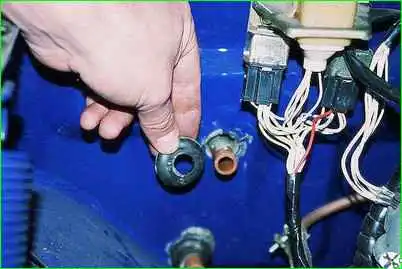

С обоих патрубков радиатора отопителя снимаем резиновые уплотнительные кольца.

Снимаем консоль панели приборов (см. Снятие консоли панели приборов автомобиля).

Снимаем панель приборов (см. Панель приборов ГАЗ-3110), не отсоединяя от нее блоки предохранителей и жгут проводов (полного демонтажа панели не требуется).

Опускаем панель на пол салона автомобиля.

Снятие радиатора

Ключом на 10 ослабляем затяжку стопорного винта тяги.

Снятие радиатора

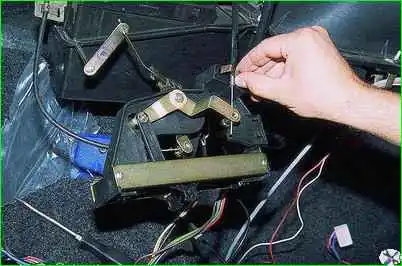

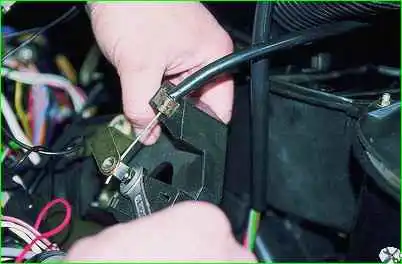

Поддеваем плоской отверткой и «отщелкиваем» пружинящий зажим оболочки тяги.

Таким же образом поступаем и с нижней гибкой тягой привода.

Снятие радиатора

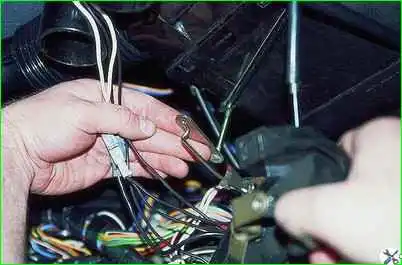

Поворачивая механизм привода, выводим из зацепления с флажком верхнюю жесткую тягу и откладываем механизм привода в сторону.

Снятие радиатора

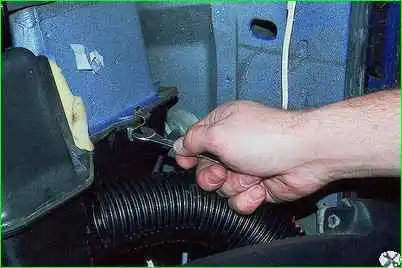

Ключом на 10 отворачиваем две гайки крепления отопителя к коробу воздухопритока (вторая гайка находится с противоположной стороны короба).

Снятие радиатора

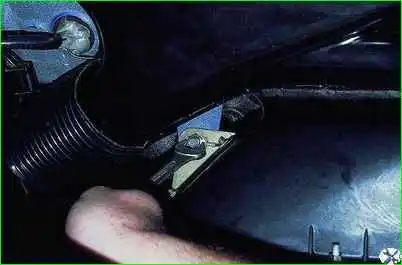

Ключом или головкой на 13 отворачиваем гайку верхнего крепления отопителя и снимаем со шпильки «массовый» провод.

Снятие радиатора

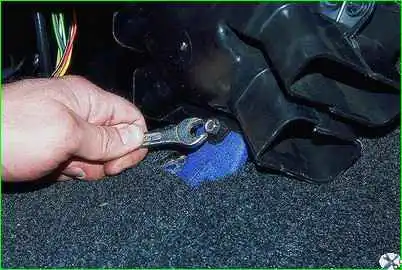

Ключом на 10 отворачиваем болт крепления распределителя отопителя к тоннелю.

Снятие радиатора

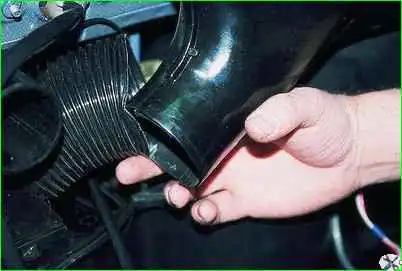

Разъединяем воздуховоды обогрева ветрового стекла

Снятие радиатора

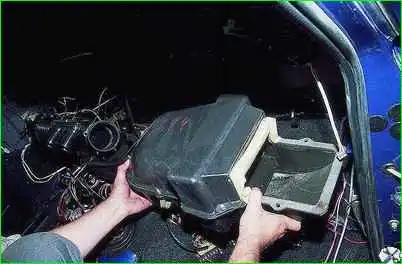

Снимаем отопитель.

Снятие радиатора

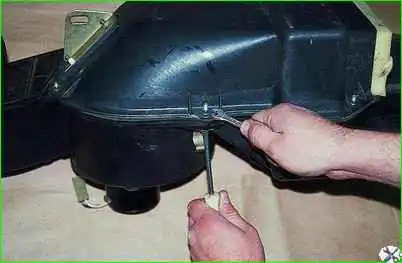

Придерживая винты отверткой или ключом на 10, ключом на 8 отворачиваем 5 гаек

Снятие радиатора

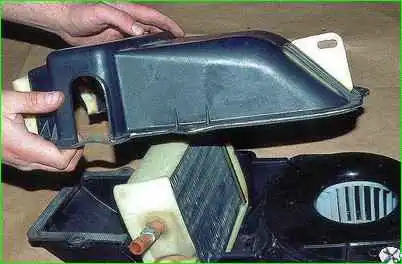

Снимаем верхнюю крышку отопителя с резиновой прокладкой

Снятие радиатора

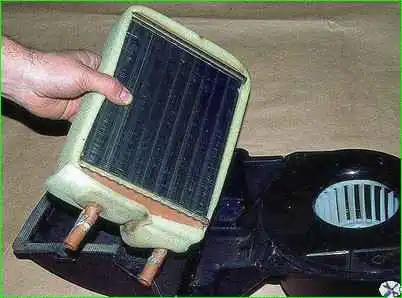

Вынимаем из пазов радиатор отопителя.

Сборку отопителя производим в обратной последовательности.

Старый радиатор перед установкой рекомендуем промыть изнутри и снаружи струей воды для удаления загрязнений, ухудшающих теплообмен.
