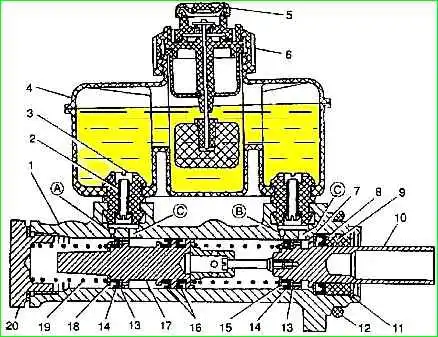

Главный тормозной цилиндр, с двумя последовательно расположенными поршнями 10 и 17 и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя
Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах.
Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20— передние тормозные механизмы.
При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие «В», соединяющее первичную полость главного цилиндра с бачком.
Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие «А», соединяющее вторичную полость цилиндра с бачком.
Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.
При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение.
При этом открываются компенсационные отверстия «А» и «В» и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.
Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению.
Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия «С» и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра.
Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия «А» и «В» перетечет в бачок.
При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром.
Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.
При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.
При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.
При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN.
Постепенное изменение уровня жидкости от MAX к MIN связано с износом накладок тормозных механизмов.
Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы.
При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета.
Доливать жидкость в этом случае следует только после восстановления герметичности системы.
Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.
Разборка и сборка главного цилиндра тормозов
Снимаем главный тормозной цилиндр. (Смотрим статью – Как снять и поставить главный тормозной цилиндр).

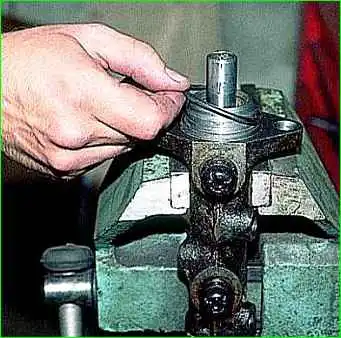

Снимаем уплотнительное кольцо.

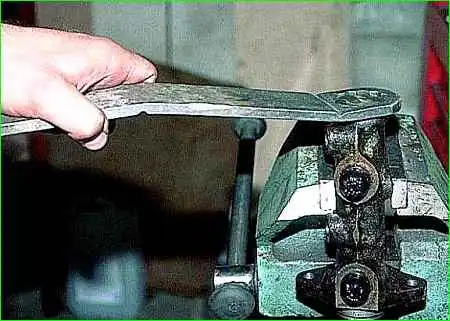

Ключом или головкой «на 38» отворачиваем пробку главного тормозного цилиндра

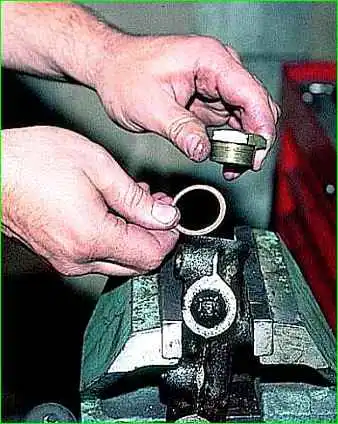

Вынимаем пробку вместе с уплотнительным кольцом

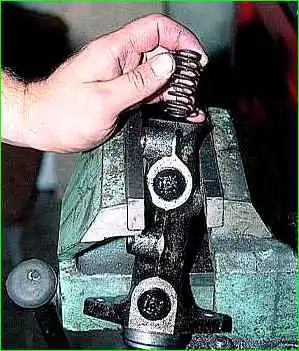

Извлекаем пружину

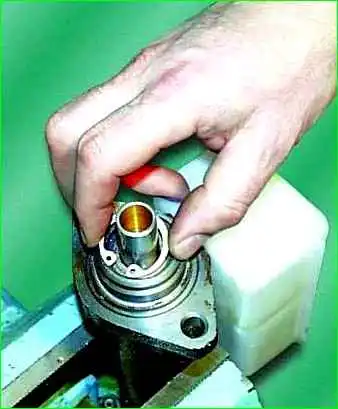

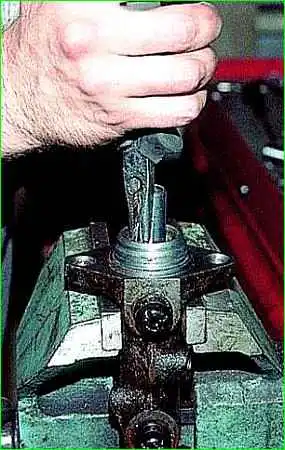

Сжимаем круглогубцами стопорное кольцо
Снимаем его.

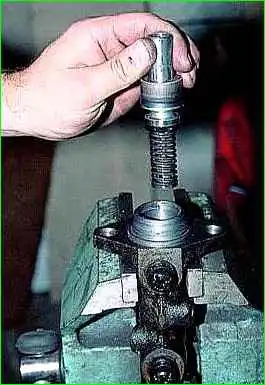

За хвостовик вынимаем поршень заднего контура вместе с наружной манжетой и направляющей втулкой.

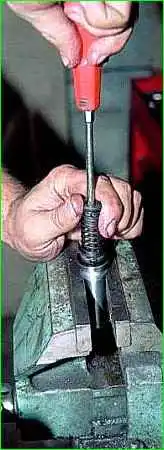

Чтобы снять с него манжету, отворачиваем винт держателя пружины.

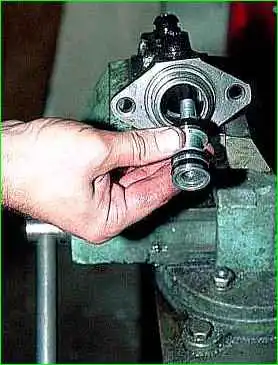

Извлекаем поршень переднего контура, подтолкнув его пальцем со стороны резьбы, и снимаем разделительные манжеты, аккуратно поддев их тонкой отверткой.

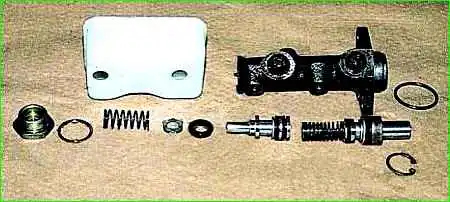

Промываем все детали в чистой тормозной жидкости или изопропиловом спирте
Собираем главный тормозной цилиндр в обратной последовательности.

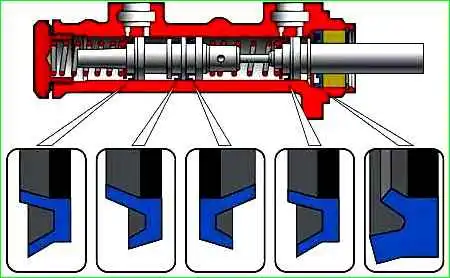

Новые манжеты устанавливаем как показано на рисунке.
Винт держателя пружины первичного поршня затягиваем до упора.
ВНИМАНИЕ: Не промывайте детали тормозной системы бензином, ацетоном и другими растворителями, повреждающими резиновые манжеты.
Перед установкой новых деталей смойте с них консервационную смазку. Промывать можно спиртом или тормозной жидкостью.
