Chevrolet Aveo оборудован двумя независимыми тормозными системами: рабочей и стояночной.

Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке

Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес.

Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включен вакуумный усилитель.

Автомобиль оснащен антиблокировочной системой (ABS).

Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.

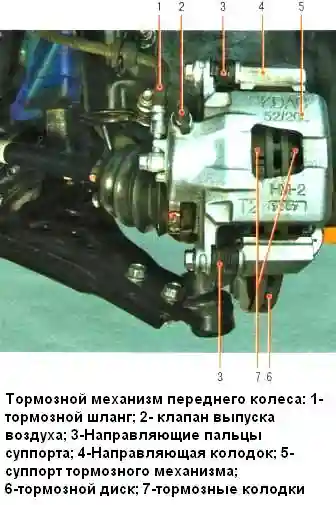

Тормозной механизм переднего колеса шевролет авео

Тормозной механизм передних колес дисковый, с автоматической регулировкой зазора между колодками 7 (рис.1) и диском 6, с плавающей скобой.

Подвижная скоба образована суппортом 5 с однопоршневым рабочим цилиндром. Направляющая 4 колодок прикреплена болтами к поворотному кулаку.

Подвижная скоба прикреплена болтами к направляющим пальцам 3, установленным в отверстия направляющей колодок.

Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами.

В полости колесного цилиндра установлен поршень с уплотнительным кольцом.

За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена щитом тормоза.

При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой.

При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

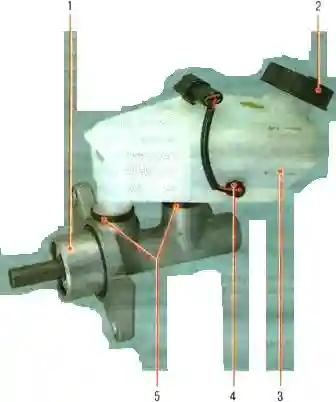

Главный тормозной цилиндр с бачком

Главный тормозной цилиндр 1 (рис. 2) типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами.

Первая камера связана с правым передним и левым задним тормозными механизмами, вторая — с левым передним и правым задним.

На главный цилиндр через резиновые соединительные втулки 5 установлен бачок 3, внутренняя полость которого разделена перегородками на три отсека.

Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления,

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются, и начинается вытеснение тормозной жидкости.

В нижней половине корпуса бачка установлен датчик 4 уровня тормозной жидкости.

При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

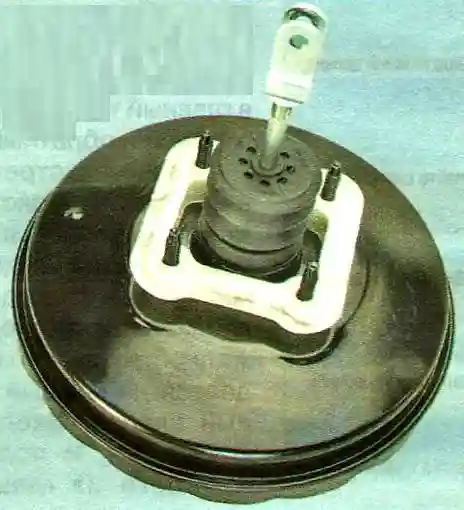

Вакуумный усилитель

Вакуумный усилитель (рис.3), установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с впускной трубой, установлен обратный клапан.

Он удерживает разрежение в усилителе при его падении во впускной трубе.

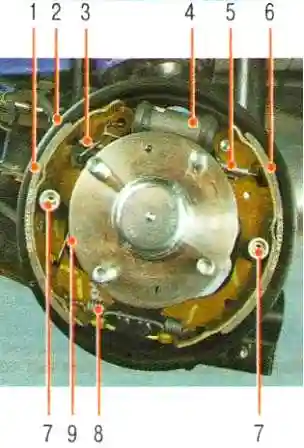

Тормозной механизм задних колес барабанный с автоматической регулировкой зазора между колодками и барабаном.

Тормозные колодки 1 и 6 (рис.4) приводятся в действие одним гидравлическим рабочим цилиндром 4 с двумя поршнями.

Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором, установленным на распорной планке 3.

Тормозной механизм заднего колеса

Стояночный тормоз, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса, и разжимных рычагов, установленных в тормозных механизмах задних колес.

Стояночный тормоз не требует особого ухода.

При текущем ремонте проверьте степень износа зубьев сектора и собачки.

Чрезмерно изношенные детали замените. При обнаружении обрыва оболочек или проволочек тросов их нужно заменить новыми.

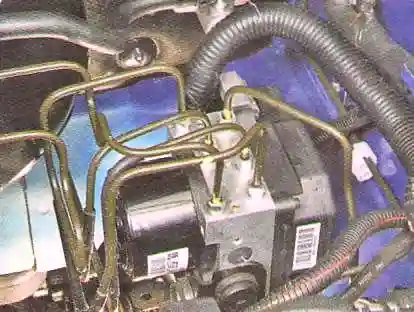

Блок АБС

Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя на педали тормоза, гидроэлектронного модуля управления (HECU) и сигнальной лампы в комбинации приборов.

Антиблокировочная система также оборудована системой самодиагностики, выявляющей неисправности компонентов системы.

ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.

Система ABS обеспечивает следующие преимущества:

— объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

— сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.

Гидроэлектронный модуль управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес, датчика угла поворота рулевого колеса, датчика положения дроссельной заслонки.

После включения зажигания блок управления подает напряжение на датчики частоты вращения колес.

В датчиках используется эффект Холла, они генерируют выходной сигнал в виде прямоугольных импульсов.

Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, установленного на корпусе наружного шарнира привода колеса.

На основе этой информации блок управления определяет оптимальный режим торможения колес.

Схема работы АБС

Различают следующие режимы работы антиблокировочной системы:

— режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт.

При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес.

При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны;

— режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, модуль выдает на электромагнитный клапан команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан.

Входной клапан закрывается, и подача тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

— режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан.

При этом входной и выходной клапаны закрыты, и тормозная жидкость из рабочего цилиндра не уходит;

— режим повышения давления. Если модуль определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан.

Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.

Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка.

Поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами.

Система заполнена специальной Тормозной жидкостью класса не ниже DOT-З, которую необходимо периодически заменять.
