Как отремонтировать переднюю дверь УАЗ Патриот

Ремонт передней двери УАЗ Патриот

В статье рассмотрим разборку передней двери.

Снятие и установка обивки передней двери

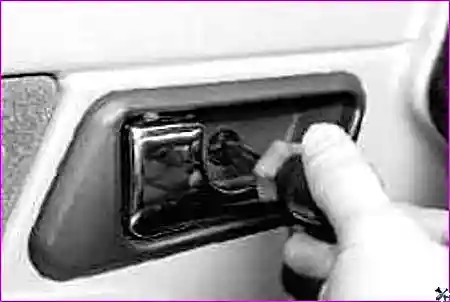

Винт крепления облицовки ручки — **Рис. 1.** Снятие облицовки внутренней ручки замка.

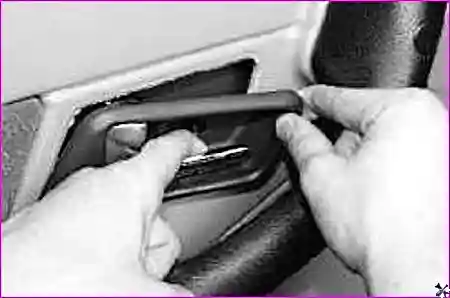

Снятие облицовки ручки — **Рис. 1.** Снятие облицовки внутренней ручки замка.

Выворачиваем винт крепления облицовки внутренней ручки замка. Снимаем облицовку.

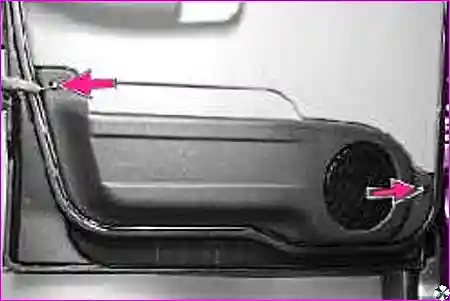

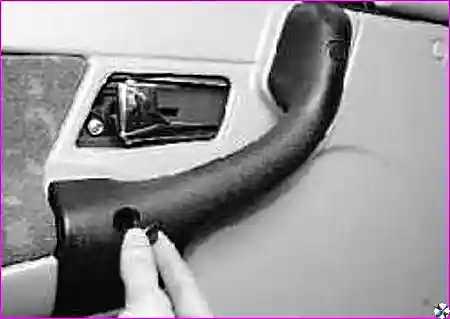

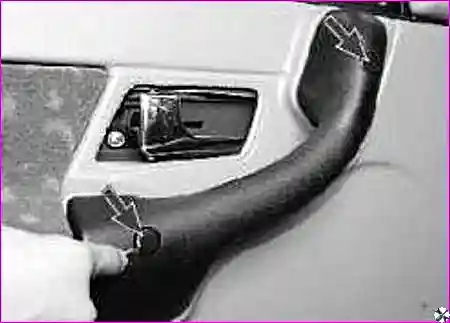

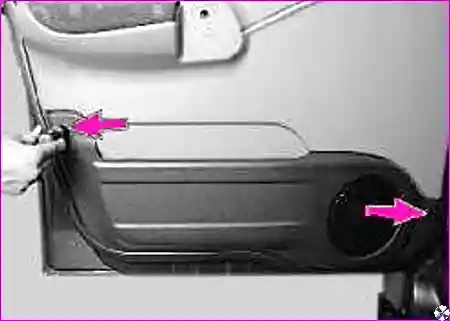

Извлечение заглушек — **Рис. 2.** Снятие декоративных заглушек винтов крепления ручки подлокотника.

Поддеваем отверткой декоративные заглушки винтов крепления ручки подлокотника. Извлекаем декоративные заглушки.

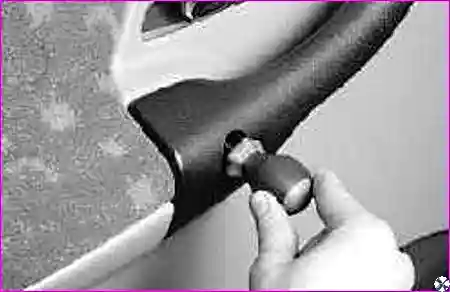

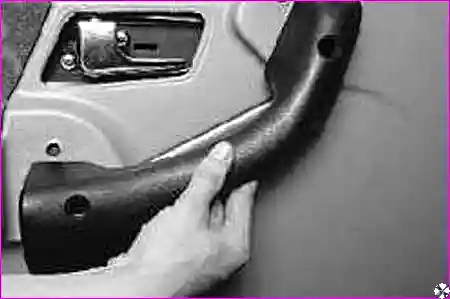

Винты крепления ручки — **Рис. 3.** Снятие ручки подлокотника.

Выворачиваем два винта крепления и снимаем ручку подлокотника.

Поддев отверткой, извлекаем заглушки винтов. Выворачиваем два винта.

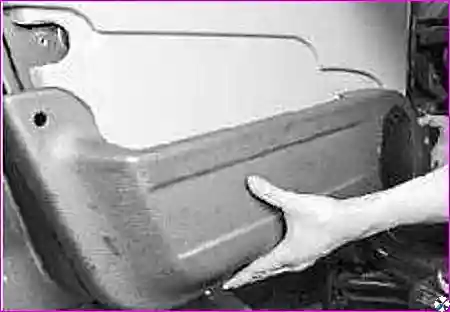

**Рис. 5.** Снятие кармана обивки передней двери.

И снимаем карман обивки передней двери, преодолевая усилие его пластмассовых держателей.

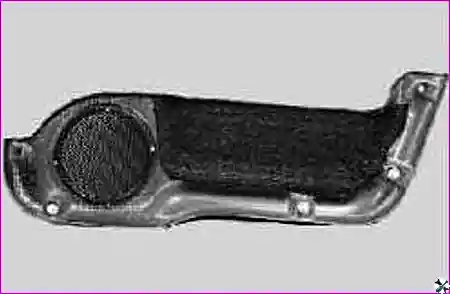

Карман обивки передней двери (вид с обратной стороны) прикреплен к панели двери тремя пластмассовыми держателями. Поврежденные держатели замените новыми, вынув их из кронштейнов.

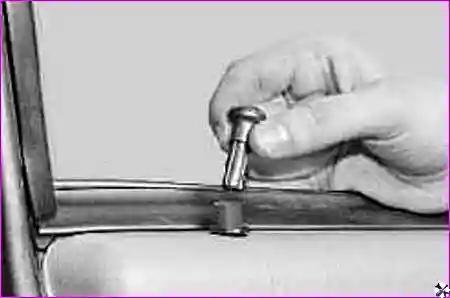

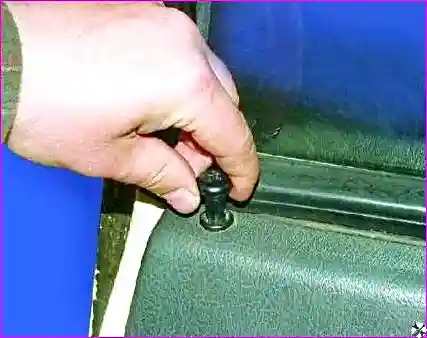

Кнопка отключения замка — **Рис. 6.** Снятие кнопки отключения замка двери.

**Рис. 6.** Снятие кнопки отключения замка двери.

Отворачиваем кнопку отключения замка двери. Снимаем кнопку.

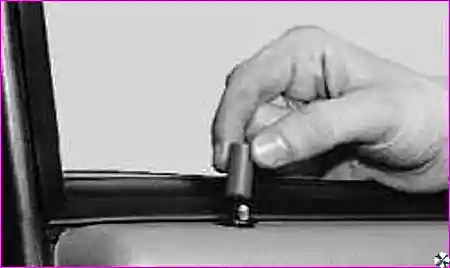

Втулка кнопки — **Рис. 7.** Снятие втулки кнопки.

и ее втулку.

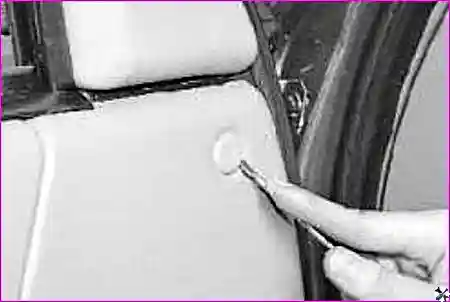

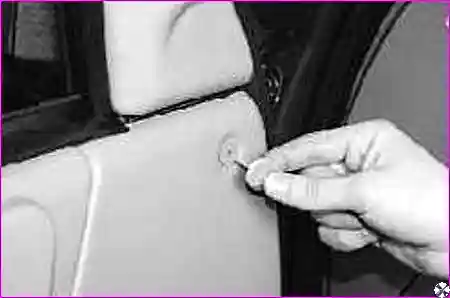

Фиксатор обивки — **Рис. 8.** Извлечение фиксатора и держателя обивки.

Поддеваем отверткой. Извлекаем фиксатор и держатель обивки.

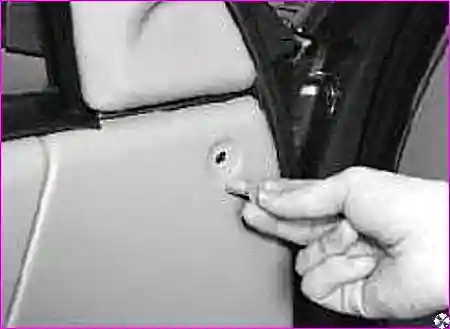

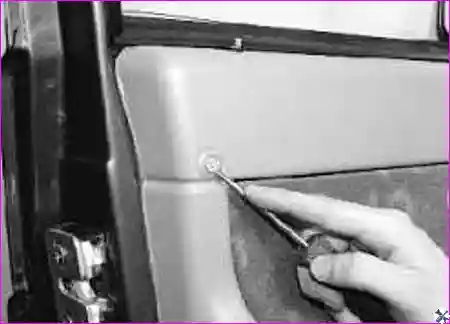

Заглушка винта — **Рис. 9.** Извлечение заглушки и выворачивание винта крепления обивки.

Отверткой извлекаем заглушку и выворачиваем винт крепления обивки.

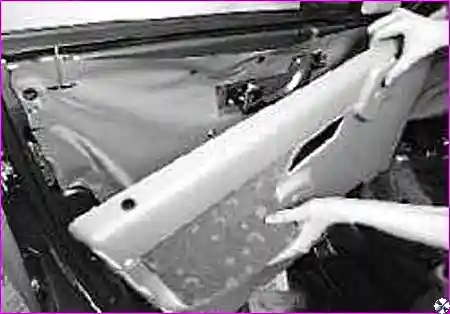

**Рис. 10.** Отсоединение обивки от панели двери.

Держатели обивки — **Рис. 10.** Отсоединение обивки от панели двери.

Отсоединяем обивку от панели двери, преодолевая усилие ее пластмассовых держателей.

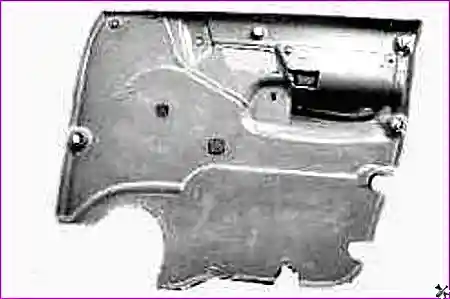

Обивка с обратной стороны — **Рис. 11.** Обивка передней двери (вид с обратной стороны).

Обивка (вид с обратной стороны) прикреплена к панели двери четырьмя пластмассовыми держателями. Поврежденные держатели замените новыми.

Аккуратно отклеиваем влагозащитную пленку.

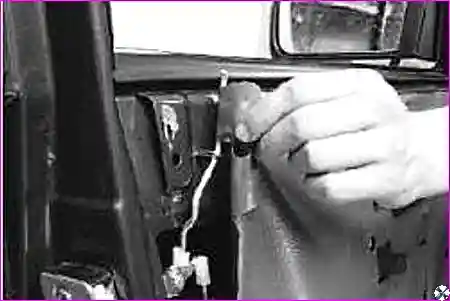

Влагозащитная пленка — **Рис. 12.** Отклеивание влагозащитной пленки.

Важно: Устанавливаем обивку передней двери и все остальные детали в порядке, обратном снятию.

Снятие и установка наружной ручки передней двери

Снимите обивку двери.

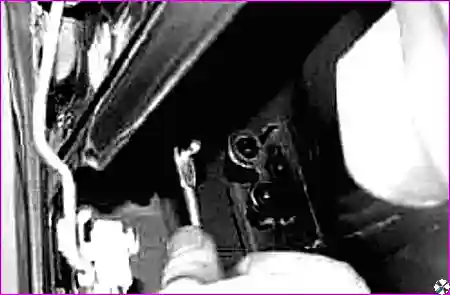

Тяга привода наружной ручки — **Рис. 13.** Снятие наружной ручки передней двери.

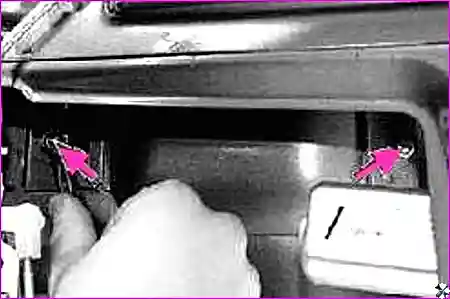

Гайки крепления ручки — **Рис. 13.** Снятие наружной ручки передней двери.

Отсоедините тягу от привода наружной ручки. Отверните две гайки крепления наружной ручки к внешней панели двери. Снимите наружную ручку.

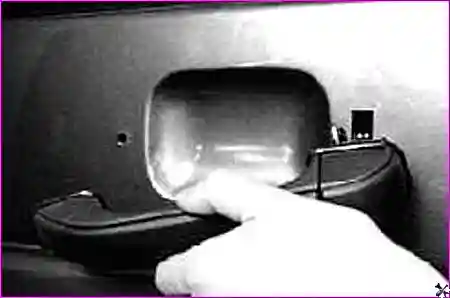

Наружная ручка — **Рис. 14.** Снятая наружная ручка.

Установка в обратной последовательности.

Как снять внутреннюю ручку передней двери

Снимите обивку передней двери.

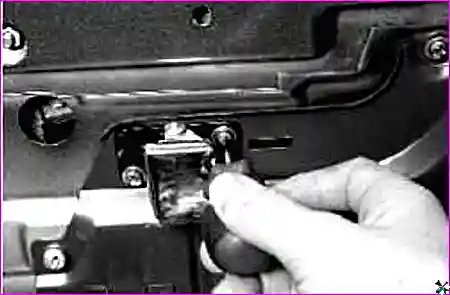

Винты крепления внутренней ручки — **Рис. 15.** Снятие внутренней ручки открывания передней двери.

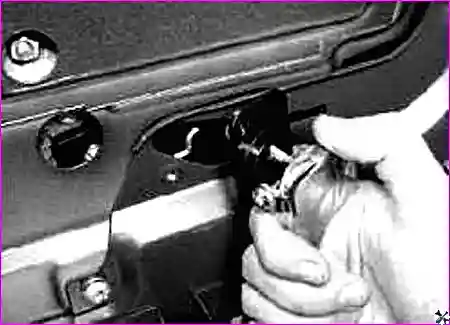

Снятие ручки — **Рис. 15.** Снятие внутренней ручки открывания передней двери.

Выверните два винта крепления внутренней ручки открывания передней двери. Снимите ручку, выведя ее из зацепления с тягой.

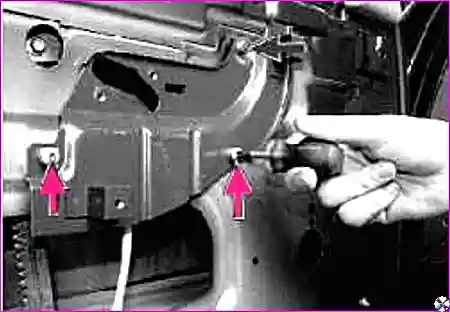

Винты крепления кронштейна — **Рис. 16.** Снятие кронштейна внутренней ручки.

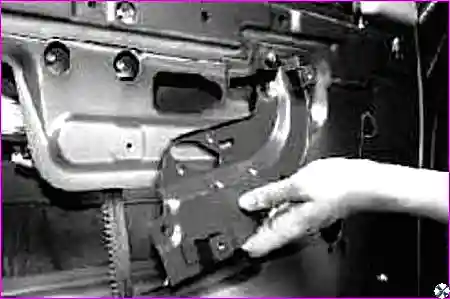

**Рис. 16.** Снятие кронштейна внутренней ручки.

Выверните три винта крепления кронштейна внутренней ручки. Снимите кронштейн.

Устанавливаем в обратной последовательности.

Снятие замка передней двери

Снимите обивку передней двери. Снимите внутреннюю ручку открывания двери и выведите ее из зацепления с тягой.

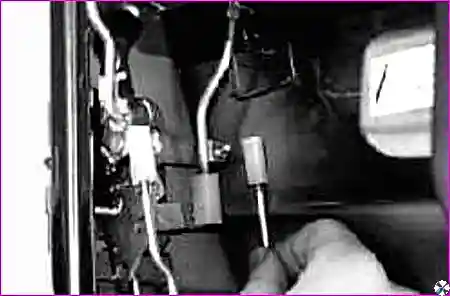

Тяга привода выключения замка — **Рис. 17.** Отсоединение тяг замка.

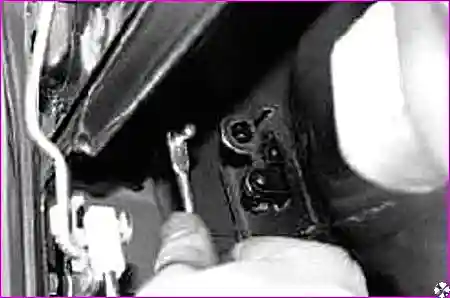

Тяга наружной ручки — **Рис. 17.** Отсоединение тяг замка.

Отсоедините тягу привода выключения замка. Отсоедините тягу наружной ручки.

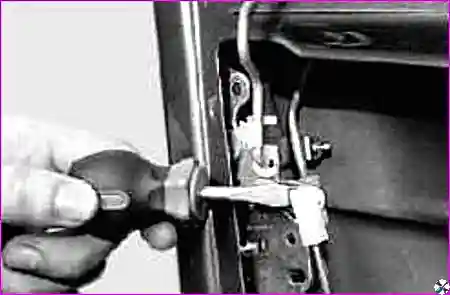

Тяга электропривода — **Рис. 18.** Отсоединение тяги электропривода блокировки замка.

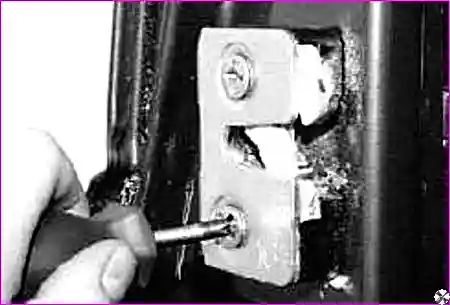

Винты крепления — **Рис. 18.** Отсоединение тяги электропривода блокировки замка.

Отсоедините тягу электропривода блокировки замка. Выверните два винта.

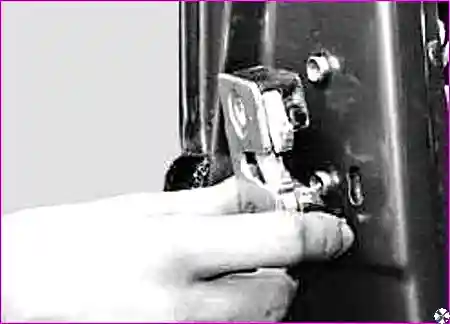

Снятие наружного замка — **Рис. 19.** Снятие замка передней двери.

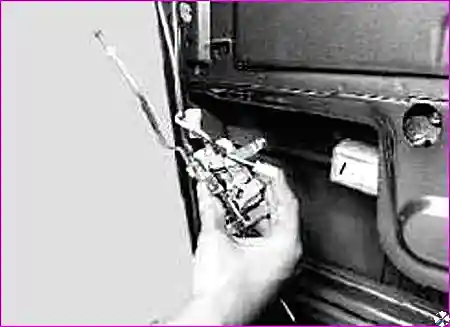

Извлечение внутреннего замка — **Рис. 19.** Снятие замка передней двери.

Снимите наружный замок. Извлеките внутренний замок.

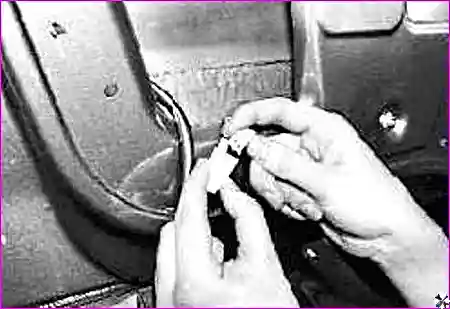

Колодка жгута проводов — **Рис. 20.** Отсоединение электропривода блокировки двери.

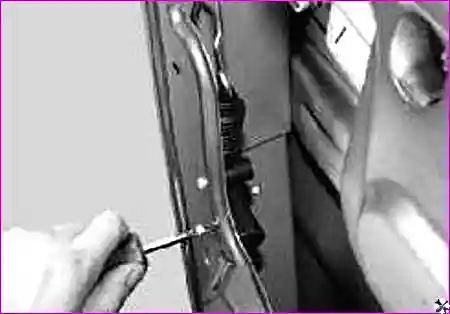

Винты электропривода — **Рис. 20.** Отсоединение электропривода блокировки двери.

Разъедините колодку жгута проводов электропривода блокировки двери. Выверните два винта.

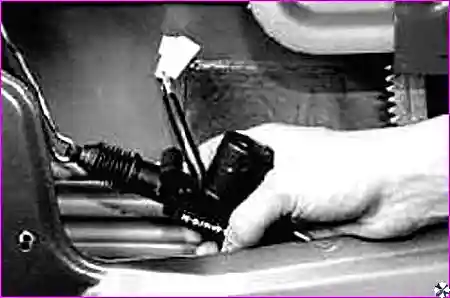

**Рис. 21.** Извлечение электропривода блокировки двери.

Извлеките электропривод блокировки двери.

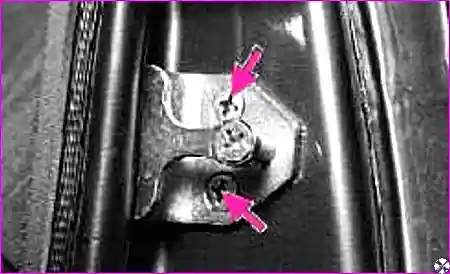

Защелка замка — **Рис. 22.** Снятие защелки замка передней двери.

Для снятия защелки замка передней двери выверните два винта ее крепления к стойке кузова и снимите защелку.

Установите замок передней двери и все остальные детали в порядке, обратном снятию.

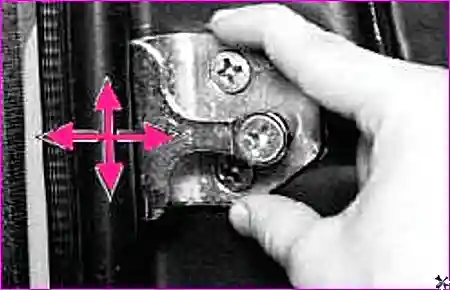

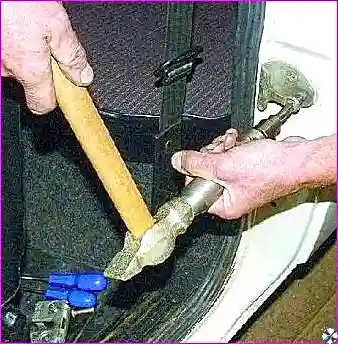

Регулировка замка — **Рис. 23.** Регулировка четкости запирания замка.

При необходимости отрегулируйте четкость запирания замка передней двери перемещением защелки, предварительно ослабив винты ее крепления.

Замена личинки замка передней двери

Снимите обивку передней двери.

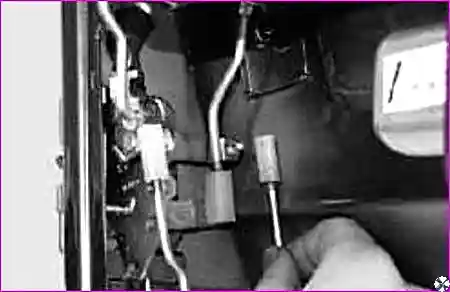

Тяга привода выключения — **Рис. 24.** Снятие выключателя замка.

Скоба крепления — **Рис. 24.** Снятие выключателя замка.

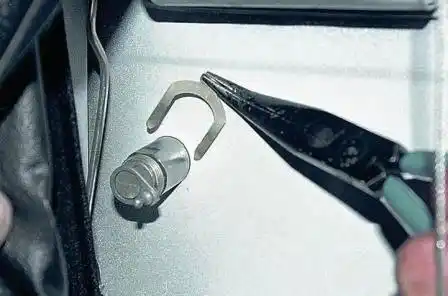

Отсоедините тягу привода выключения замка. Поддев отверткой, извлеките скобу крепления выключателя замка к внешней панели двери.

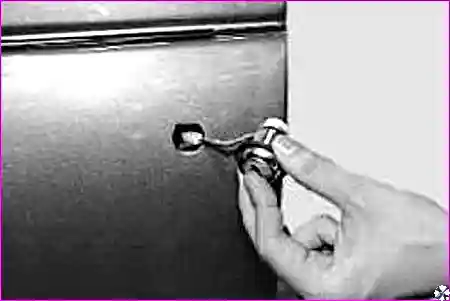

**Рис. 25.** Извлечение выключателя замка.

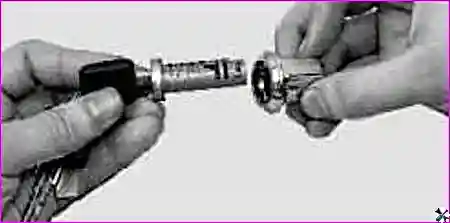

Цилиндр замка — **Рис. 25.** Извлечение выключателя замка.

Извлеките выключатель замка. Вставьте ключ в цилиндр выключения замка.

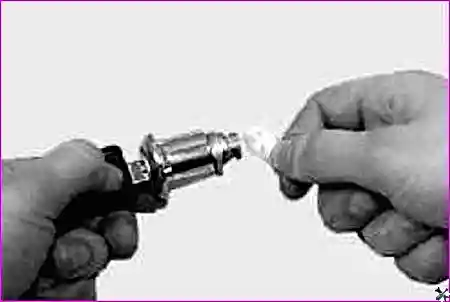

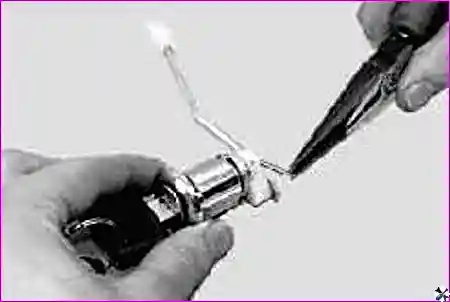

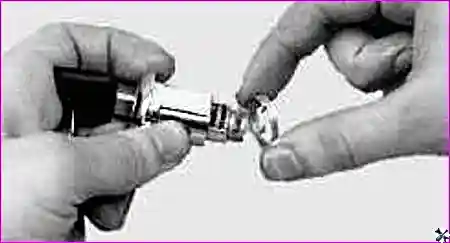

**Рис. 26.** Снятие сектора и возвратной пружины.

Извлеките штифт крепления сектора. Снимите сектор с цилиндра. Разожмите и снимите возвратную пружину. Выньте цилиндр замка.

Важно: Установите новый цилиндр выключателя замка в порядке, обратном снятию.

Снятие ограничителя открывания двери

Снимите обивку передней двери.

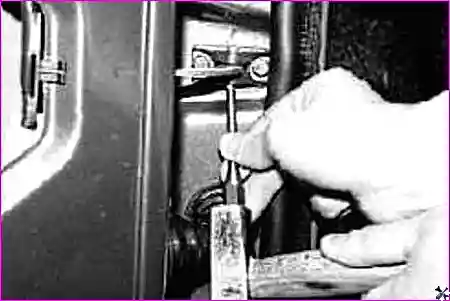

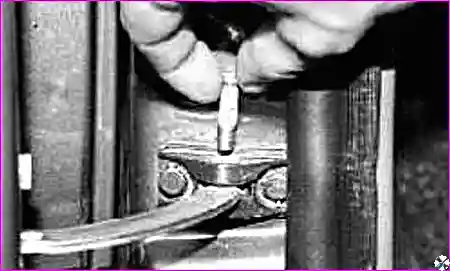

**Рис. 28.** Выбивание штифта ограничителя двери.

С помощью выколотки и молотка аккуратно выбейте штифт ограничителя двери. Извлеките его.

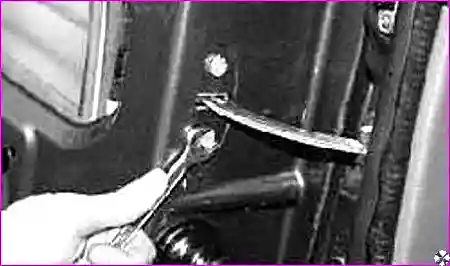

Стопор ограничителя — **Рис. 29.** Вывертывание болтов крепления стопора ограничителя.

Выверните два болта крепления стопора ограничителя.

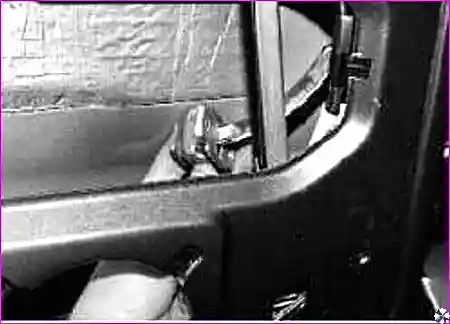

**Рис. 30.** Извлечение ограничителя двери.

Извлеките ограничитель двери. Установите детали в порядке, обратном снятию.

Замена стекла передней двери

Снимите обивку передней двери.

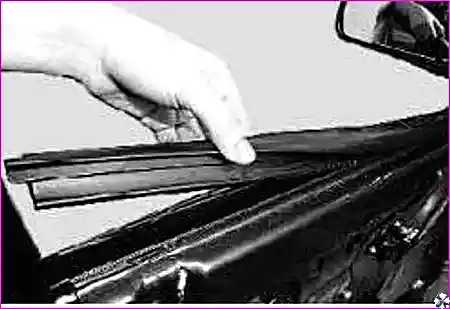

Снятие уплотнителя — **Рис. 31.** Подготовка к снятию стекла.

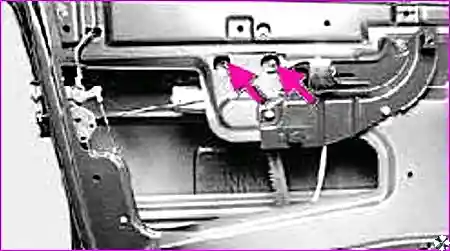

Подъем стеклоподъемника — **Рис. 31.** Подготовка к снятию стекла.

Снимите уплотнитель стекла. Поднимите стеклоподъемник до совпадения отверстий на панели двери с болтами крепления стекла.

Придерживая стекло, выверните два болта крепления стекла к ползуну стеклоподъемника.

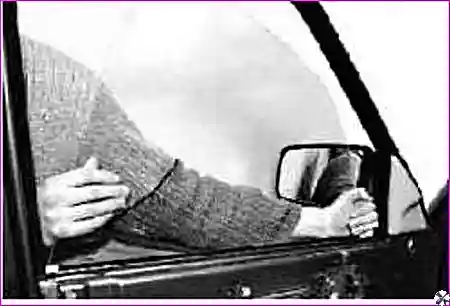

**Рис. 32.** Извлечение стекла из двери.

Извлеките стекло из двери, вынимая его вверх и поворачивая в проеме двери.

Установите стекло передней двери и все остальные детали в порядке, обратном снятию.

Снятие стеклоподъемника передней двери

Стеклоподъемники передних дверей оснащены электроприводом. Снимите стекло передней двери.

Важно: Извлекать стекло из двери необязательно, достаточно отсоединить его от стеклоподъемника и зафиксировать в крайнем верхнем положении, например, с помощью отвертки, отрезков хлорвиниловой трубки подходящего диаметра или малярного скотча.

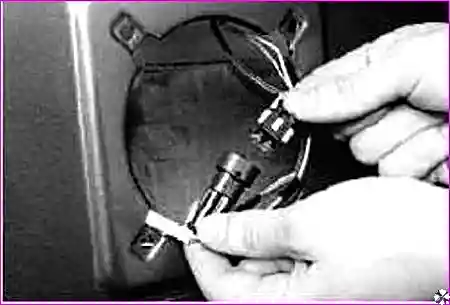

Колодка проводов — **Рис. 33.** Отсоединение стеклоподъемника.

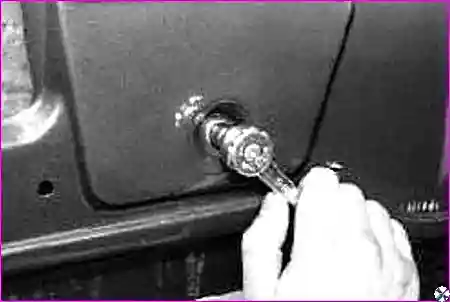

Нижняя гайка крепления — **Рис. 33.** Отсоединение стеклоподъемника.

Разъедините колодку жгута проводов стеклоподъемника. Отверните одну гайку нижнего крепления направляющей стеклоподъемника к панели двери.

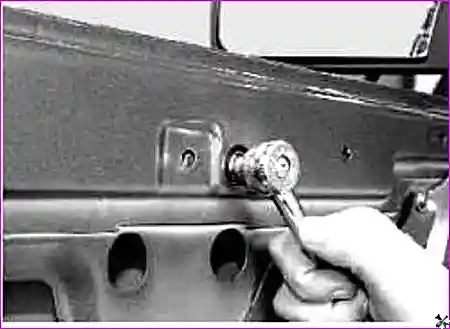

Верхняя гайка крепления — **Рис. 34.** Снятие стеклоподъемника.

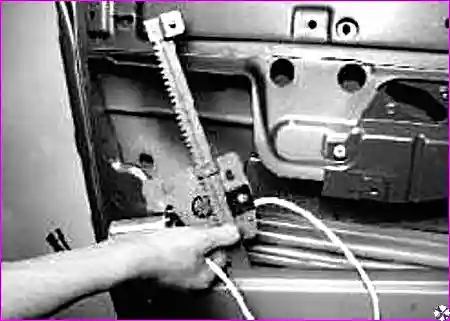

Извлечение стеклоподъемника — **Рис. 34.** Снятие стеклоподъемника.

Отверните одну гайку верхнего крепления. Извлеките стеклоподъемник из полости двери через монтажное отверстие в ее внутренней панели.

Установите стеклоподъемник и все остальные детали в порядке, обратном снятию.

Снятие передней двери

Отсоедините провод от клеммы «минус» аккумуляторной батареи. Снимите обивку передней двери.

Колодка электропривода замка — **Рис. 35.** Разъединение колодок проводов.

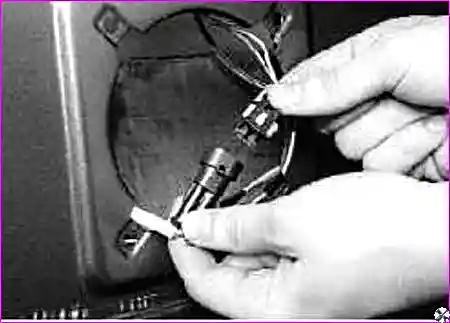

Колодка стеклоподъемника — **Рис. 35.** Разъединение колодок проводов.

Разъедините колодку жгута проводов электропривода выключателя замка. Разъедините колодку стеклоподъемника.

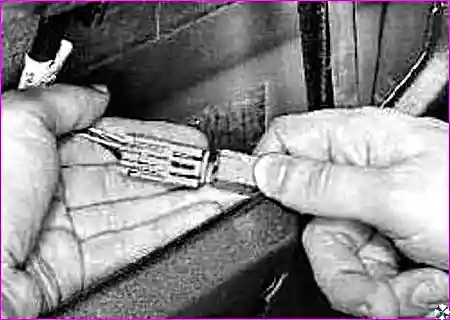

Колодка электропривода зеркала — **Рис. 36.** Отсоединение проводов зеркала.

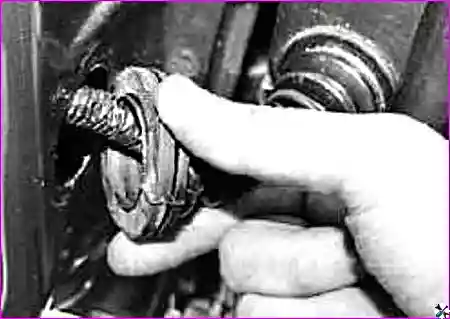

Вытягивание жгута — **Рис. 36.** Отсоединение проводов зеркала.

Разъедините колодку электропривода зеркала. Вытяните жгут проводов из монтажного отверстия в проеме двери.

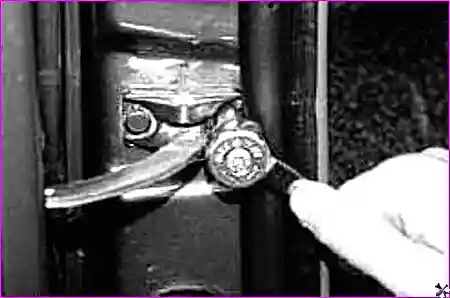

Болты крепления вилки ограничителя — **Рис. 37.** Отсоединение ограничителя и снятие переднего крыла.

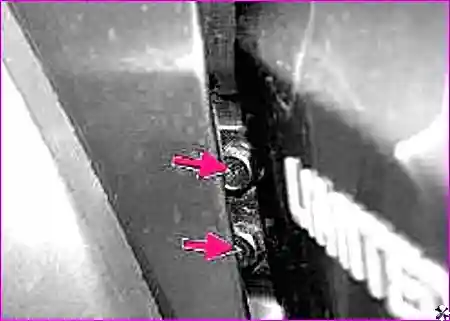

Болты крепления двери — **Рис. 37.** Отсоединение ограничителя и снятие переднего крыла.

Выверните два болта крепления вилки ограничителя двери. Снимите переднее крыло. Выверните два нижних болта крепления двери к передней стойке кузова.

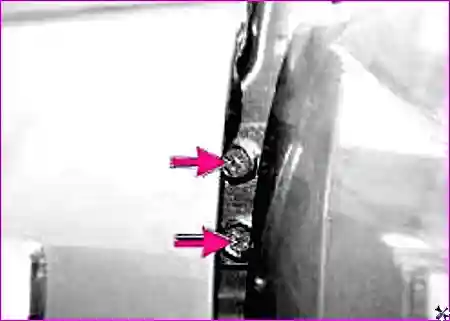

Снятие двери — **Рис. 38.** Снятие передней двери.

Выверните два верхних болта, а затем снимите дверь.

Важно: Установите переднюю дверь в порядке, обратном снятию. Смажьте оси петель моторным маслом, а ограничитель открывания двери консистентной смазкой.
