В состав системы питания входят элементы следующих систем:

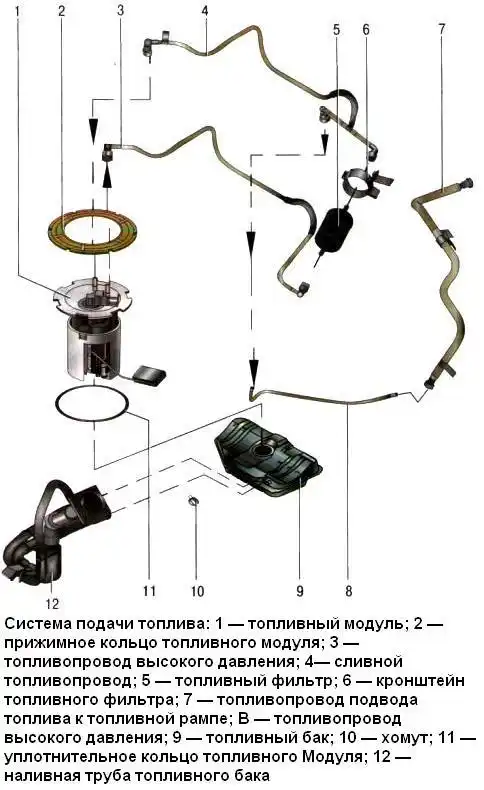

— подачи топлива, включающей в себя топливный бак 9 (рис.1), топливный модуль 1, топливный фильтр 5, регулятор давления топлива (входит в состав топливного модуля), трубопроводы и топливную рампу с форсунками;
- — воздухоподачи, в которую входят воздушный фильтр, дроссельный узел, регулятор холостого хода;
- — улавливания паров топлива, состоящей из адсорбера, клапана продувки адсорбера и соединительных трубопроводов.
Функциональное назначение системы подачи топлива — обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах.
Двигатель оборудован электронной системой управления с распределенным впрыском топлива.
В системе распределенного впрыска функции смесеобразования и дозирования подачи топливо-воздушной смеси в цилиндры двигателя разделены: воздух подается системой воздухоподачи, состоящей из дроссельного узла и регулятора холостого хода, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускную трубу.
Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.
Управляет системой впрыска топлива (а также системой зажигания) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.
Особенностью системы впрыска автомобиля Chevrolet Aveo является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчика фазы).
Блок управления включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска.
Каждая форсунка включается через 720° поворота коленчатого вала. На режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.

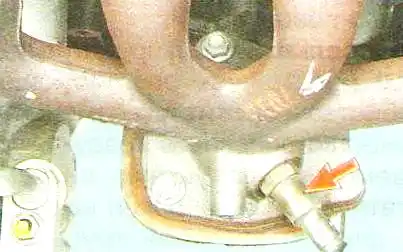

Основным датчиком для обеспечения оптимального процесса сгорания является управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд).
Он установлен в выпускном коллекторе системы выпуска отработавших газов и совместно с блоком управления двигателем и форсунками образует контур управления составом топливовоздушной смеси, подаваемой в двигатель.
По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени.
Зафиксировав отклонение состава от оптимального 1:14 (топливо/воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси.
Так как датчик концентрации кислорода включен в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым.
Особенность системы управления двигателем автомобиля состоит в наличии, помимо управляющего датчика, второго диагностического датчика концентрации кислорода, установленного в приемной трубе системы выпуска отработавших газов.
По составу газов, прошедших через нейтрализатор, он определяет эффективность работы системы управления двигателем.
Если блок управления двигателем по информации, полученной от диагностического датчика концентрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, то он включает в комбинации приборов сигнальную лампу неисправности двигателя и заносит в память код ошибки для последующей диагностики.

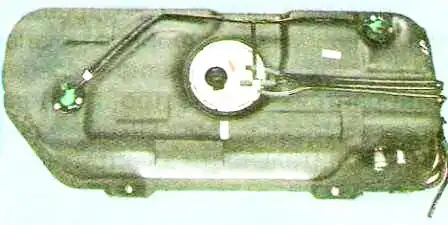

Топливный бак стальной, штампованный, установлен под полом кузова в его задней части и прикреплен четырьмя болтами. для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером.
Во фланцевое отверстие в верхней части бака установлен электрический топливный насос.
Из насоса топливо подается в топливный фильтр, установленный в кронштейне на топливном баке, и оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе.
Из топливной рампы топливо впрыскивается форсунками во впускную трубу.
Топливопроводы системы питания представляют собой трубки, соединяющие между собой различные элементы системы.
Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов.
Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях и к пожару.

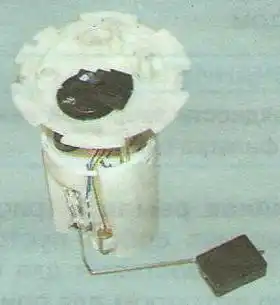

Топливный модуль включает в себя электрический насос, регулятор давления топлива и датчик указателя уровня топлива.
Топливный модуль обеспечивает подачу топлива и установлен в топливном баке, что снижает вероятность образования паровых пробок, так как топливо подается под давлением, а не за счет разрежения.
Кроме этого улучшается смазывание и охлаждение деталей топливного насоса.
Топливный насос погружной, роторного типа, с электроприводом.

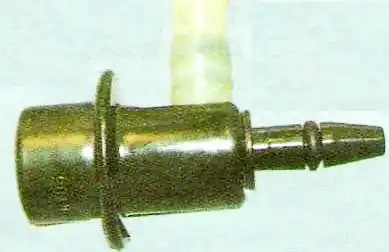

Регулятор давления топлива установлен в топливном модуле и предназначен для поддержания постоянного давления топлива в топливной рампе.
Регулятор подключен в начало подающей магистрали (сразу же после топливного фильтра) и представляет собой перепускной клапан с пружиной, усилие которой строго калибровано.

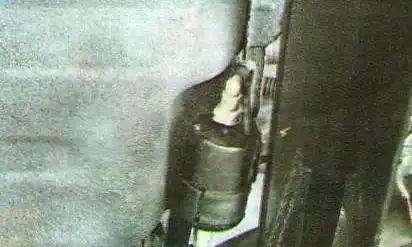

Топливный фильтр тонкой очистки — полнопоточный, закреплен в кронштейне, установленном на топливном баке. Фильтр неразборный, состоит из стального корпуса с бумажным фильтрующим элементом.
Для наглядности защитный кожух топливного фильтра снят.
Топливная рампа 2 (рис. 7) представляет собой пустотелую деталь с отверстиями для форсунок 3, со штуцером для присоединения топливопровода высокого давления и с кронштейнами крепления к впускной трубе.
Форсунки уплотнены в отверстиях рампы и в гнездах впускной трубы резиновыми кольцами 4 и закреплены пружинными фиксаторами 1.
Рампа в сборе с форсунками вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена двумя болтами.
Форсунки (рис.8) прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы.
В отверстиях рампы и впускной трубы форсунки уплотнены кольцами 1 и 3.
Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан.
Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану.
Пружина прижимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении.
Напряжение, подаваемое от блока управления двигателем через штекерные выводы 2 на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита.
Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя.
После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние — клапан запирается. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

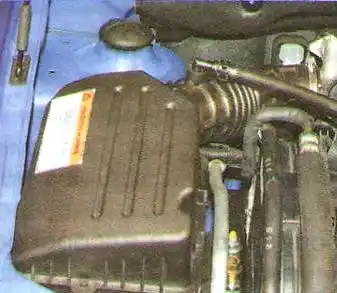

Воздушный фильтр установлен в правой передней части моторного отсека на брызговике двигателя.
Нижний патрубок фильтра вставлен в воздуховод глушителя шума впуска, установленного под правым передним крылом.
Фильтр соединен резиновым гофрированным воздухоподводящим рукавом с дроссельным узлом.
Фильтрующий элемент воздушного фильтра бумажный, плоский, с большой площадью фильтрующей поверхности.

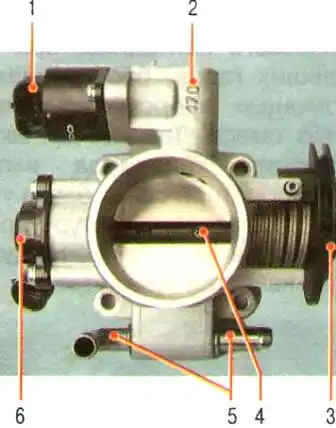

Дроссельный узел представляет собой простейшее регулирующее устройство и служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя. Он установлен на входном фланце впускной трубы.
На входной патрубок дроссельного узла надет формованный резиновый рукав, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.
В корпусе 2 установлена поворачивающаяся на оси заслонка 4.
На одном конце оси установлен датчик 6 положения дроссельной заслонки системы управления двигателем, на другом — сектор 3, к которому присоединен трос привода дроссельной заслонки.
В состав дроссельного узла входит также регулятор 1 холостого хода.
В воздушном фильтре нет устройства сезонной регулировки, поэтому дроссельный узел оборудован системой подогрева, предотвращающей обледенение дроссельной заслонки в холодное время года и соединенной с системой охлаждения двигателя шлангами.
В процессе эксплуатации дроссельный узел не требует обслуживания и регулировки, следите лишь за состоянием резиновых уплотнений, чтобы избежать подсоса воздуха.

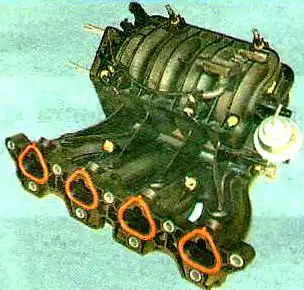

Впускная труба оснащена системой изменения длины впускного тракта, которая позволяет развивать повышенную мощность при высокой частоте вращения коленчатого вала двигателя (минимальная длина впускного тракта) и максимальный крутящий момент в диапазоне низких и средних частот вращения (увеличенная длина впускного тракта).
Длина впускного трапа изменяется по сигналу блока управления двигателем поворотом заслонки внутри впускной трубы с помощью пневмокамеры, которая подключена к вакуумной системе двигателя через электромагнитный клапан,
