Регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля
Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам

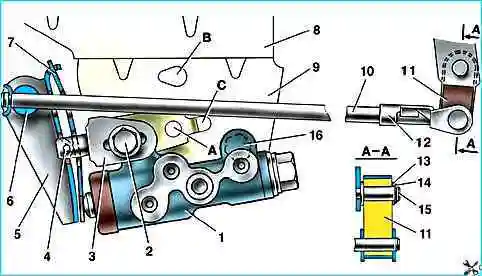

Регулятор давления 1 (рис. 1) крепится к кронштейну 9 двумя болтами 2 и 16.
При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления.
На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5.
Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.
Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления, можно перемещать относительно регулятора давления.
Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора.

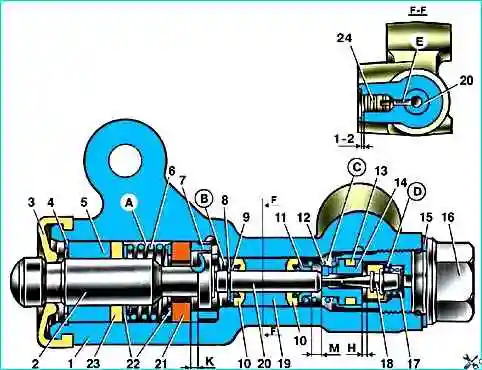

В регуляторе имеется четыре камеры: (А) и (D) ( рис. 2) соединяются с главным цилиндром, (B) – с правым, а С – с левым колесными цилиндрами задних тормозов.
В исходном положении педали тормоза поршень 2 (рис. 1) поджат рычагом 5 (см. рис. 1) через пластинчатую пружину 7 к толкателю 20 (см. рис. 2), который под этим усилием поджимается к седлу 14 клапана 18.
При этом клапан 18 отжимается от седла и образуется зазор (Н), а также зазор К между головкой поршня и уплотнителем 21.
Через эти зазоры камеры (А) и (D) сообщаются с камерами (B) и (C).
При нажатии на педаль тормоза жидкость через зазоры К и (Н) и камеры (B) и (C) поступает в колесные цилиндры тормозных механизмов.
При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса.
Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10.
При этом зазор (М) увеличивается, а зазоры (Н) и К уменьшаются.
Когда зазор (Н) выберется полностью и клапан 18 изолирует камеру (D) от камеры (C), толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем.
Теперь давление в камере (C) будет изменяться в зависимости от давления в камере В.
При дальнейшем увеличении усилия на педали тормоза давление в камерах (D), (B) и (А) возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере (B), сдвигается в сторону пробки 16.
При этом зазор (М) начинает уменьшаться.
За счет уменьшения объема камеры (C) давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере (B).
Когда зазор К станет равен нулю, давление в камере (B), а значит и в камере (C), будет расти в меньшей степени, чем давление в камере (А) за счет дросселирования жидкости между головкой поршня и уплотнителем 21.
Зависимость между давлением в камерах (B) и А определяется отношением разности площадей головки и штока поршня к площади головки.
При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 1) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 (см. рис. 1) достигается при большем давлении в главном тормозном цилиндре.
Таким образом эффективность задних тормозов с увеличением нагрузки увеличивается.
При отказе контура тормозов "правый передний — левый задний тормоза" уплотнительные кольца 10, втулка 19 под давлением жидкости в камере (B) сместятся в сторону пробки 16 до упора тарелки 11 в седло 14.
Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7.
Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе.
Характер изменения давления на выходе регулятора такой же, как и при исправной системе.
При отказе контура тормозов "левый передний — правый задний тормоза" давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса.
Зазор (М) увеличивается, а зазор (Н) уменьшается.
Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления.
Однако достигаемая величина давления достаточна для надежной работы заднего тормоза. В корпусе 1 выполнено отверстие, закрытое заглушкой 24.
Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.
Регулировка положения регулятора тормозов
Регулировка необходима и проводится после любых работ, связанных со снятием балки задней подвески, заменой пружин и амортизаторов задней подвески.
Неправильная регулировка привода регулятора давления может вызывать занос или увод автомобиля в сторону при торможении, снижение эффективности торможения.
Вам потребуются: ключ «на 13», проволока диаметром 2,0–2,1 мм.
Установите автомобиль на осмотровую канаву и прожмите несколько раз заднюю часть автомобиля усилием около 400–500 Н (40–50 кгс) для установки задней подвески в среднее положение.

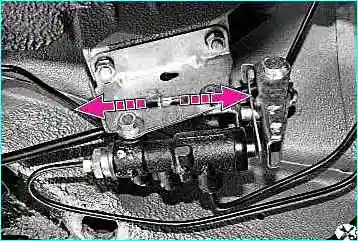

Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

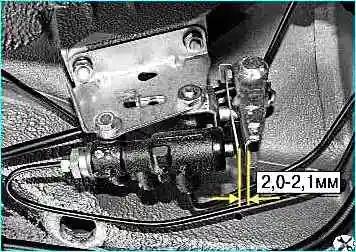

Используя проволоку в качестве щупа, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.
Переместите для этого рычаг привода за выступ. В этом положении затяните болт
Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля).
В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних).
После этого еще раз проверьте регулировку торможением и при необходимости повторите ее.
