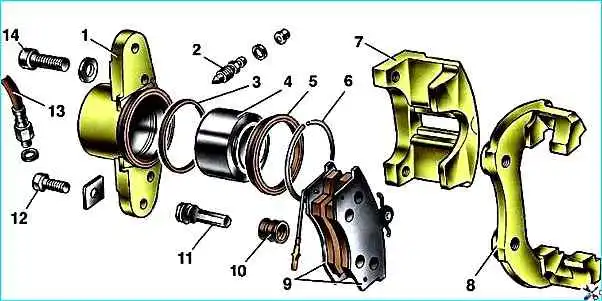

Плавающая скоба переднего тормозного механизма включает в себя суппорт и колесный цилиндр, стянутые между собой двумя винтами

Двумя болтами цилиндр крепится к направляющим пальцам, установленным в отверстиях направляющей колодок

Тормозные колодки поджаты пружинами к пазам направляющей колодок.

В цилиндре установлен поршень с резиновым уплотнительным кольцом прямоугольного сечения.

За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Замена тормозной скобы

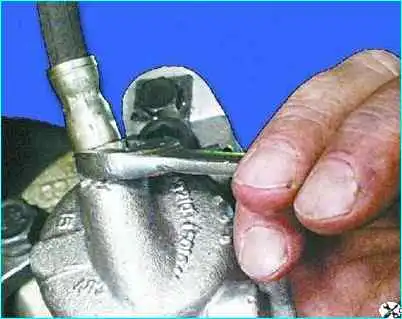

Отверните гайку крепления и отсоедините тормозной шланг от штуцера колесного цилиндра.

Заглушите отверстие шланга.

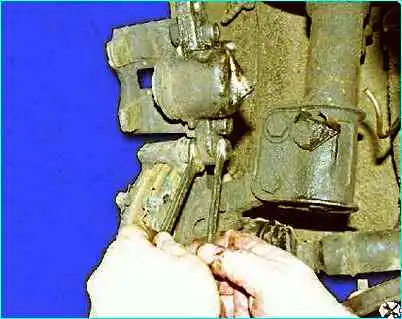

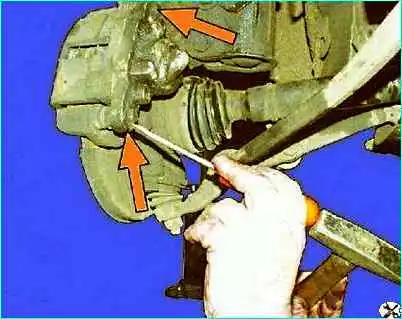

Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев.

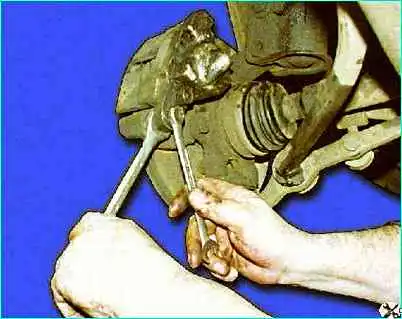

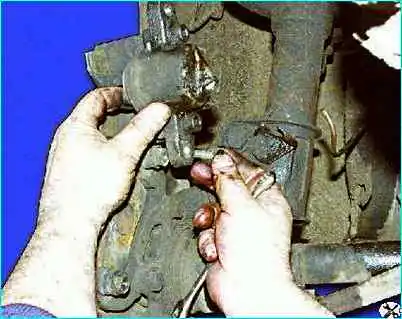

Отверните нижний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник.

Поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления.

Снимите суппорт с колесным цилиндром с основания

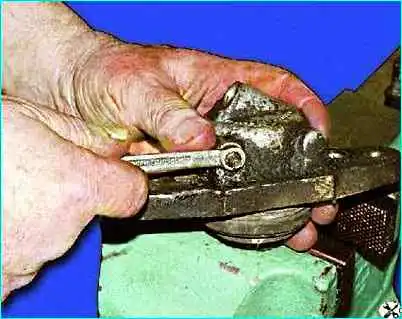

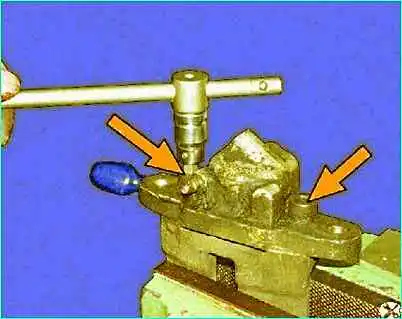

Зажмите суппорт в тиски и отверните два болта с внутренним шестигранником крепления цилиндра к суппорту

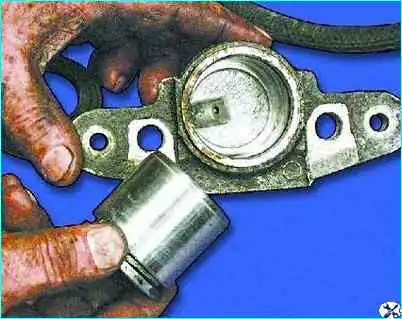

Снимите колесный цилиндр с суппорта

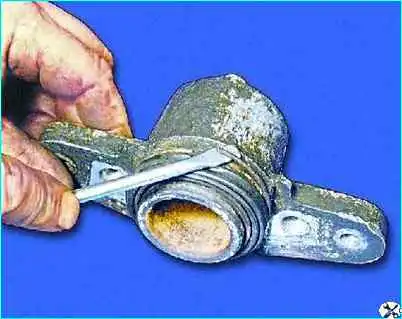

Аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо

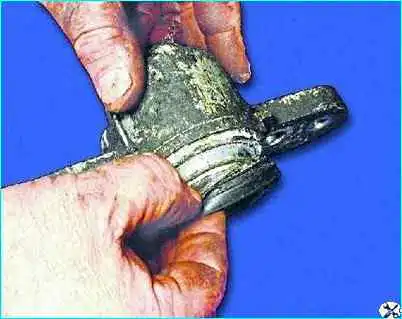

Снимите защитный чехол

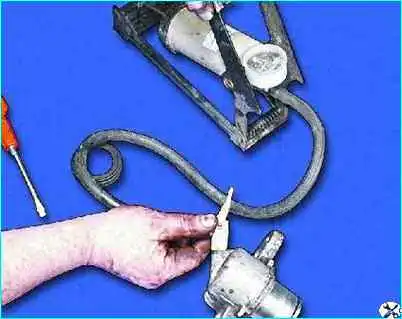

Подав сжатый воздух через штуцер для тормозного шланга

извлеките поршень из цилиндра

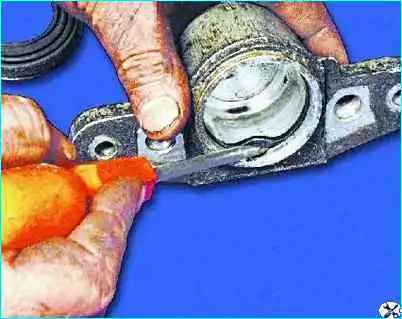

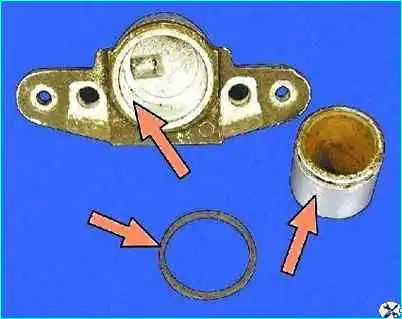

Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо

Выверните клапан прокачки при необходимости замены колесного цилиндра или самого клапана

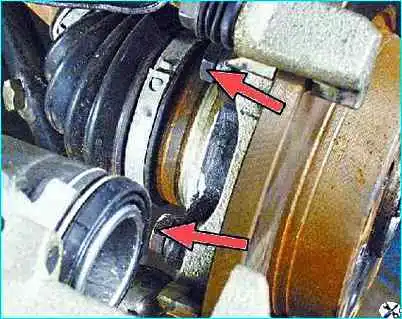

Чтобы заменить основание скобы, отверните два болта его крепления к поворотному кулаку

Сборка и установка тормозной скобы производится в обратном порядке.

Перед сборкой смажьте тормозной жидкостью уплотнительное кольцо, поршень и зеркало цилиндра свежей тормозной жидкостью.

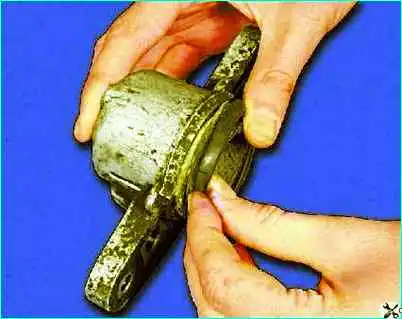

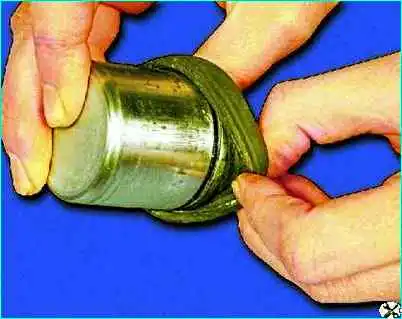

При установке поршня в цилиндр вставьте кромку защитного колпака в проточку на поршне

Затем вставьте поршень в цилиндр и вставьте наружную кромку в проточку на корпусе цилиндра.

Установите стопорное кольцо.

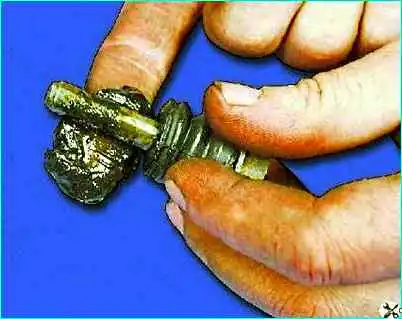

Перед установкой смажьте направляющие пальцы смазкой УНИОЛ-1

Замена тормозного диска переднего колеса

Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев

Отверните нижний болт крепления направляющего пальца, придерживая его ключом за шестигранник

Снимите суппорт с колесным цилиндром с основания

Поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления

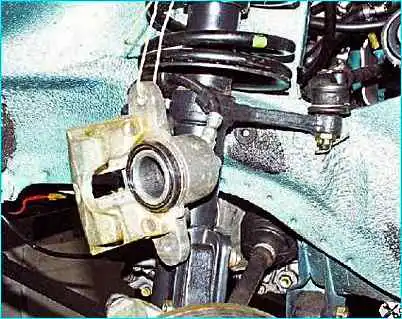

Подвесьте суппорт с колесным цилиндром на проволоке к пружине передней подвески.

При этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут

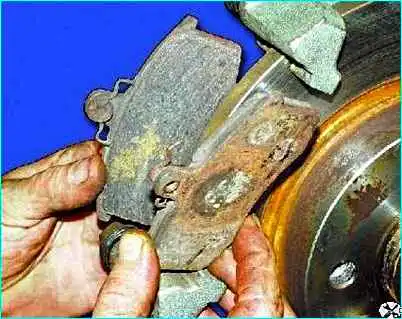

Снимите тормозные колодки.

При этом промаркируйте колодки, чтобы установить их на прежние места

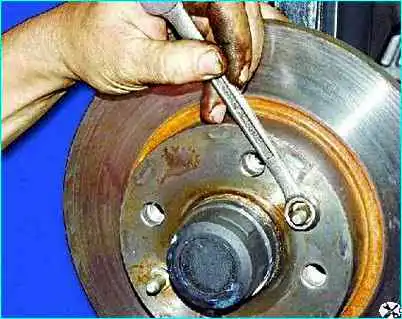

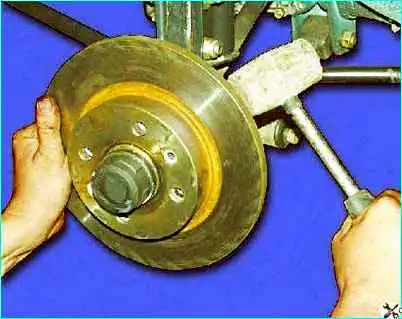

Выверните два установочных штифта

Снимите тормозной диск
