Замена прокладки впускной трубы и выпускного коллектора ВАЗ-2107-20

Для удобства работы снимаем с автомобиля аккумуляторную батарею.

Снимаем с кронштейна бачок омывателя ветрового стекла, не отсоединяя от выводов электронасоса наконечники проводов, а от патрубка насоса – шланг

Отводим бачок в сторону, расположив его на площадке под аккумуляторную батарею.

Снимаем ресивер и топливную рампу

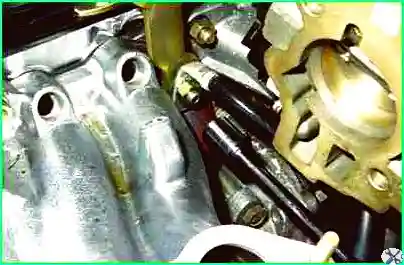

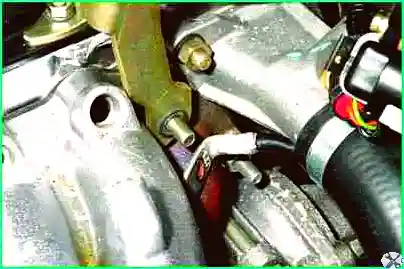

отворачиваем болт крепления к впускной трубе переднего опорного кронштейнаослабляем затяжку гайки крепления переднего опорного кронштейна

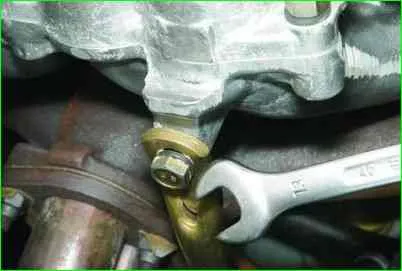

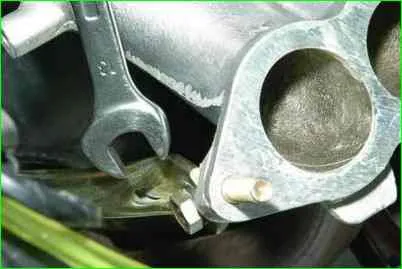

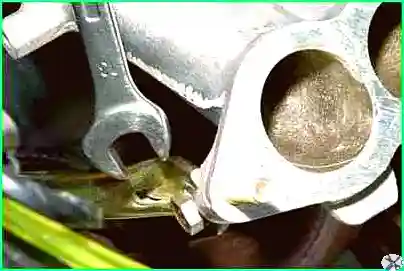

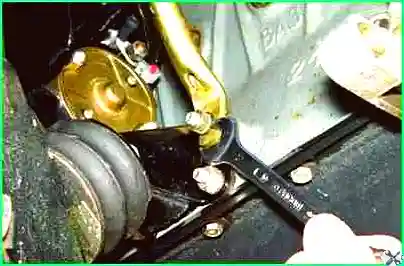

Ключом «на 13» отворачиваем болт крепления к впускной трубе переднего опорного кронштейна.

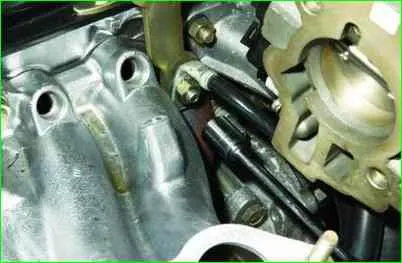

Тем же инструментом ослабляем затяжку гайки крепления переднего опорного кронштейна к шпильке кронштейна правой опоры силового агрегата.

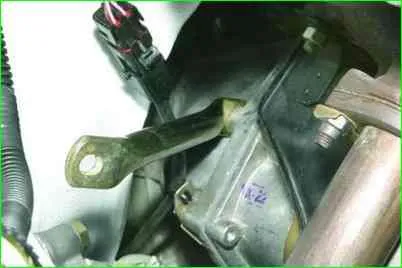

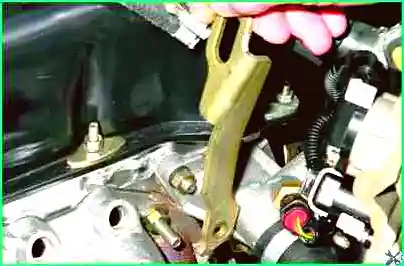

Снимаем передний опорный кронштейнотворачиваем болт крепления заднего опорного кронштейна к впускной трубе

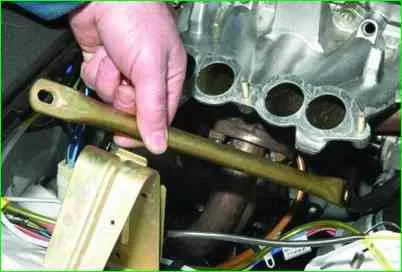

Снимаем передний опорный кронштейн.

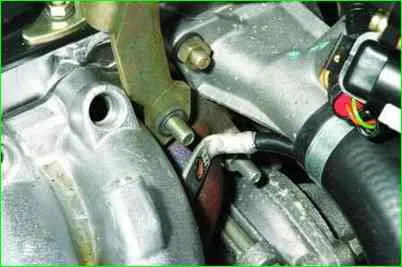

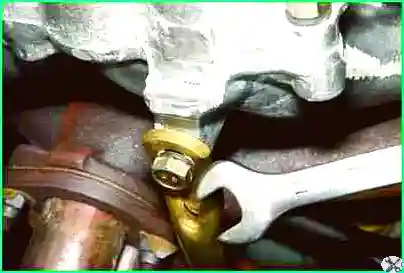

Ключом «на 13» отворачиваем болт крепления заднего опорного кронштейна к впускной трубе.

Ослабив верхний болт крепления стартера.

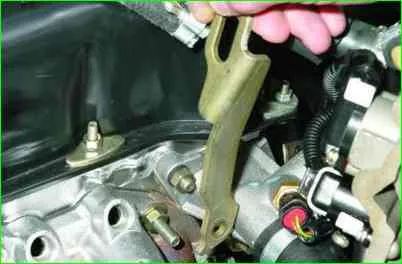

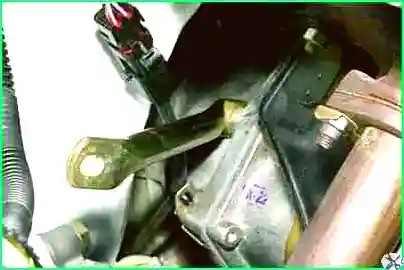

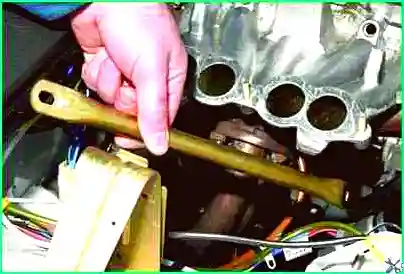

отводим задний опорный кронштейн от впускной трубы

отводим задний опорный кронштейн от впускной трубы.

Отсоединяем приемную трубу от выпускного коллектора.

отворачиваем гайку крепления «массового» провода и переднего рыма Снимаем со шпильки головки блока цилиндров наконечник «массового» провода

Головкой «на 13» отворачиваем гайку крепления «массового» провода и переднего рыма силового агрегата.

Снимаем со шпильки головки блока цилиндров наконечник «массового» провода и рым.

и рым.отворачиваем две гайки верхнего крепления впускной трубы

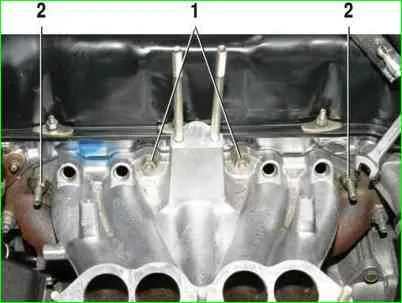

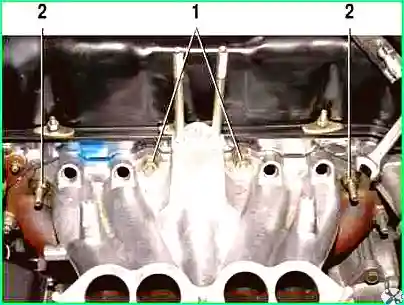

Ключом «на 13» отворачиваем две гайки верхнего крепления впускной трубы (1) и две гайки общего верхнего крепления впускной трубы и выпускного коллектора (2).

отворачиваем две гайки нижнего общего крепления впускной трубы

Высокой головкой «на 13» с удлинителем отворачиваем две гайки нижнего общего крепления впускной трубы и выпускного коллектора.

Отворачиваем две гайки и болт крепления щитка стартера и снимаем щиток со шпилек выпускного коллектора.

отводим кронштейн трубки отвода охлаждающей жидкости

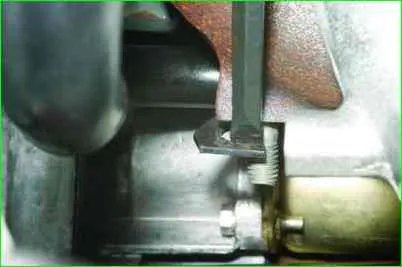

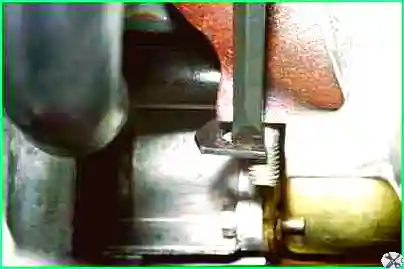

Осторожно отгибая отверткой, отводим кронштейн трубки отвода охлаждающей жидкости от шпильки выпускного коллектора.

отворачиваем гайку переднего крепления выпускного коллектораотворачиваем гайку заднего крепления выпускного коллектора

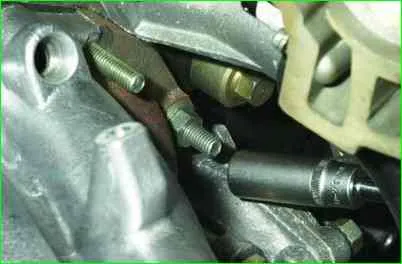

Высокой головкой «на 13» отворачиваем гайку переднего крепления выпускного коллектора

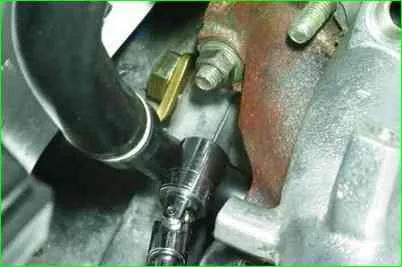

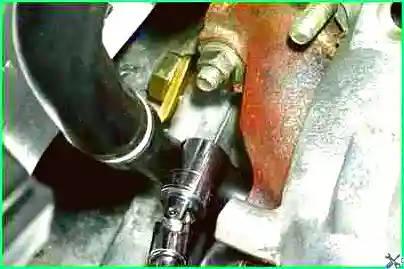

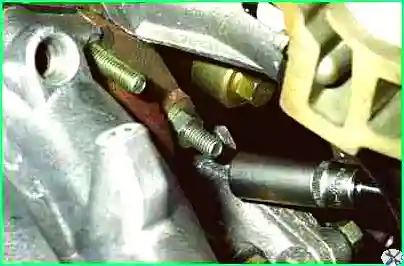

Головкой «на 13» с карданным шарниром отворачиваем гайку заднего крепления выпускного коллектора

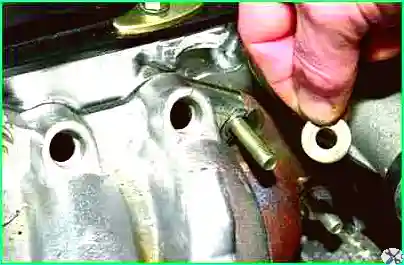

на шпильках установлены утолщенные шайбы

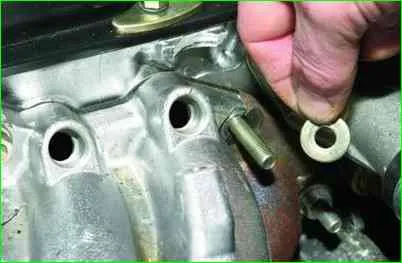

Снимаем десять шайб со шпилек крепления.

В четырех местах стыковки впускной трубы и выпускного коллектора на шпильках установлены утолщенные шайбы.

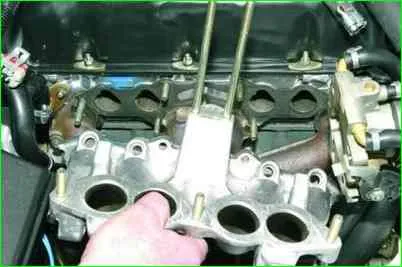

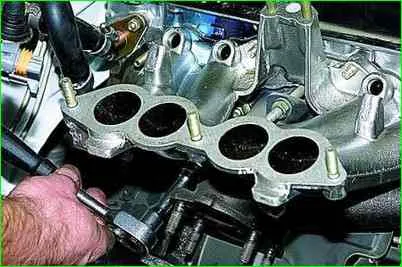

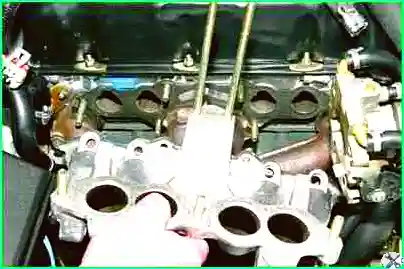

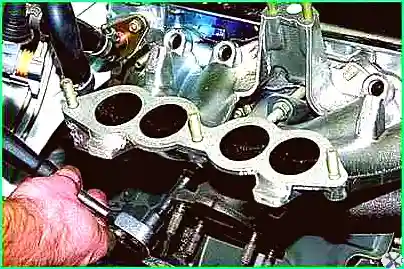

Отведя выпускной коллектор от головки блока цилиндров снимаем впускную трубу со шпилек головки блока цилиндров.

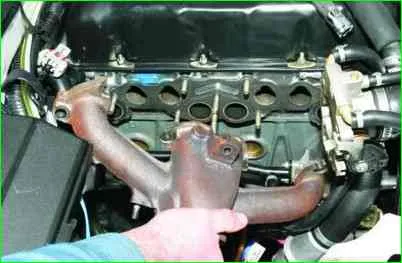

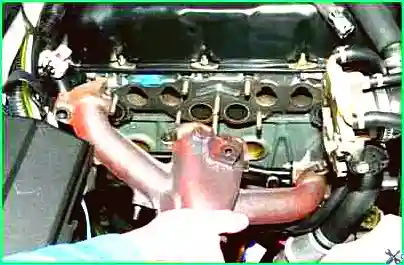

снимаем впускную трубу со шпилек головки блока Снимаем выпускной коллектор

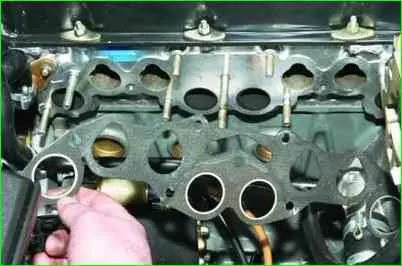

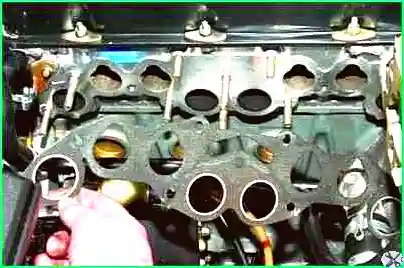

Снимаем выпускной коллектор и уплотнительную прокладку впускной трубы и выпускного коллектора

уплотнительную прокладку впускной трубы и выпускного коллектора

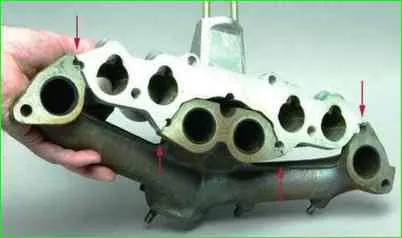

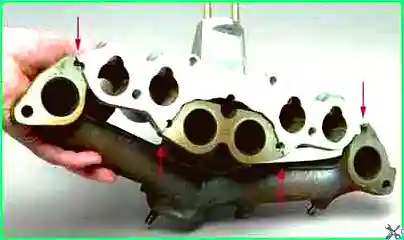

Отверстия под шпильки общего крепления впускной трубы и выпускного коллектора

Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старой прокладки и нагара.

Отверстия под шпильки общего крепления впускной трубы и выпускного коллектора

Заменив прокладку новой, установку проводим в обратной последовательности.

На шпильки головки блока цилиндров наносим графитовую смазку.
