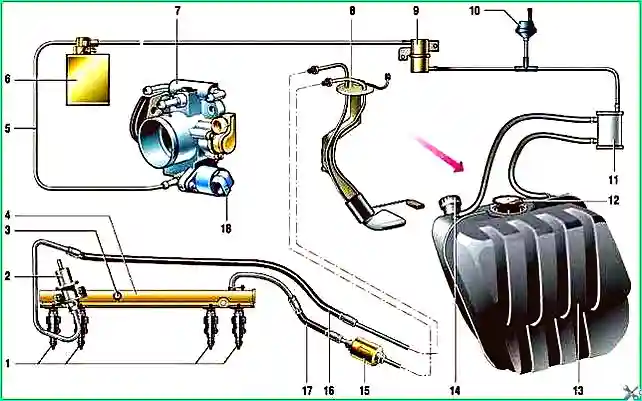

Запас топлива находится в баке, расположенном в багажном отделении с правой стороны. Бак изготовлен из стального освинцованного листа, правая и левая его части сварены между собой
Пробка заливной горловины бака герметична.
В системе питания двигателя применяется система улавливания паров топлива.
Она состоит из адсорбера, установленного в моторном отсеке, клапанов, установленных в нише топливного бака и соединительных шлангов.
Пары топлива из бака проходят через перепускной и гравитационный клапаны в адсорбер.
Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля.
Для предотвращения чрезмерного повышения или понижения давления паров топлива в баке предусмотрен двухходовой клапан, имеющий выход в атмосферу.
Поступившие в адсорбер (через приемный патрубок с надписью «TANK») пары топлива поглощаются и удерживаются активированным углем при неработающем двигателе.
Второй патрубок адсорбера (с надписью «AIR») соединен с атмосферой, а третий – через электромагнитный клапан продувки, шлангом – с корпусом дроссельной заслонки.
При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с корпусом дроссельной заслонки.
После запуска двигателя контроллер начинает подавать управляющие импульсы на клапан.
Клапан сообщает полость адсорбера с корпусом дроссельной заслонки – начинается продувка сорбента: пары бензина смешиваются с воздухом и отсасываются через шланг и корпус дроссельной заслонки в ресивер, впускную трубу и далее, в цилиндры двигателя.
Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.
Топливный насос – электрический, роторный, установлен в топливном баке и конструктивно объединен с датчиком указателя уровня топлива.
При включении зажигания насос включается через реле по команде контроллера системы управления.
От насоса по шлангам и трубопроводам, расположенным под днищем, топливо под давлением подается к фильтру тонкой очистки и далее – к топливной рампе.
Топливный фильтр – неразборный, в металлическом корпусе, с бумажным фильтрующим элементом, закреплен хомутом на щитке передка в моторном отсеке.
На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.
Топливная рампа служит для подачи топлива к форсункам и закреплена на впускной трубе.
На верхней части рампы, рядом с форсункой 3-го цилиндра, находится штуцер для контроля давления топлива.
Регулятор давления, закрепленный на рампе, изменяет давление топлива в рампе от 2,8 до 3,2 бар (280–320кПа) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.
Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт.
Диафрагма делит полость регулятора на две изолированные камеры – топливную и воздушную.
Воздушная соединена вакуумным шлангом с ресивером, а топливная – непосредственно с полостью рампы.
При работе двигателя разрежение, преодолевая сопротивление пружины, втягивает диафрагму, приоткрывая клапан.
С другой стороны на диафрагму оказывает давление топливо, также сжимая пружину.
В результате клапан открывается и часть топлива стравливается через сливной трубопровод обратно в бак.
При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, под действием пружины диафрагма прикрывает клапан и давление топлива возрастает.
Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается.
Диапазон давлений, поддерживаемый клапаном, задается жесткостью пружины и диаметром отверстия клапана, регулировке не подлежит.
Регулятор давления – неразборный, при выходе из строя его заменяют.
Форсунки представляют собой электромагнитные клапаны, пропускающие топливо при подаче напряжения и запирающиеся под действием возвратной пружины при обесточивании.
На конце форсунки имеется распылитель, через который топливо впрыскивается во впускную трубу.
Форсунки уплотнены в рампе и во впускной трубе резиновыми кольцами, их рекомендуется заменять при каждом демонтаже форсунки. Управляет форсунками контроллер.
При обрыве или замыкании в обмотке форсунку следует заменить.
При засорении форсунки можно промыть на специальном стенде СТО без их демонтажа.
Наружный воздух через заборник засасывается в корпус воздушного фильтра.
Корпус установлен в передней левой части моторного отсека на трех резиновых держателях. Фильтрующий элемент – бумажный.
После фильтра воздух проходит через датчик массового расхода воздуха и резиновые рукава к корпусу дроссельной заслонки.
Из корпуса дроссельной заслонки воздух поступает в каналы ресивера и впускной трубы.
Нажимая педаль «газа», водитель открывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит и горючей смеси, – так как подача топлива рассчитывается контроллером в зависимости от расхода воздуха.
Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через обходной канал корпуса дроссельной заслонки, в котором установлен регулятор холостого хода.
Регулятор состоит из клапана с запорной конусной иглой, перемещаемой шаговым электродвигателем по команде контроллера.
Регулятор, изменяя количество подаваемого воздуха, поддерживает заданные обороты холостого хода независимо от нагрузки на двигатель (в частности, при включении и выключении мощных потребителей электроэнергии).
Регулятор – неразборный, при выходе из строя его необходимо заменить. При выходе из строя регулятора или его цепей загорается лампа «CHECK ENGINE».
При покупке нового регулятора нужно проверить монтажный размер между концом иглы клапана и опорной поверхностью фланца.
