На автомобилях ЗИЛ и их модификациях установлена механическая, пятиступенчатая коробка передач с синхронизаторами (рис.1).

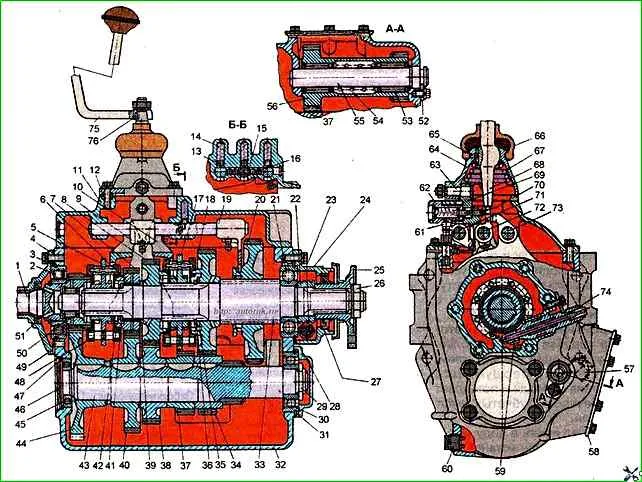

Коробка передач: 1 - первичный вал: 2, 21, 30 и 45 - подшипники: 3, 28, 31 и 47 - стопорные кольца; 4 - крышка заднего подшипника первичного вала: 5 - синхронизатор четвертой и пятой передач; 6 - втулка шестерни четвертой передачи; 7 и 40 - зубчатая пара четвертой передачи; 8 и 38 - зубчатая пара третьей передачи: 9 - головка стержня переключения первой передачи и передачи заднего хода': 10 - вилка переключения второй и третьей передач; 11 - крышка коробки передач:12 - установочная втулка; 13 - шарик фиксатора: 14 - пружина фиксатора; 15 - штифт замочного устройства стержней переключения передач: 16 • шарик замочного устройства: 17 - синхронизатор второй и третьей передач: 18 и 34 - зубчатая пара второй передачи: 19 - вилка переключения первой передачи и передачи заднего хода; 20 • зубчатое колесо первой передачи и передачи заднего хода; 22 - червяк привода спидометра; 23 и 59 - шестерни привода спидометра: 24 - крышка подшипника вторичного вала; 25 - фланец с отражателем; 26 - гайка фланца вторичного вала;27 и 51 - манжеты; 29 - гайка промежуточного вала; 32 - картер коробки передач; 33 - вторичный вал; 35, 39 и 41 опорные шайбы; 36 и 42 - замочные кольца; 37 - зубчатое колесо передачи заднего хода промежуточного вала; 43 -промежуточный вал; 44 - шестерня постоянного зацепления: 46 - заглушка; 48 - прокладка; 49 • блокирующий палец: 50и 53 - роликовые подшипники: 52 - стопорная пластина; 54 и 67 - пружины; 55 - ось блока зубчатых колес передачи„ заднего хода; 56 - блок зубчатых колес передачи заднего хода; 57 - пробка контрольно-заливного отверстия; 58 -крышка люка отбора мощности: 60 - сливная пробка с магнитом; 61 - сапун: 62 - предохранитель выключения первой а. передачи и передачи заднего хода; 63 - ось промежуточного рычага; 64 - картер наконечника рычага переключения 1= передач: 65 - фиксатор рычага: 66 - чехол рычага переключения передач; 68 - наконечник рычага переключения передач: 69 • промежуточный рычаг; 70 - сухарь промежуточного рычага; 71 - стержень переключения первой передачи 5 и передачи заднего хода; 72 - шток переключения четвертой и пятой передач; 73 - шток переключения второй и третьей передач: 74 - штуцер вала привода спидометра; 75 - рычаг переключения передач; 76 – шпонка
Применение синхронизаторов в коробке передач облегчает управление автомобилем, обеспечивает бесшумность включения передач и повышает долговечность зубчатых муфт шестерен.
Следует иметь в виду, что в коробках передач установлены червяк 22 и шестерня 59 привода спидометра, рассчитанного на определенное передаточное число в заднем мосту.
Тип коробки механическая с пятью передачами для движения вперед и одной назад
