Предохранители и их назначение ЗИЛ-5301

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

panel

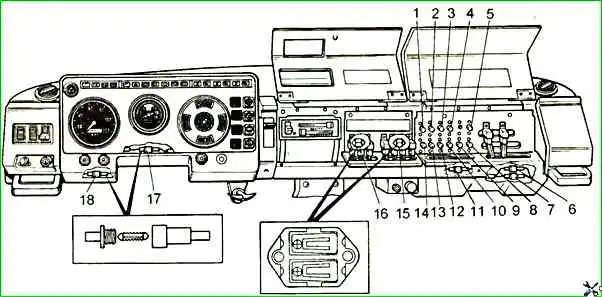

Рис. 1. Установка предохранителей и их назначение:

  • 1 - фары (дальний свет), сигнализатор включения дальнего света;
  • 2 фары (ближний свет);
  • 3 - противотуманные фара, выключатель противотуманных фар;
  • 4 — звуковой сигнал, подкапотная лампа, фонарь кабины, розетка переносной лампы;
  • 5 — свеча накаливания и блок управления предпускового подогревателя;
  • 6 - цепь сигнализатора критического уровня охлаждающей жидкости в системе охлаждения двигателя (плавкий на 2А);
  • 7 и 11 — плафоны освещения салона автобуса (плавкие на 10А);
  • 8 - цепь предпускового подогревателя;
  • 9 - цепь заряда АБ;
  • 10 — сигналы торможения; задний фонарь; розетка переносной лампы;
  • 12 — потребители фургона 3ИЛ-5301сс (на 10 А) или потребители салона автобуса (на 15А);
  • 13 - кнопка дистанционного выключателя АБ, отопитель кабины;
  • 14 - выключатель и нагреватель зеркал заднего вида;
  • 15 - блок предохранителей: фонарь заднего хода, прерыватель сигнализатора стояночного тормоза, сигнализатор аварийного падения давления масла, комбинация приборов, тахометр, зуммер; сигнализатор критического уровня охлаждающей жидкости в системе охлаждения двигателя;
  • 16 - блок предохранителей: задние фонари, передний фонарь, регулятор освещения приборов;
  • 17 и 18 - выключатель аварийной световой сигнализации (плавкие на 6А и 10А соответственно)
