Замена лампы освещения салона
Осторожно подцепить рассеиватель. Для этого вставить нож в щель между рассеивателем и корпусом
Вынуть лампу.
Вставить новую лампу. Вставить рассеиватель в корпус.

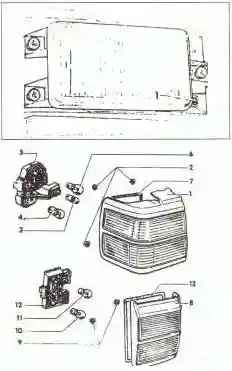

1 - Корпус, 2 - Гайка М5 с шайбой, 3 - Лампа 12 В, 5 Вт (только у Лимузина), 4 - Лампа стоп-сигнала габаритного огня 12 В, 21 Вт 5 Вт, 5 - Держатель ламп, 6 - Лампа указателя поворота, 7 - Уплотнение, 8 - Корпус для заднего туманного фонаря и фонаря заднего хода в двери задка, 9 - Гайка М5 с шайбой, 10 - Лампа заднего туманного фонаря (только с левой стороны); 12 В, 21 Вт., 11 - Фонарь заднего хода лампа 12 В, 21 Вт 12 - Держатель ламп 13 - Уплотнение
- У переднего плафона прилив на рассеивателе должен совпадать с углублением на корпусе.
- У заднего плафона расположение по одной стороне выступы должны быть обращены назад.
Замена лампы для чтения
- Вынуть плафон в комплекте. Для этого вставить и повернуть плоское жало отвертки между плафоном и потолком.
- Повернуть влево и вынуть белый патрон на задней стороне плафона. Вставить новую лампу.
- Вставить патрон в корпус и повернуть до упора влево.
- Вставить плафон в отверстие в потолке.
Замена ламп заднего фонаря
Открыть дверь задка. Лампы в двери задка
Вариант: снять крышку во внутренней обшивке двери.
Нажать на левый и правый зажимы по направлению стрелок и вынуть держатель ламп.
Заменить перегоревшую лампу. Вставить и защелкнуть держатель ламп.
У Варианта защелкнуть крышку.
Лампы в боковой части
- Освободить обшивку багажного отсека вблизи ламп.
- Одновременно нажать на зажимы в направлении стрелок и вынуть держатель В ламп.
- Нажать на перегоревшую лампу, повернуть влево и вынуть.
- Вставить новую лампу, прижать и повернуть направо до упора.
если невозможно повернуть вправо лампу стоп-сигнала и габаритного огня, повернуть лампу на 180°.
- Поставить и защелкнуть ламповый держатель.
- Закрепить обшивку багажного отсека.
- Закрыть дверь задка.
- Замена ламп освещения номерного знака
- Открыть дверь задка.
- Отвернуть стекло плафона (стрелки).
- Вынуть целиком фонарь и снять перегоревшую лампу.
- Вставить новую лампу.
- Собрать держатель ламп со стеклом фонаря. При этом выступы на стекле должны войти в отверстия держателя.
- Проверить отсутствие трещин и повреждений уплотнения и при необходимости заменить.
- Вставить фонарь с уплотнением и привернуть.
не перетягивать винты.
