Снятие и установка, регулировка тяг отопителя VW Passat

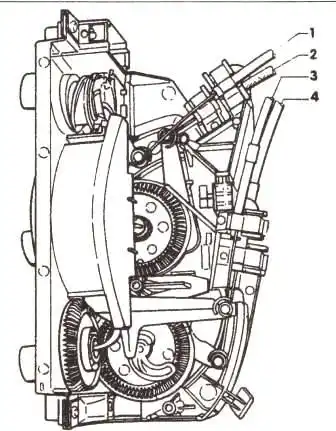

1 - Тяга главной заслонки. Черная оболочка, белая цветная полоса, длина 771 мм
2 - Тяга поворотного переключателя температуры к заслонке терморегулятора
Синяя оболочка, белая цветная полоса, длина 535 мм
3 - Тяга поворотного переключателя распределения воздуха (верхний рычаг) к заслонке подножного пространства/дефростеру.
Черная оболочка, белая цветная полоса, длина 954 мм.
Внимание: с автомобиля номер 31 КЕ 206 000 измененная тяга (удлиненная оболочка). Обличительный признак: синяя цветная полоса.
4 - Тяга поворотного переключателя распределения воздуха (нижний рычаг) к главной заслонке. Черная оболочка, белая цветная полоса, длина 634 мм.
Снятие
Снять пульт управления отопителя.
Отвернуть нижний кожух у педалей и снять.
Снять окно обогрева подножного пространства.
Освободить тяги от органов управления и вынуть. Для этого приподнять отверткой пружинные скобы крепления оболочек тяги, снять тяги.
Установка
Сначала подсоединить тяги к органам управления. Для этого закрепить на органах управления,концы тяг, помеченные белым и красным цветом.
Оболочки тяг подвести к пульту управления до упора, затем сжать пассатижами пружинные скобки и защелкнуть.
Установить пульт управления отопителя.
Подсоединить тяги к исполнительным рычагам и закрепить с помощью зажимных скобок.
Регулировка

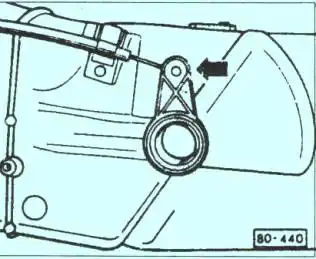

Поворотный переключатель установки температуры повернуть до упора в положение "холод".
Повернуть поворотный переключатель вентилятора до упора в положение "О".

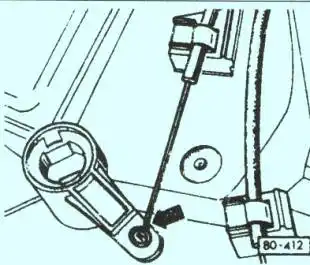

Нажать на рычаг главной заслонки до упора и закрепить оболочку тяги.

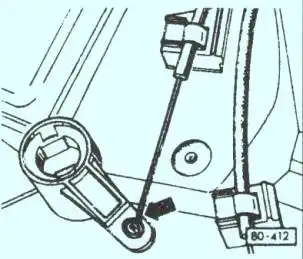

Нажать на рычаг температурной заслонки до упора и закрепить синюю оболочку тяги.
Поворотный переключатель распределителя воздуха повернуть до упора в положение"дефрост".

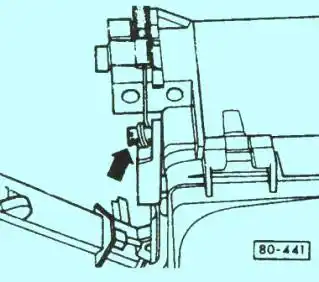

Нажать на рычаг заслонки подножного пространства/дефростера до упора и закрепить черную оболочку тяги.
с автомобиля номер 31 КЕ 206 000 измененная тяга подножного пространства/дефтостера (удлиненная черная оболочка, отличительный признак: синяя цветная полоса), благодаря чему уменьшена опасность перегиба/излома внутренней жилы.

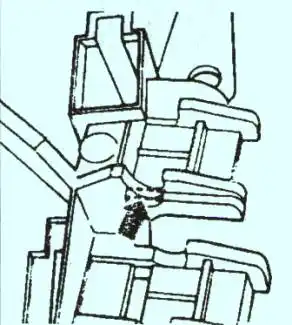

При ее установке на прежние автомобили вырезать ножом упор (стрелка) для оболочки в пульте управления отопителя.
Проложить оболочку тяги так, чтобы ее синее кольцо легло в сделанный вырез.
Поворотный переключатель распределения воздуха повернуть до упора в положение "окно обогрева пульта управления".
Нажать на рычаг главной заслонки до упора и закрепить черную оболочку тяги.
Проверка регулировки: поворачивать поворотные переключатели на пульте управления отопителя от упора до упора. При этом должны быть слышны перемещения заслонок.
Установить нижний кожух и окно обогрева подножного пространства.
