Раздаточная коробка автомобиля ВАЗ-2121 служит для распределения крутящего момента между ведущими мостами автомобиля

На Ниве ставится раздаточная коробка двухступенчатая, с принудительно блокируемым межосевым дифференциалом и ручным управлением.

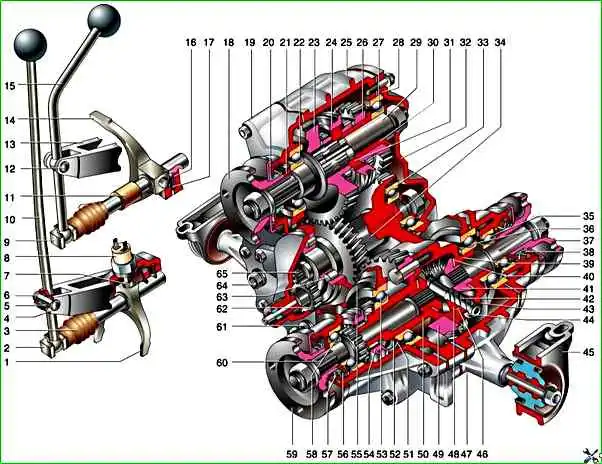

Разрез раздаточной коробки ВАЗ-2121

В коробке две скорости (низшая и высшая) с передаточными числами 1,2 и 2,135 позволяют увеличить передаточные числа трансмиссии и удвоить общее количество передач, что увеличивает проходимость машины.

Межосевой дифференциал обеспечивает постоянный привод переднего и заднего ведущих мостов.

Так же сделана принудительная блокировка дифференциала, которая повышает проходимость автомобиля.

Блокировка дифференциала и переключение передач производится с помощью рычагов, установленных на раздаточной коробке.

В картере 25 раздаточной коробки, отлитом из алюминиевого сплава, на подшипниках установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов и корпус дифференциала.

На ведущем валу свободно установлены косозубые шестерни высшей 23 и низшей 26 передач, имеющие зубчатые венцы и находящиеся в постоянном зацеплении с шестернями промежуточного вала, который выполнен в виде блока шестерен.

Между шестернями 23 и 25 на валу неподвижно закреплена ступица муфты переключения передач 24, имеющая внешние шлицы, на которых установлена скользящая муфта.

При включении высшей передачи муфта переключения передач 24 стопорит на ведущем валу 29 свободно вращающуюся шестерню 23, а при включении низшей передачи стопорит шестерню 26.

Блок шестерен промежуточного вала 34 находится в постоянном зацеплении с косозубой ведомой шестерней 49, прикрепленной болтами к корпусу дифференциала, который состоит из двух частей.

На корпусе дифференциала на шлицах находится подвижная муфта 54 блокировки дифференциала.

Внутри корпуса дифференциала установлена ось с двумя сателлитами, находящимися в зацеплении с шестернями, которые связаны со шлицевыми концами валов привода переднего и заднего ведущих мостов автомобиля.

Вал привода переднего моста более длинный, чем вал заднего моста и имеет зубчатый венец для блокировки дифференциала.

При блокировке дифференциала подвижная муфта 54 соединяет вал с корпусом дифференциала.

Механизм переключения передач раздаточной коробки включает в себя: рычаг переключения 15, ползун, вилку, и шариковый фиксатор.

Рычаг шарнирно установлен на оси в проушинах кронштейна.

Рычаг имеет фигурный конец, который входит в паз ползуна и уплотняется в нем пружиной. На ползуне закреплена вилка, входящая в выточку муфты 24 переключения передач.

Шариковый фиксатор удерживает ползун в нейтральном и включенном положениях.

Привод блокировки дифференциала имеет устройство, аналогичное механизму переключения передач. Привод состоит из рычага 10, ползуна с вилкой и шарикового фиксатора.

Раздаточная коробка крепится к кузову автомобиля на двух опорах 45, установленных на осях. Каждая опора состоит из кронштейна, в котором запрессована резиновая подушка.

Под опоры раздаточной коробки устанавливаются регулировочные прокладки для центровки и правильной установки по отношению к коробке передач.

Возможные неисправности, их причины и методы устранения

- Причина неисправности

Метод устранения

Вибрация пола в зоне передних сидений при трогании автомобиля с места и разгоне:

- Ослабли крепления раздаточной коробки и/или коробки передач

Подтяните крепления агрегатов, проверьте центровку раздаточной коробки относительно коробки передач

- Повреждены опоры раздаточной коробки, опора коробки передач

Замените опоры, отцентрируйте раздаточную коробку относительно коробки передач

- Нарушена центровка раздаточной коробки относительно коробки передач

Отцентрируйте раздаточную коробку относительно коробки передач

- Деформированы болты и/или фланцы эластичной муфты

Замените деформированные детали (при необходимости – и промежуточный вал в сборе)

- Ослабли болты крепления эластичной муфты к ее фланцу на вторичном валу коробки передач и/или гайки фланца промежуточного вала к фланцу ведущего вала раздаточной коробки

Подтяните крепления, проверьте центровку раздаточной коробки относительно коробки передач

Вибрация пола в зоне передних сидений при движении автомобиля со скоростью 80–100 км/ч на прямой передаче:

- Повышенный дисбаланс промежуточного вала: нарушено взаимное расположение деталей при сборке, расслоение эластичной муфты, неправильная сборка или износ шарнира равных угловых скоростей, утеряны балансировочные шайбы под болтами эластичной муфты

Замените промежуточный вал в сборе

- Деформированы болты и/или фланцы эластичной муфты

Замените деформированные детали (при необходимости – и промежуточный вал в сборе)

- Ослабли болты крепления эластичной муфты к ее фланцу на вторичном валу коробки передач и/или гайки фланца промежуточного вала к фланцу ведущего вала раздаточной коробки

Подтяните крепления, проверьте центровку раздаточной коробки относительно коробки передач

- Заедание шарнира равных угловых скоростей: отсутствует смазка в шарнире, деформированы его детали, неправильная сборка

Разберите шарнир, очистите детали, замените смазку. При сильном износе или деформации деталей замените промежуточный вал в сборе

- Заедание карданных шарниров переднего или заднего валов

Смажьте шарниры. Если смазка не устранила заедание, замените шарнир или вал в сборе

- Повышенный дисбаланс карданных валов

Замените валы в сборе

- Повышенный дисбаланс межосевого дифференциала из-за заводского дефекта или нарушения взаимного расположения деталей при сборке

Замените дифференциал

Шум при движении в повороте или пробуксовке колес:

- Изношены или выкрошены зубья сателлитов или шестерен приводов мостов

Замените изношенные или сломанные детали

- Тугое вращение сателлитов на оси

Заусенцы на оси и в отверстиях сателлитов зачистите надфилем, изношенные и деформированные детали замените

- Износ сферической (внутренней) поверхности корпуса дифференциала

Замените корпус дифференциала или дифференциал в сборе

- Заедание шестерен приводов мостов в корпусе дифференциала

Замените изношенные и деформированные детали. Подбором опорных шайб установите осевой зазор шестерен 0–0,10 мм, контролируя момент сопротивления вращению

- Большой осевой зазор шестерен приводов мостов в корпусе дифференциала

Подбором опорных шайб установите осевой зазор шестерен 0–0,10 мм, контролируя момент сопротивления вращению

Туго включаются передачи или блокировка дифференциала:

- Туго движется скользящая муфта на шлицах ступицы или корпуса дифференциала

Очистите шлицы от грязи, спилите заусенцы надфилем, детали со смятыми шлицами замените

- Забоины на зубьях прямозубых (малых) шестерен высшей и низшей передач, на зубьях муфт и шлицах вала привода переднего моста

Очистите детали, спилите заусенцы надфилем, детали со смятыми шлицами или изношенными зубьями замените

- Деформирована вилка или шток

Выправьте или замените детали

- Деформированы рычаги привода

Выправьте рычаги

- Заедание рычагов привода на осях

Разберите соединение, очистите детали от грязи, при необходимости замените ось рычага, ее втулки

- Слишком густое масло в раздаточной коробке

Используйте масло в соответствии с климатическими условиями

Самопроизвольное выключение передач или блокировки дифференциала:

- Повреждение или износ зубьев шестерен и муфт, забоины на шлицах

Замените изношенные муфты или шестерни. Забоины устраните надфилем

- Деформированы детали привода

Выправьте или замените детали

- Пружины фиксаторов потеряли упругость, грязь в отверстиях фиксаторов, износ фиксаторов

Очистите детали, замените изношенные

Утечка масла из раздаточной коробки:

- Износ сальников

Замените сальники

- Сильный износ, забоины на поверхностях валов и штоков, по которым работают сальники

Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте.

Устанавливая новый сальник, можно немного недопрессовать его, не допуская перекоса (при необходимости подложив под него дистанционные прокладки толщиной до 1 мм), чтобы кромка сальника работала по неизношенной части вала.

При значительных повреждениях – замените валы и сальники

- Ослабли крепления крышек картера раздаточной коробки, повреждены их прокладки

Подтяните резьбовые соединения. Замените прокладки (можно использовать герметик)

- Неплотно завернуты пробки

Подтяните пробки (можно поставить их на герметик)

- Не затянута колпачковая гайка привода спидометра на раздаточной коробке

Подтяните гайку

На чехле шарнира промежуточного вала видны следы смазки:

- Поврежден защитный чехол шарнира, ослабли его хомуты

Осмотрите шарнир, при наличии люфта – замените.

Если люфта нет, а грязи в смазке немного, не разбирая шарнир, удалите отверткой как можно больше смазки и заложите новую (ШРУС-4). Замените поврежденный чехол, подтяните (замените) хомуты
