Большинство электрических цепей автомобиля защищено плавкими предохранителями

Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ).

Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов.

Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Замена предохранителей, снятие блока предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Замена предохранителей и реле автомобиля ВАЗ-2121

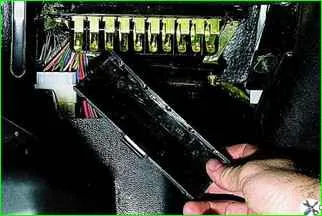

Потянув за защелку, расположенную сверху крышки основного блока предохранителей, снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Замена предохранителей и реле автомобиля ВАЗ-2121

Замена предохранителей и реле автомобиля ВАЗ-2121

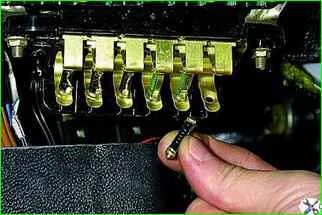

Заменяем предохранитель.

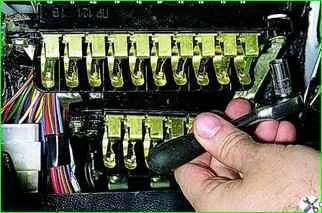

Для снятия блоков предохранителей, головкой «на 8» отворачиваем две гайки

Замена предохранителей и реле автомобиля ВАЗ-2121

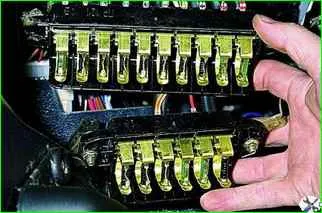

Снимаем со шпилек основной и дополнительный блоки.

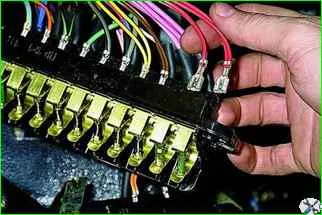

Перед заменой блоков предохранителей помечаем провода и отсоединяем их

Устанавливаем новые блоки предохранителей в обратной последовательности

Снятие блока реле

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением: ближнего света фар, дальнего света фар и обогрева стекла двери задка.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Замена предохранителей и реле автомобиля ВАЗ-2121

Замена предохранителей и реле автомобиля ВАЗ-2121

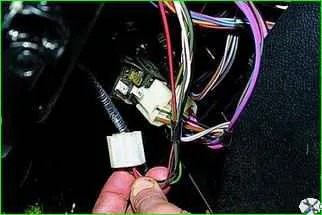

Для снятия реле отсоединяем колодку.

Отвернув крестообразной отверткой саморез,…

Замена предохранителей и реле автомобиля ВАЗ-2121

Замена предохранителей и реле автомобиля ВАЗ-2121

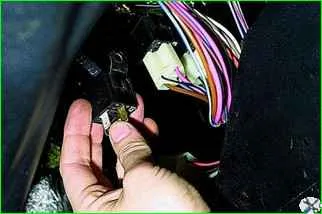

Снимаем реле.

Реле включения стартера и зажигания закреплены под дополнительным блоком предохранителей (на автомобиле с впрысковым двигателем прикреплены к кронштейну реле системы впрыска).

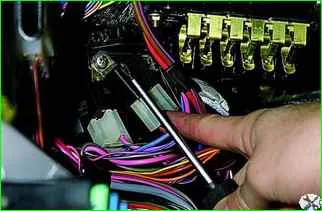

Крестообразной отверткой отворачиваем саморез крепления обоих реле

Замена предохранителей и реле автомобиля ВАЗ-2121

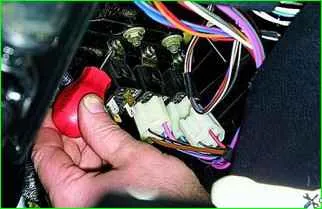

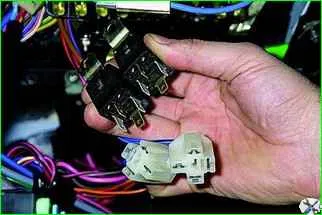

Сняв реле, отсоединяем колодки

Устанавливаем реле в обратной последовательности

Так как все реле – однотипные, при выходе из строя одного из них можно временно подсоединить его колодку к другому реле.

Например, при выходе из строя реле включения стартера его колодку можно подключить к реле обогрева стекла двери задка.

Замена предохранителей системы управления впрыскового двигателя

Отсоединяем «минусовой» провод аккумуляторной батареи.

Замена предохранителей и реле автомобиля ВАЗ-2121

Замена предохранителей и реле автомобиля ВАЗ-2121

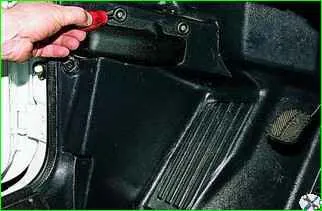

Для доступа к предохранителям и диагностическому разъему системы управления двигателем, крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

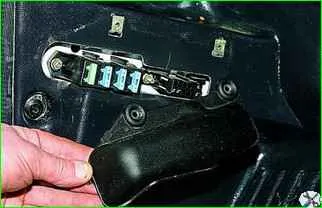

Снимаем кожух.

Замена предохранителей и реле автомобиля ВАЗ-2121

Замена предохранителей и реле автомобиля ВАЗ-2121

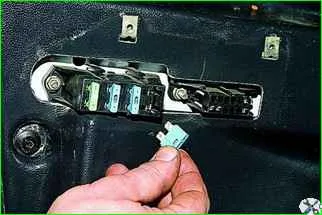

Извлекаем предохранитель.

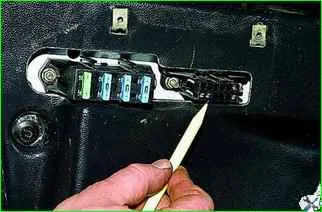

Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.

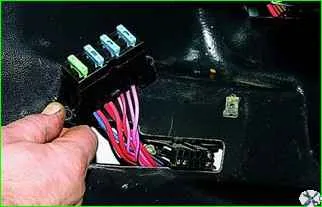

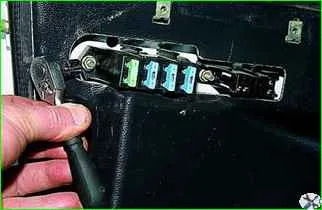

Для снятия блока предохранителей, головкой «на 8» отворачиваем две гайки крепления блока и снимаем его.

Замена предохранителей и реле автомобиля ВАЗ-2121

Замена предохранителей и реле автомобиля ВАЗ-2121

Устанавливаем блок предохранителей в обратной последовательности

Рядом с блоком предохранителей находится диагностический разъем

Цепи, защищаемые плавкими предохранителями

№ предохранителя Защищаемые цепи (ток)

1 (16 А) Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.

Реле (обмотка) включения обогрева стекла двери задка.

Электродвигатели очистителя и омывателя стекла двери задка.

Электродвигатель омывателя ветрового стекла

2 (8 А)  Реле и электродвигатель очистителя ветрового стекла.

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).

Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*.

Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы.

Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

4 (8 А)  Правая фара (дальний свет)

5 (8 А)  Левая фара (ближний свет)

6 (8 А)  Правая фара (ближний свет)

7 (8 А)  Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света

8 (8 А)  Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет).

Лампы освещения комбинации приборов.

Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей

9 (16 А)  Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.

Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)  Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)

13 (8 А)  Задние фонари (противотуманный свет).

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.

Реле (контакты) очистителей фар.

Электродвигатель омывателя фар

15 (16 А)  Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.
