Вывешиваем и снимаем колесо

Поворачиваем руль до упора в сторону, противоположную снимаемому наконечнику.

Снятие рулевых тяг и наконечников

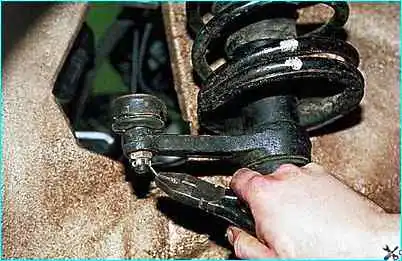

Пассатижами вынимаем шплинт из корончатой гайки наконечника тяги

Снятие рулевых тяг и наконечников

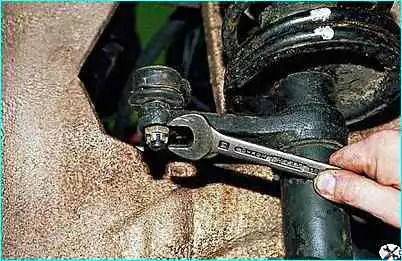

ключом на 19 отворачиваем гайку крепления наконечника к рычагу стойки.

Снятие рулевых тяг и наконечников

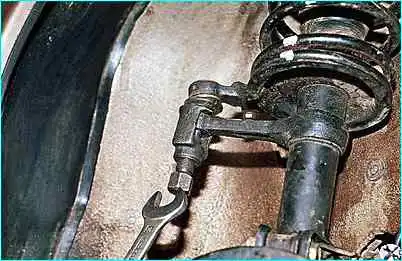

Съемником выпрессовываем палец из рычага.

Снятие рулевых тяг и наконечников

При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.

Снятие рулевых тяг и наконечников

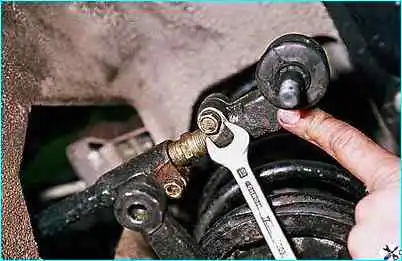

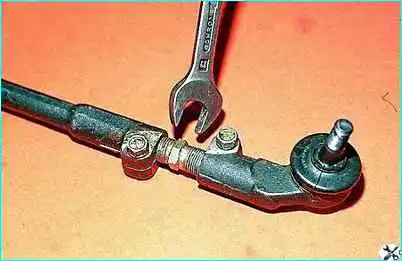

Ключом на 13 отворачиваем болт наконечника

Снятие рулевых тяг и наконечников

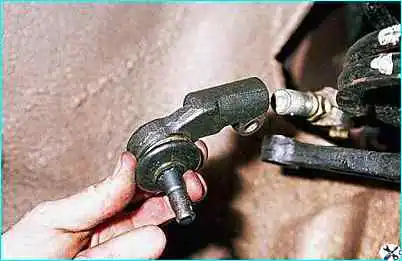

Отворачиваем наконечник, вращая по часовой стрелке.

Снятие рулевых тяг и наконечников

При демонтаже рулевой тяги в сборе расконтриваем болт ее крепления к рулевой рейке, отгибая край стопорной пластины

Снятие рулевых тяг и наконечников

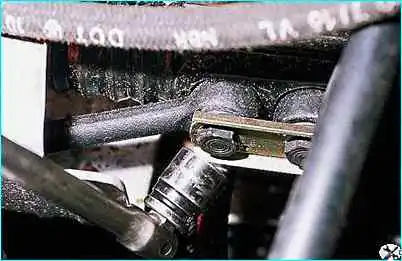

Отворачиваем болт головкой на 22

Снятие рулевых тяг и наконечников

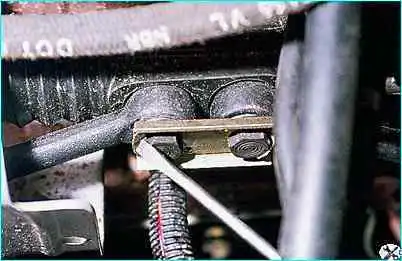

Ослабляем второй болт, отводим соединительную пластину вниз и вынимаем рулевую тягу из чехла.

Снятие рулевых тяг и наконечников

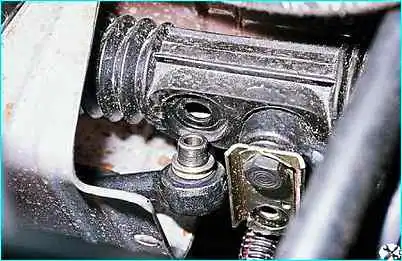

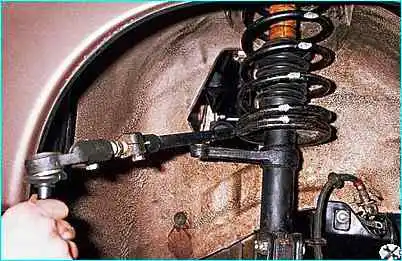

Выводим тягу из моторного отсека через колесную нишу.

Снятие рулевых тяг и наконечников

Регулировочная тяга имеет шестигранник под ключ на 17, левую резьбу для наружного наконечника и правую для внутреннего

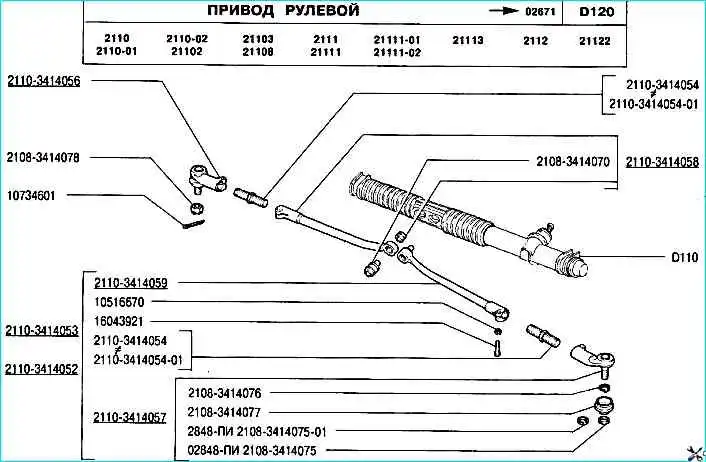

Рулевой механизм по каталогу

Установка рулевой тяги может вызвать затруднения из-за того, что втулка внутреннего наконечника рулевой тяги должна войти в отверстие резинового защитного чехла рулевого механизма.

Эту операцию проводим, обильно смазав отверстие в чехле смазкой типа WD-40.
