Часто даже новый автомобиль при полностью, а порой и частично загруженном багажнике задевает задними колесами за подкрылки
Избавиться от этой неприятности, а заодно и увеличить дорожный просвет можно, установив проставки между нижними концами задних амортизаторов и проушинами балки задней подвески.

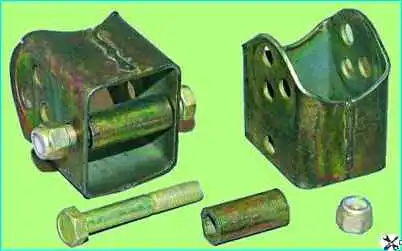

Мы выбрали проставки, позволяющие поднять задок автомобиля в три разных положения.
При подъеме задней части автомобиля изменяются три важных параметра: положение регулятора давления задних тормозов, направление световых пучков фар и угол продольного наклона оси поворота передних колес (кастор).
Первые два параметра поддаются самостоятельной регулировке.
Кастор при подъеме задка уменьшается, влияя на устойчивость и управляемость автомобиля.
У автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:
угол развала 0°±30′
схождение 0°00′±10′ (0±1 мм)
угол продольного наклона оси поворота 1°30′±30′
Углы установки колес автомобиля в снаряженном состоянии (без водителя, пассажиров и груза)
угол развала 0°30′±30′
схождение 0°15′±10′ (1,5±1 мм)
угол продольного наклона оси поворота 0°20′±30′
Для установки проставок вывешиваем заднюю часть автомобиля.

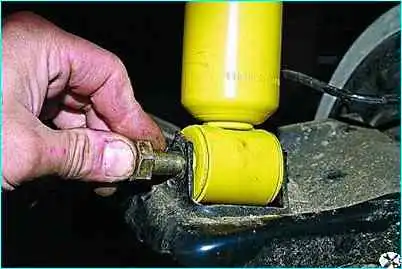

Ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора, удерживая болт от проворачивания головкой той же размерности и вынимаем болт.
Аналогично отсоединяем нижнее крепление второго амортизатора.

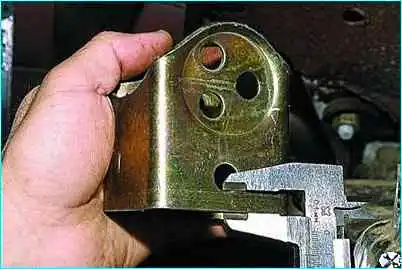

С одной стороны проставки расстояние, показанное на фото, больше, чем с другой. Этой стороной ориентируем проставку к продольной оси автомобиля.
Обратите внимание на то, что проставки зеркально симметричны, и их можно установить как на правую, так и на левую сторону автомобиля.
Для правильного монтажа проставки необходимо, чтобы линия, проходящая через центры отверстий креплений проставки к балке и нижнему концу амортизатора, была близка к вертикали и совпадала с продольной осью амортизатора.

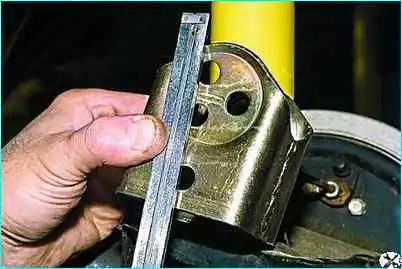

Поэтому при монтаже выбранной проставки на правой стороне автомобиля для крепления амортизатора можно использовать только одно отверстие.

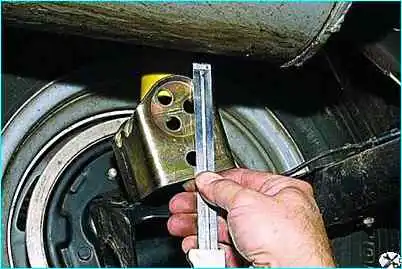

Если этот вариант не устраивает, располагаем данную проставку на левой стороне.
В этом случае можно будет использовать одно из двух других отверстий для крепления амортизатора.
Устанавливаем проставку на проушины балки.
Размещаем между проушинами балки распорную втулку и вставляем болт.
Наживляем на болт гайку и затягиваем ее моментом 70–85 Нм (7,0 -8,5 кгс∙м).
В этом положении проставки задок автомобиля можно поднять на максимальную или минимальную величину.
Мы выбрали нижнее отверстие

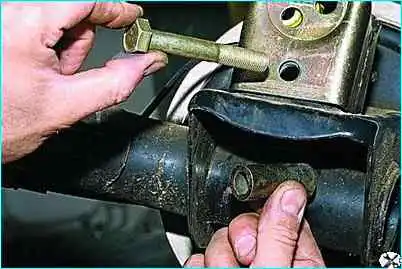

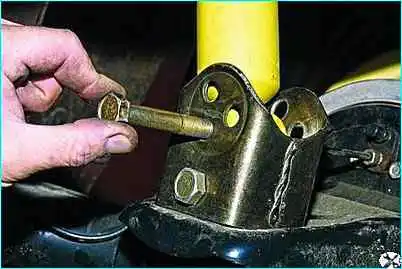

Вставляем болт в отверстия проставки и во втулку амортизатора.
Наживляем на болт гайку.
Аналогично устанавливаем проставку между нижним концом другого амортизатора и проушинами балки задней подвески.

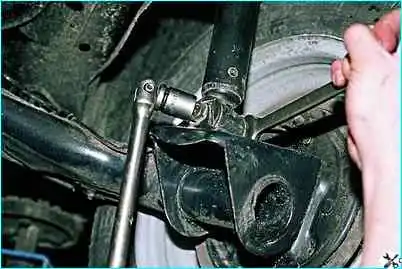

Затягиваем гайки крепления нижних концов амортизаторов к проставкам в положении «автомобиль на колесах» моментом 70–85 Нм.
Для правильной установки регулятора давления нажимаем на задок автомобиля усилием 400–500 Н.

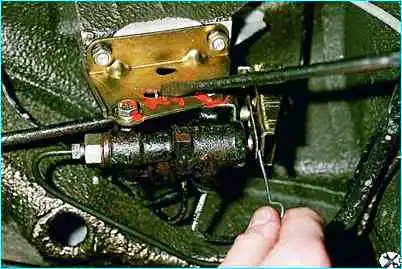

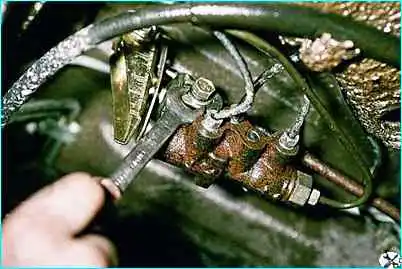

Ключом «на 13» ослабляем болт крепления регулятора давления к кронштейну рычага привода регулятора и перемещаем кронштейн отверткой так, чтобы зазор между рычагом и пружиной рычага был в пределах 2,0–2,1 мм.
Зазор проверяем сверлом или отрезком проволоки соответствующего диаметра.
После регулировки проводим дорожный тест. Наблюдатель, находящийся вне автомобиля, должен зафиксировать блокировку задних колес, которая должна наступать несколько позже, чем у передних, при резком торможении со скорости 30–40 км/ч.
При слишком поздней блокировке уменьшаем зазор, при ранней (опережающей блокировку передних колес) — увеличиваем с обязательной проверкой указанным выше способом.
Для регулировки фар устанавливаем снаряженный автомобиль (с «запаской», инструментами и полным баком топлива) на ровную горизонтальную площадку в 5 м от экрана — светлой стены здания, гаража и т.п.
Проверяем и доводим до нормы давление в шинах всех колес, а на водительское сиденье усаживаем помощника или кладем груз в 75 кг.

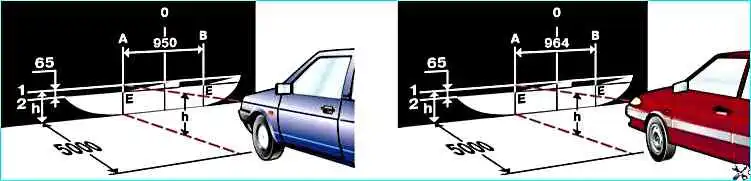

Размечаем экран, как показано на рисунке (при этом точки пересечения линии 1 с линиями А и В должны находиться на высоте центров фар).
Устанавливаем рукоятку гидрокорректора фар в положение минимальной загрузки автомобиля.
Включаем ближний свет и закрываем правую фару куском картона. Вращая регулировочные винты левой фары, добиваемся, чтобы верхняя горизонтальная граница светового пятна на экране совпала с линией 2, а точка пересечения горизонтальной и наклонной границ (Е) — с линией А. Аналогично регулируем световой пучок правой фары.
