Разборку передней двери производим для замены деталей и самой двери
Снятие наружного зеркала заднего вида

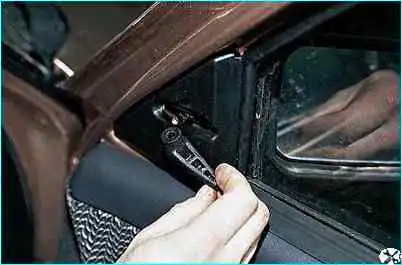

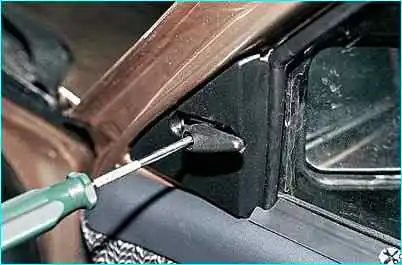

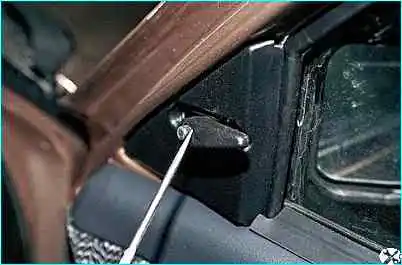

Поддеваем заглушку ручки управления зеркалом
Крестообразной отверткой отворачиваем винт крепления ручки и снимаем ее.
Поддеваем отверткой внутреннюю заглушку зеркала и снимаем ее.

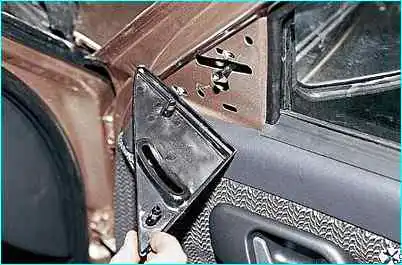

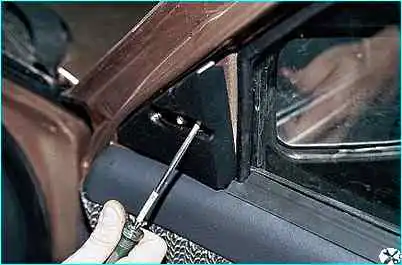

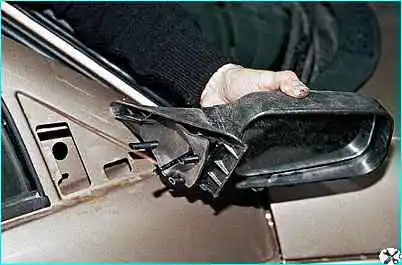

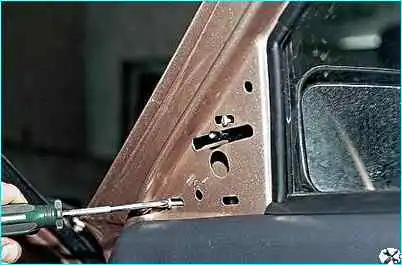

Крестообразной отверткой отворачиваем три самореза крепления зеркала и снимаем его
Устанавливаем зеркало в обратной последовательности
Замена наружного замка двери
Работу можно провести, не снимая обивки двери. Регулировать замок после его замены не понадобится.

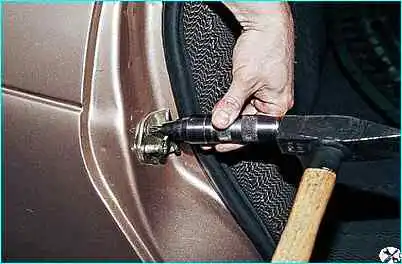

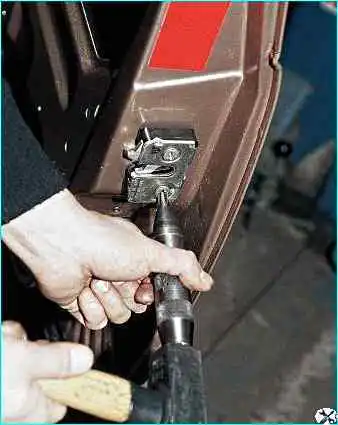

Ударной отверткой с крестообразным наконечником № 3 ослабляем два винта крепления замка.

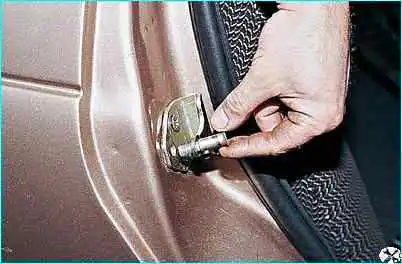

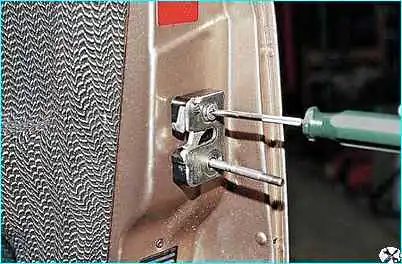

Вывернув нижний винт крепления замка, вворачиваем на его место шпильку М8 длиной 70-80 мм
Выворачиваем верхний винт.

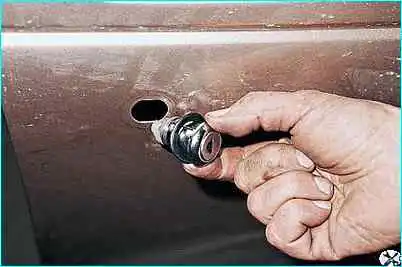

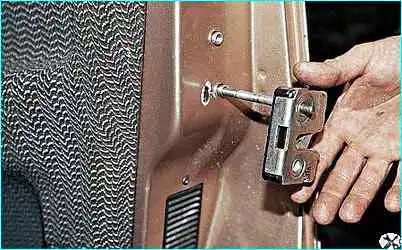

Снимаем наружный замок, при этом шпилька не дает упасть внутреннему замку
Устанавливаем новый наружный замок и закрепляем его.
Винты заворачиваем ударной отверткой
Снятие обивки двери

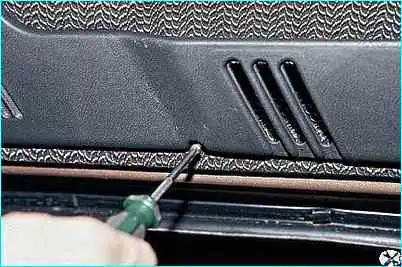

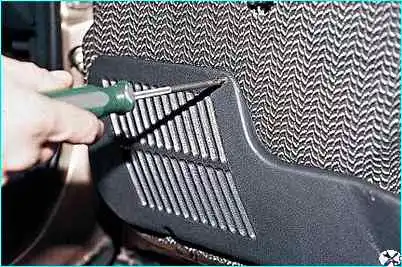

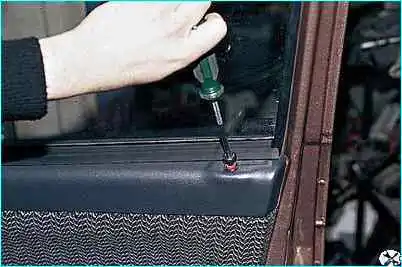

Крестообразной отверткой отворачиваем один саморез в верхней части накладки и три в нижней.

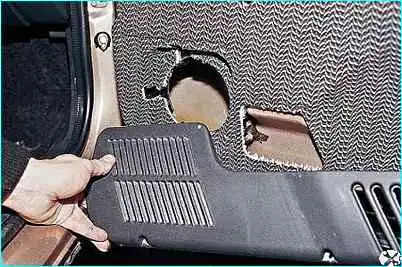

Снимаем накладку.

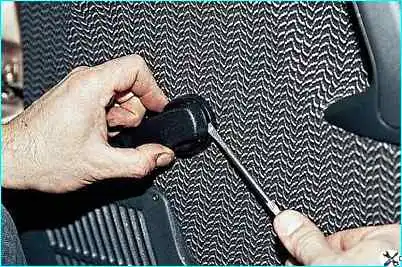

Отверткой отжимаем фиксатор ручки стеклоподъемника.
Выдвигаем фиксатор.

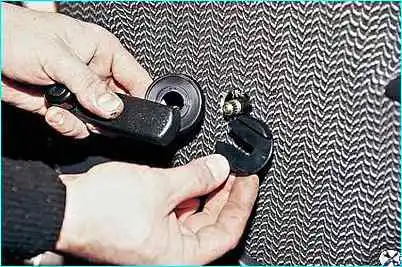

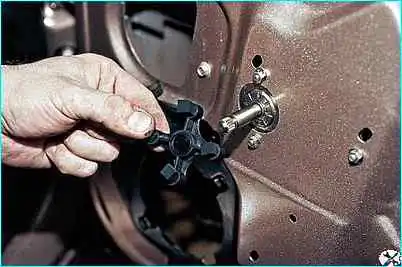

Снимаем ручку стеклоподъемника.
Отверткой снимаем заглушку ручки подлокотника.

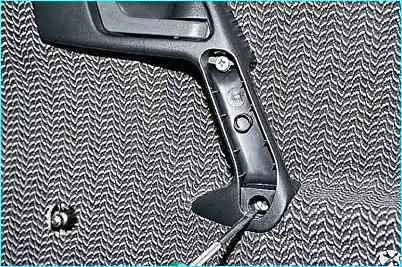

Крестообразной отверткой отворачиваем два винта крепления ручки подлокотника.

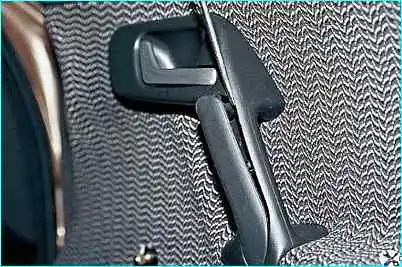

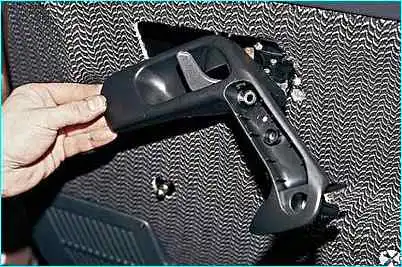

Снимаем ручку, аккуратно выводя из нее внутреннюю ручку двери.

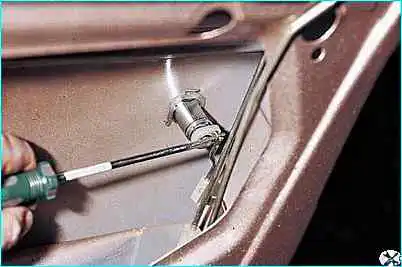

Крестообразной отверткой отворачиваем кнопку выключения замка

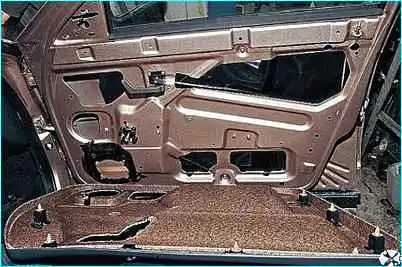

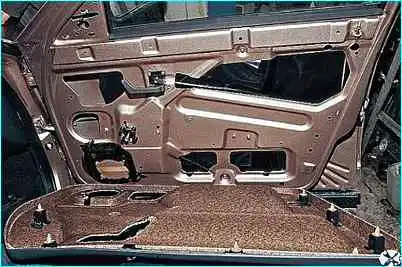

Поддеваем отверткой обивку (крепится восемью пистонами) и снимаем ее

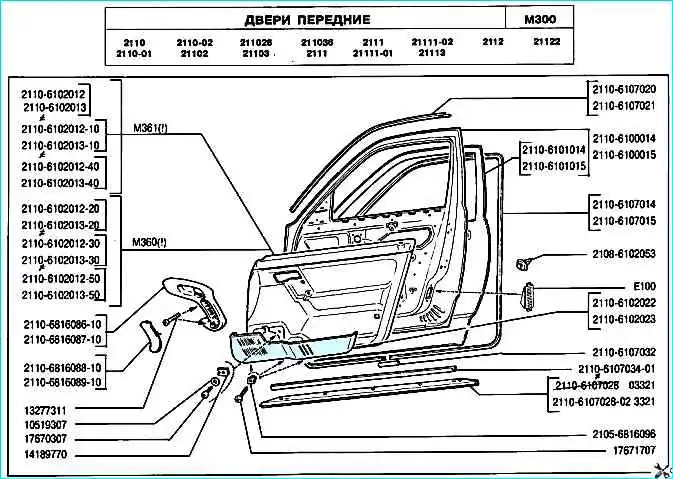

Детали двери по каталогу
Снятие стекла двери и механизма стеклоподъемника
Снимаем обивку двери.

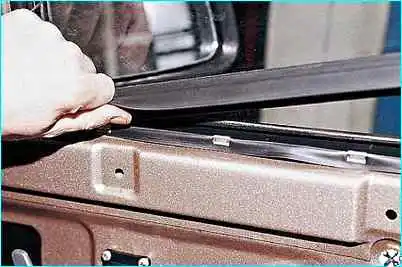

Поддев отверткой, снимаем с двери внутренний уплотнитель опускного стекла.
Опускаем стекло немного вниз.

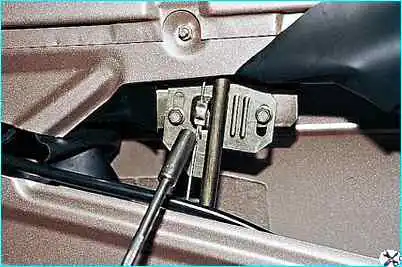

Головкой "на 10" отворачиваем два болта крепления стекла к механизму стеклоподъемника

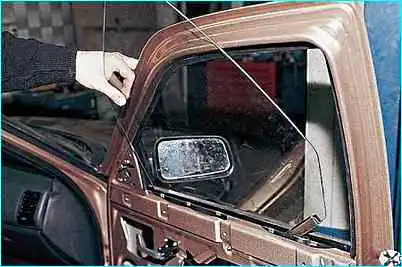

Вынимаем стекло, повернув его немного вперед.
Механизм стеклоподъемника можно снять только после демонтажа стекла.

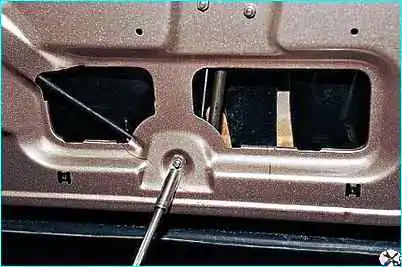

Головкой "на 10" отворачиваем две гайки среднего крепления направляющей механизма стеклоподъемника, гайку нижнего крепления и еще одну гайку верхнего крепления.
Снимаем розетку.

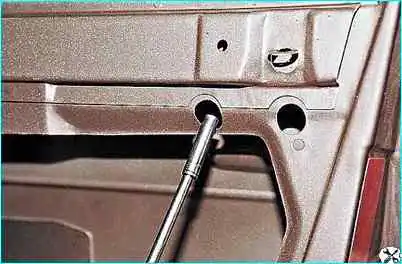

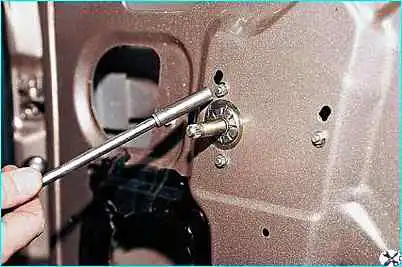

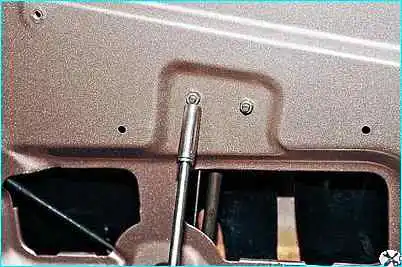

Головкой "на 8" отворачиваем три гайки крепления механизма стеклоподъемника

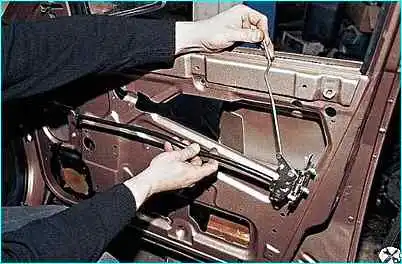

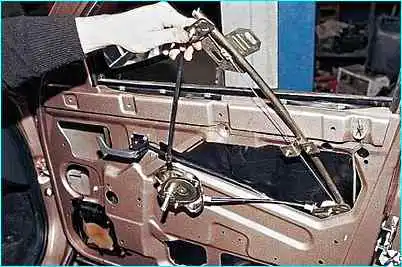

Вынимаем механизм стеклоподъемника через окно двери
При последующей установке опускного стекла его положение в проеме регулируем перемещением болтов по овальным пазам кронштейна, которые видны на фото 24.

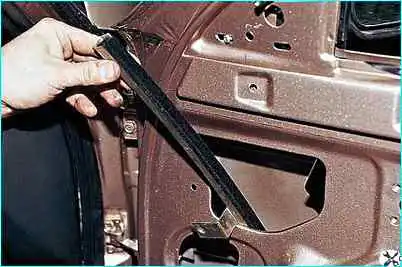

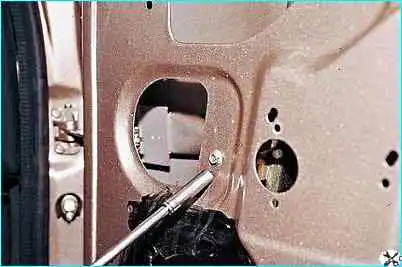

Головкой "на 8" отворачиваем болт крепления передней направляющей стекла и вынимаем ее через проем двери.

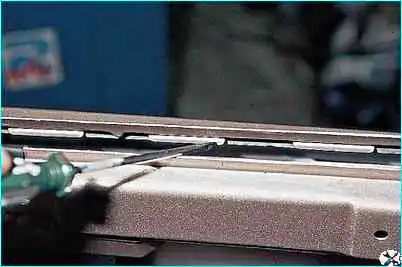

Снимаем наружный уплотнитель опускного стекла для чего отверткой выводим кромку уплотнителя из выступов проема.

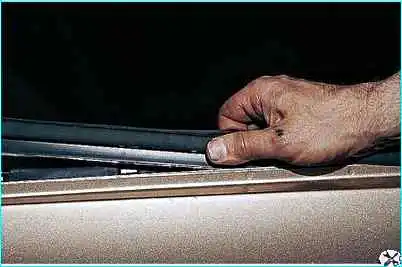

Вынимаем уплотнитель.

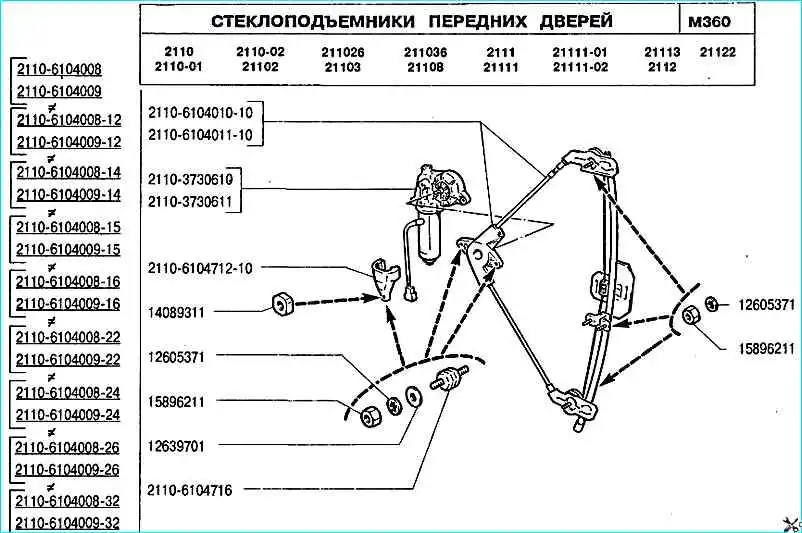

Детали электроподъемника передней двери по каталогу
Снятие замка двери

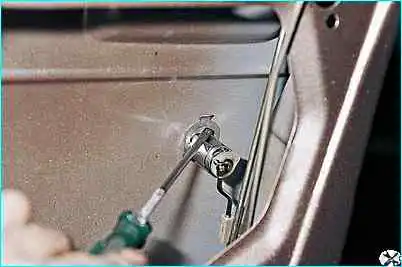

Крестообразной отверткой отворачиваем три винта крепления внутренней ручки к двери и снимаем ручку, отсоединив от тяги.

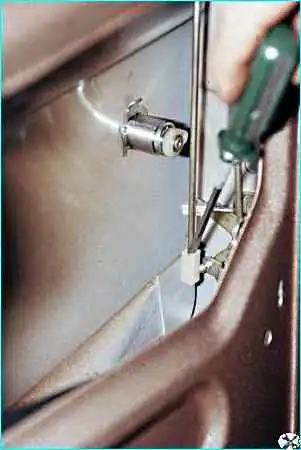

Отверткой отсоединяем тягу от выключателя замка и снимаем скобу.
Вынимаем выключатель замка.

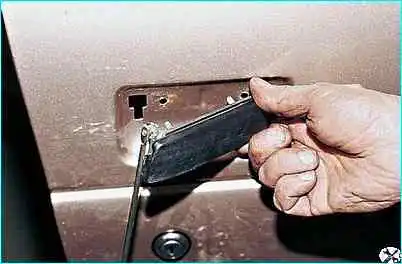

Для снятия наружной ручки отверткой отсоединяем тягу
головкой "на 8" отворачиваем две гайки и снимаем ручку

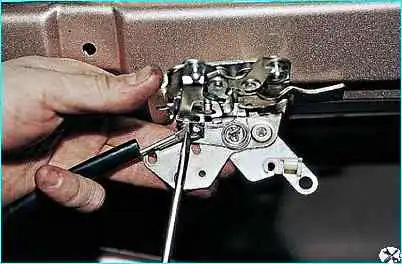

Внутренний замок снимаем, отвернув два винта крепления наружного замка.

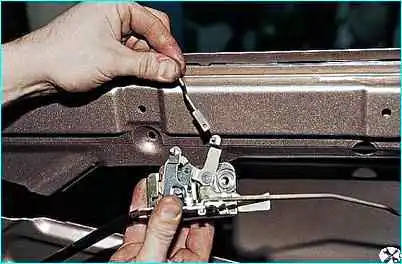

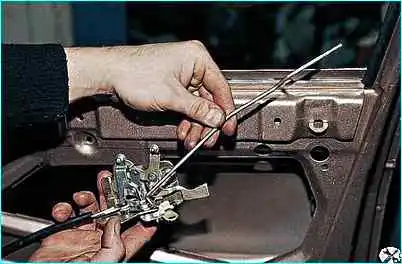

Вынимаем внутренний замок вместе с тягами.
Снимаем тягу выключателя замка.
Отстегнув пластмассовый фиксатор, снимаем тягу кнопки выключения.

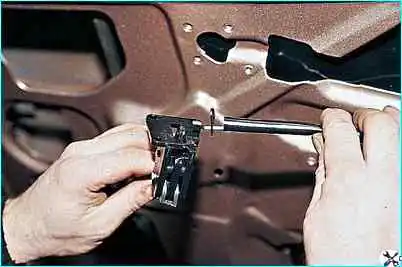

Сняв отверткой стопорную шайбу, снимаем тягу внутреннего привода.
Фиксатор замка, расположенный на стойке, позволяет регулировать положение закрытой двери.
Ослабляем ударной отверткой с крестообразным наконечником три винта крепления фиксатора, проводим регулировку и затягиваем винты.
Для снятия фиксатора ударной отверткой отворачиваем специальный винт и снимаем его

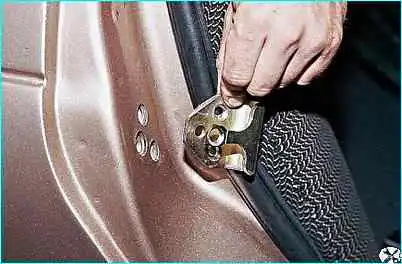

Отворачиваем еще два винта и снимаем фиксатор
Снятие двери
Демонтаж двери производится для ее замены или ремонта внешних панелей.
Для отсоединения ограничителя открывания двери головкой "на 10" отворачиваем два болта его крепления к кузову или стержнем диаметром 5 мм выбиваем ось.
Помощник придерживает дверь
Головкой "на 13" отворачиваем два болта крепления петель двери к кузову

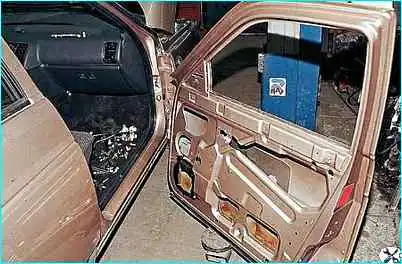

Снимаем дверь
