Крышку головки блока цилиндров снимаем для ремонта и снятия головки блока цилиндров.

Снимаем катушки зажигания и впускной трубопровод (смотрим статью – «Снятие впускного трубопровода»).

 Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

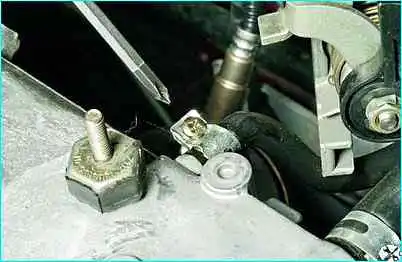

1. Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции

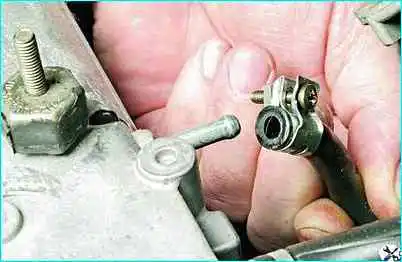

2. Отсоединяем от штуцера крышки головки блока цилиндров малый шланг вентиляции картера.

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

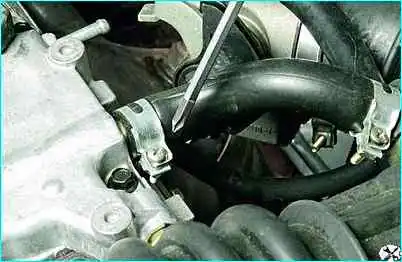

3. Тем же инструментом ослабляем затяжку хомута большого шланга вентиляции картера

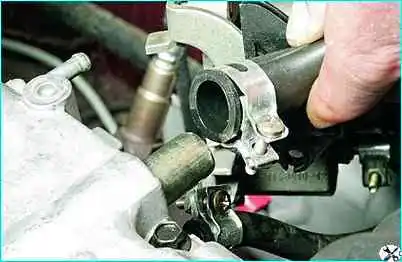

4. Снимаем большой шланг вентиляции картера.

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

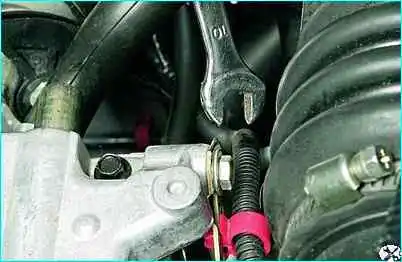

5. Ключом "на 10" отворачиваем болт крепления кронштейна жгута проводов.

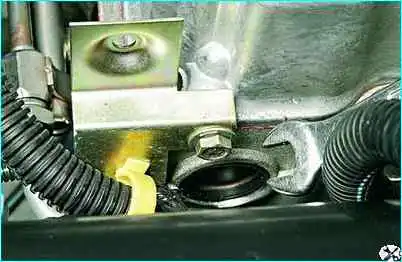

6. Ключом "на 10" отворачиваем болт крепления кронштейна колодки жгута проводов форсунок (для наглядности колодка снята).

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

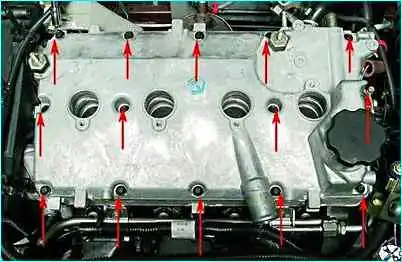

7. Головкой "на 8" отворачиваем 14 болтов крепления крышки головки блока (показаны стрелками).

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

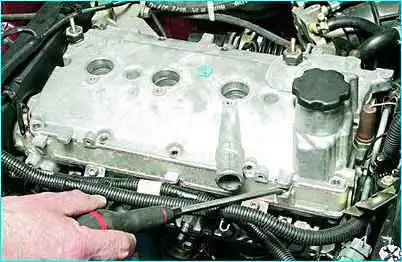

8. Поддеваем крышку за выступ отверткой

9. Снимаем крышку ГБЦ

Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Перед установкой крышки очищаем и обезжириваем сопрягаемые поверхности крышки и корпуса подшипников распределительных валов от остатков герметика и масла.

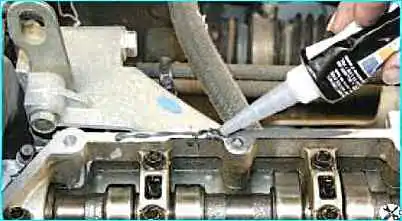

Наносим герметик "Локтайт" № 574 на поверхность крышки

Устанавливаем крышку головки блока цилиндров в обратной последовательности.

Затягиваем болты крепления крышки ГБЦ моментом 1,96 – 4,6 Нм (0,2 – 0,47 кгс∙м)
