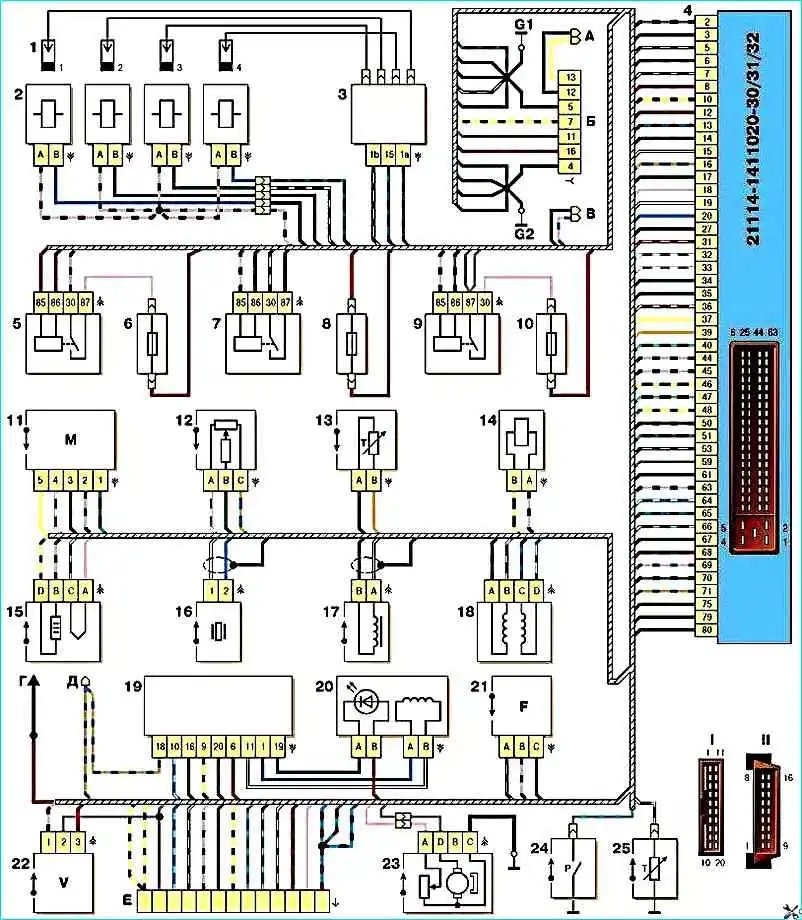

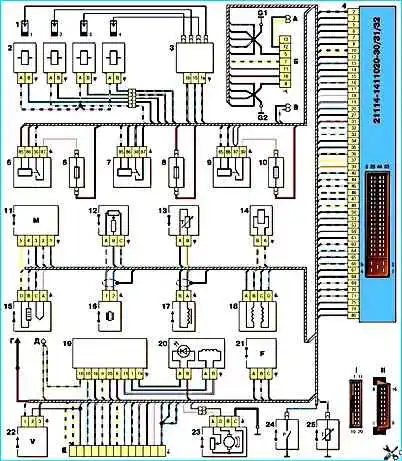

Схема соединений системы управления двигателем ВАЗ-21114 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер MP7.0)
Детали схемы:
