Если выходит из строя вакуумный усилитель, то значительно возрастает усилие на педали тормоза.
Если усилие на педали заметно увеличилось, по сравнению с обычным, нужно проверить вакуумный усилитель
Для проверки нужно на неработающем двигателе нажать на педаль тормоза 5-6 раз.
Удерживая педаль в нажатом положении запустить двигатель.
Педаль тормоза должна переместиться вперед. Если этого не произошло, нужно проверить посадку вакуумного шланга и сам шланг, обратный клапан.
Если проверка показала, что шланг герметичен и обратный клапан исправен, то нужно заменить вакуумный усилитель.
Снимаем обивку моторного отсека, облицовку и накладки ветрового окна (см. Снятие облицовки и накладки ветрового окна).
Чтобы воздух не попал в гидросистему тормозов, тормозные трубки от главного цилиндра не отсоединяем.

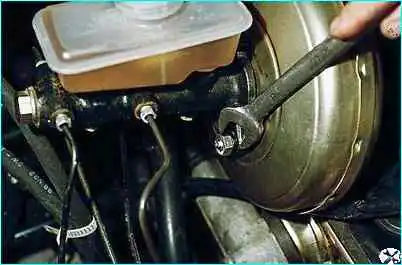

Ключом на 17 отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю

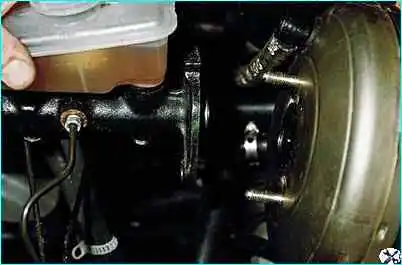

Снимаем главный цилиндр со шпилек и отводим вперед, осторожно изгибая тормозные трубки.

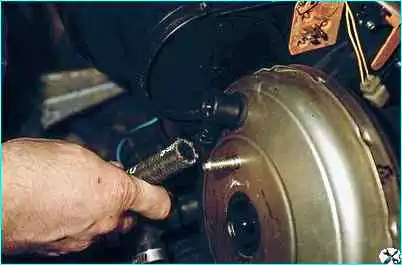

Отсоединяем шланг от штуцера усилителя.
В салоне отсоединяем провода от выключателя стоп-сигнала.

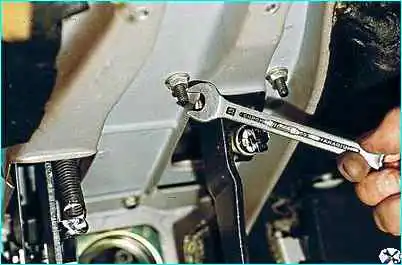

Ключом на 13 отворачиваем четыре гайки крепления кронштейна педали тормоза к кузову. Для наглядности рулевая колонка снята.

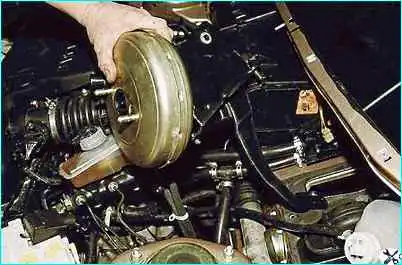

Вынимаем вакуумный усилитель в сборе с кронштейном и тормозной педалью

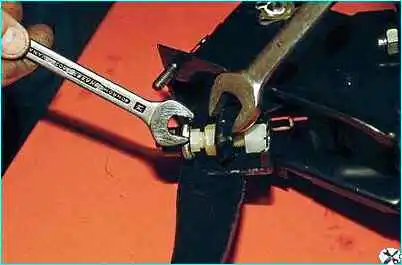

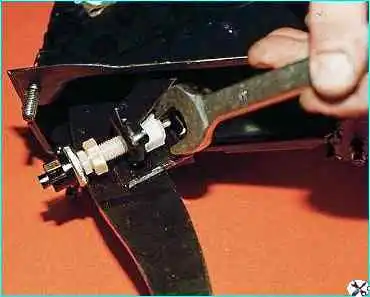

Для снятия выключателя стоп-сигнала двумя ключами на 17 отворачиваем контргайку
Ключом на 17 отворачиваем буфер выключателя стоп-сигнала.
Выключатель и буфер стоп-сигнала

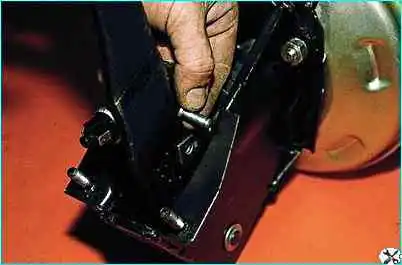

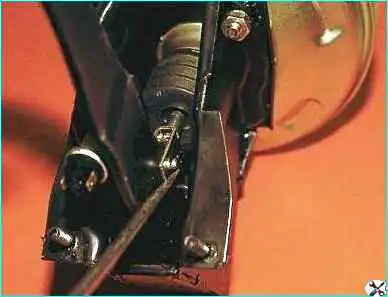

Отверткой снимаем стопорную скобу пальца толкателя и вынимаем палец.

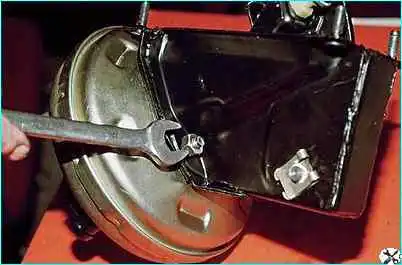

Ключом на 17 отворачиваем две гайки крепления усилителя к кронштейну и отсоединяем вакуумный усилитель
Сборку производим в обратной последовательности.
При неработающем двигателе свободный ход педали тормоза должен быть равен 3-5 мм.
Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления.
Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали при свободном ходе педали тормоза 3-5 мм.
В этом положении затягиваем гайку крепления выключателя стоп-сигнала.
