Модуль топливного насоса желательно извлекать из бака, когда количество топлива меньше половины бака
Отключаем минусовую клемму аккумулятора.
В салоне автомобиля вынимаем из салона подушку заднего сиденья

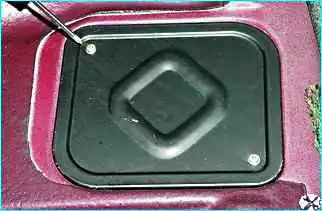

Крестообразной отверткой отворачиваем два самореза крепления крышки лючка в полу кузова под задним сиденьем.
Снимаем крышку лючка.
Отсоединяем колодку проводов от модуля топливного насоса.
Сбрасываем давление в системе питания.
Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи.
Нажимая на пружинные фиксаторы, поочередно отсоединяем наконечники топливопроводов от штуцеров крышки модуля топливного насоса.

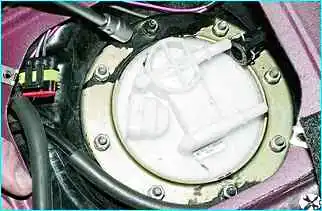

Головкой "на 10" с удлинителем отворачиваем восемь гаек крепления модуля топливного насоса
Снимаем гайки и расположенные под ними пружинные шайбы.

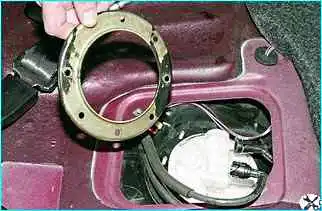

Снимаем прижимную пластину
вынимаем модуль топливного насоса из бака.

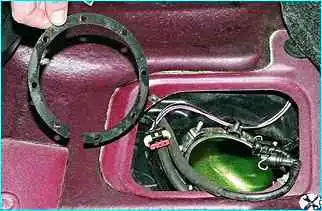

Снимаем резиновую прокладку.
При необходимости замены снимаем кольцевую пластмассовую проставку
При установке проставки ее разрез должен совпасть с выступом на крышке модуля топливного насоса.

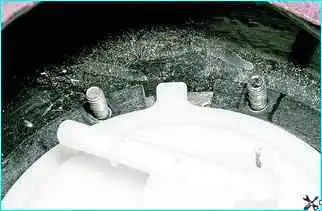

Освободившееся отверстие в топливном баке желательно сразу прикрыть, чтобы в бак не попали посторонние предметы

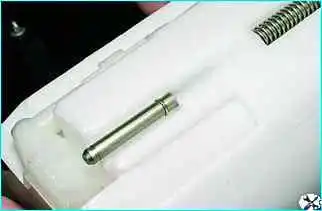

В проточке одной из направляющих стоек крышки модуля расположено стопорное кольцо.

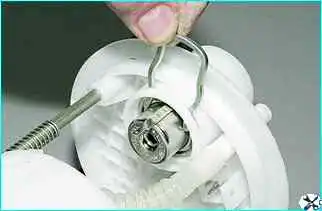

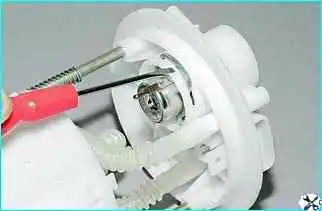

Снимаем его, поддев лезвием отвертки.
Теперь крышку можно немного отодвинуть от корпуса модуля.
Отжимаем пальцем фиксирующую пластину с внутренней стороны крышки модуля

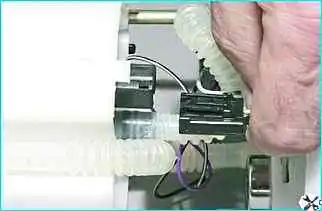

Отсоединяем общую колодку проводов.

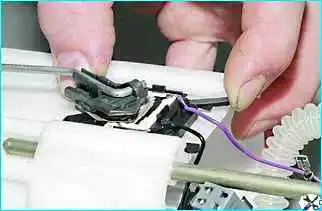

Отсоединяем наконечник двух проводов "массы" от вывода на корпусе регулятора давления топлива

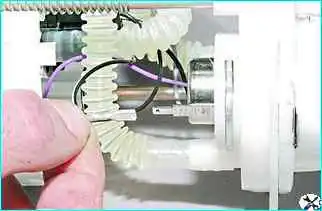

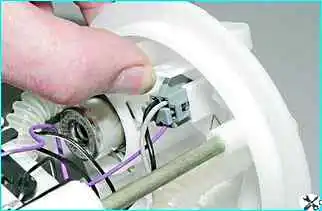

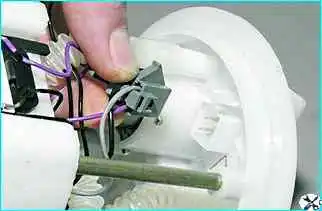

Отсоединяем колодку проводов от топливного насоса

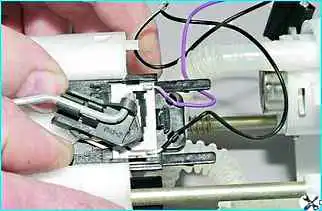

Освобождаем пальцами два фиксатора
- выдвигаем из пазов корпуса модуля

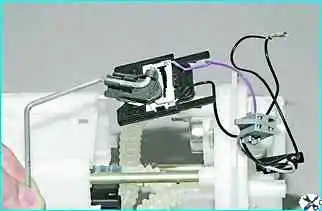

Снимаем узел датчика указателя уровня топлива вместе с проводами и колодками проводов.
Поддеваем отверткой скобу крепления регулятора давления
- снимаем скобу крепления регулятора давления топлива.

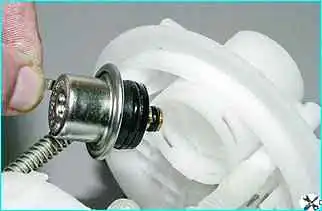

Вынимаем регулятор давления топлива.

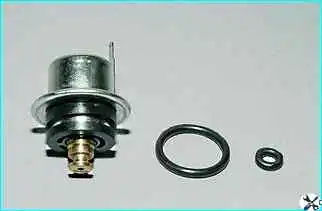

Снимаем два уплотнительных кольца регулятора: большего и меньшего диаметра
Номер модуля топливного насоса по каталогу — 21101-1139009
Для снятия фильтра грубой очистки и электронасоса проделываем следующее:
Отжимаем пластмассовые фиксаторы
Снимаем нижнюю часть корпуса топливного насоса с направляющих кронштейна

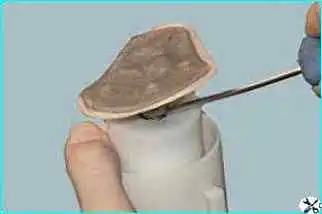

Для замены или очистки топливного фильтра поддеваем его основание тонкой отверткой
Снимаем фильтр с корпуса насоса, преодолевая сопротивление пружинного стопора
Перед обратной установкой фильтра, извлекаем стопорную шайбу, выправляем ее и устанавливаем в корпус фильтра.
Устанавливаем фильтр в обратной последовательности
Для замены электронасоса, отжимаем пластмассовый фиксатор
Извлекаем из корпуса электронасос
Устанавливаем снятые детали и модуль топливного насоса на автомобиль в обратной последовательности.
Перед установкой уплотнительных колец регулятора давления топлива наносим на них тонкий слой пластичной смазки или моторного масла.

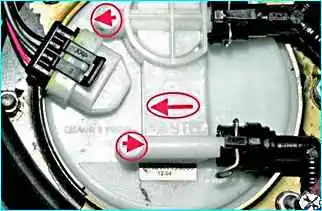

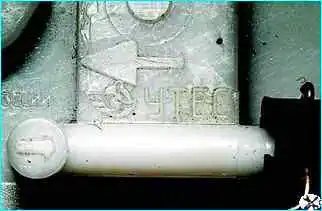

Обратите внимание: установочная стрелка на крышке модуля топливного насоса должна указывать назад (против хода автомобиля).
Стрелки на выступах штуцеров указывают направление движения топлива.
Установочная стрелка модуля топливного насоса
