Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

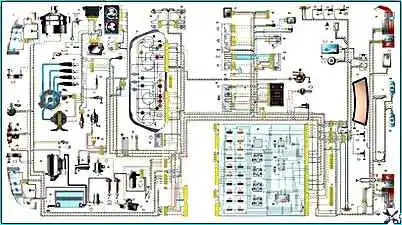

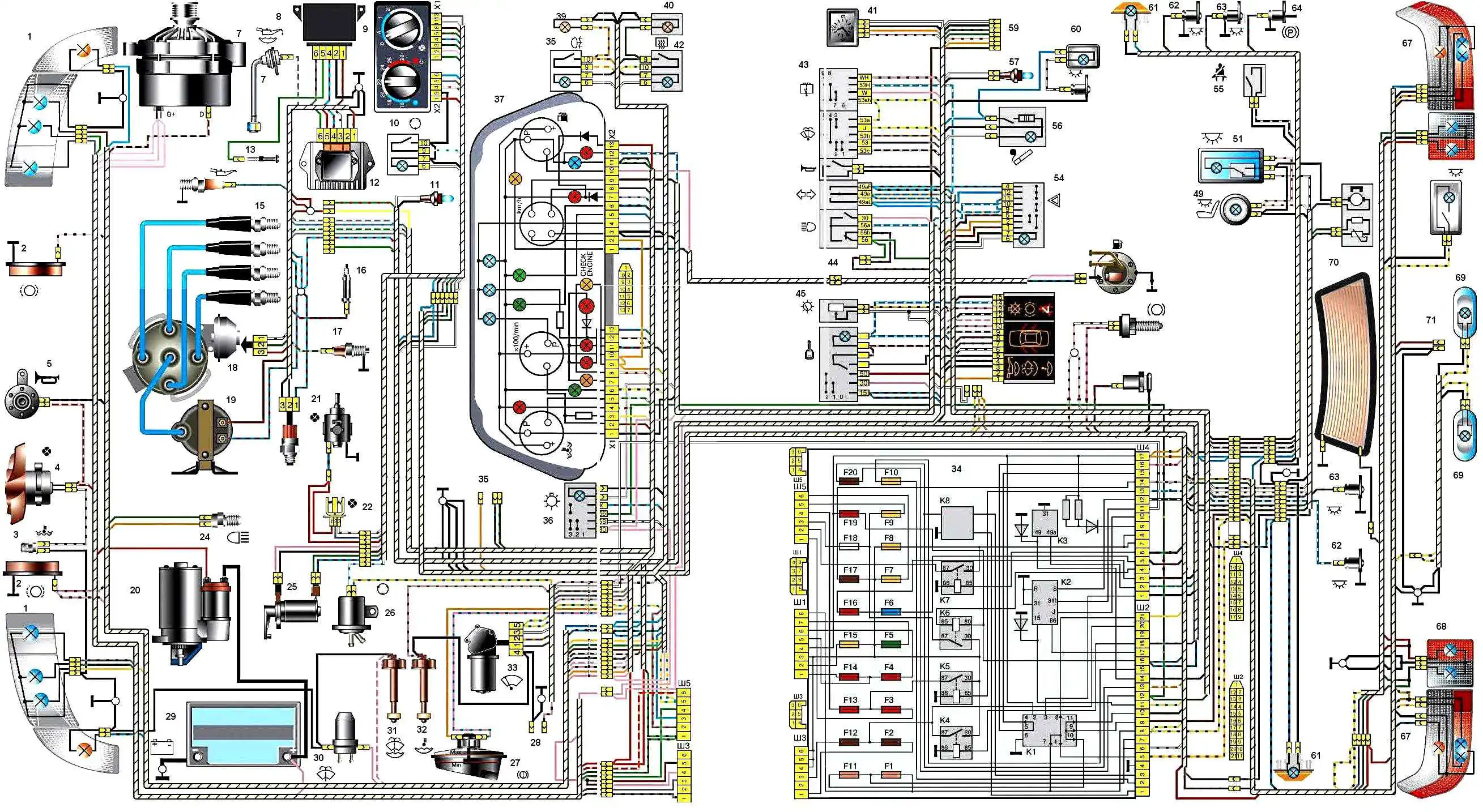

Схема электрооборудования автомобиля ВАЗ-2110: 1 – блок-фара 2 – датчики износа колодок передних тормозов 3 – датчик включения электродвигателя вентилятора 4 – электродвигатель вентилятора системы охлаждения двигателя 5 – звуковой сигнал 6 – генератор 7 – датчик уровня масла 8 – блок управления электромагнитным клапаном карбюратора 9 – контроллер отопителя 10 – выключатель клапана рециркуляции 11 – лампа подсветки рычагов управления отопителем 12 – коммутатор 13 – концевой выключатель карбюратора 14 – датчик контрольной лампы давления масла 15 – свечи зажигания 16 – электромагнитный клапан карбюратора 17 – датчик указателя температуры охлаждающей жидкости 18 – датчик-распределитель зажигания 19 – катушка зажигания 20 – стартер 21 – электродвигатель вентилятора отопителя 22 – дополнительный резистор электродвигателя отопителя 23 – датчик скорости 24 – выключатель света заднего хода 25 – микромоторедуктор привода заслонки отопителя 26 – клапан рециркуляции 27 – датчик уровня тормозной жидкости 28 – колодки для подключения электродвигателя омывателя заднего стекла 29 – аккумуляторная батарея 30 – электродвигатель омывателя ветрового стекла 31 – датчик уровня омывающей жидкости 32 – датчик уровня охлаждающей жидкости 33 – моторедуктор очистителя ветрового стекла 34 – монтажный блок 35 – колодки для подключения жгута предупредительного света 37 – комбинация приборов 38 – выключатель заднего противотуманного света 39 – контрольная лампа противотуманного света 40 – контрольная лампа обогрева заднего стекла 41 – часы 42 – выключатель обогрева заднего стекла 43 – подрулевой переключатель 44 – колодка для переключения проводов при установке блок-фар другого типа 45 – регулятор освещения приборов 46 – выключатель зажигания 47 – колодки для подключения жгута проводов очистителей фар 48 – розетка для переносной лампы 49 – передний плафон освещения салона 50 – выключатель стоп-сигнала 51 – плафон освещения салона 52 – блок бортовой системы контроля 53 – датчик указателя уровня топлива 54 – выключатель аварийной сигнализации 55 – датчик ремня безопасности водителя 56 – прикуриватель 57 – лампа подсветки пепельницы 58 – выключатель лампы освещения вещевого ящика 59 – колодка для подключения бортового компьютера 60 – лампа освещения вещевого ящика 61 – боковые указатели поворота 62 – выключатели в стойках передних дверей 63 – выключатели в стойках задних дверей 64 – выключатель контрольной лампы стояночного тормоза 65 – фонарь освещения багажника 66 – датчик температуры для системы отопления 67 – наружные задние фонари 68 – внутренние задние фонари 69 – фонари освещения номерного знака 70 – элемент обогрева заднего стекла 71 – колодка для подключения дополнительного стоп- сигнала 36 – переключатель наружного освещения
