Ремень ГРМ служит для вращения распределительного вала и валика насоса охлаждающей жидкости
В соответствии с ресурсом ремень нужно заменять через 60000 км пробега. Но следить за состоянием ремня нужно при каждом техническом обслуживании
Номер по каталогу ремня ГРМ «2108-1006040-10»

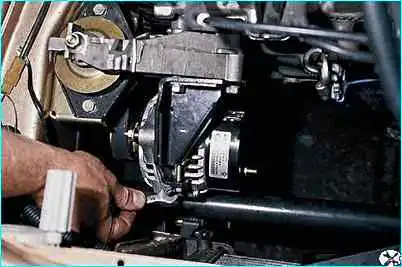

Снимаем ремень привода генератора, для этого:

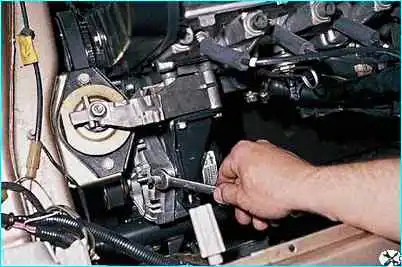

Ключом "на 13" ослабляем гайку крепления генератора к установочной планке.
Вращая ключом "на 10" регулировочный болт против часовой стрелки, ослабляем натяжение ремня привода генератора.

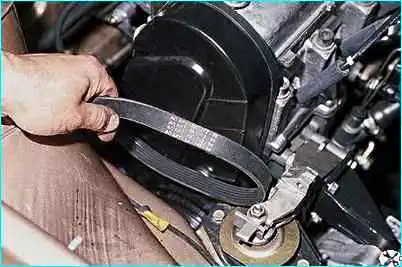

Сдвинув генератор к блоку цилиндров, снимаем ремень.

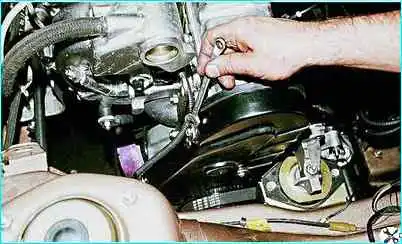

Ключом "на 10" отворачиваем болты передней крышки ГРМ: два сбоку и один в центре.

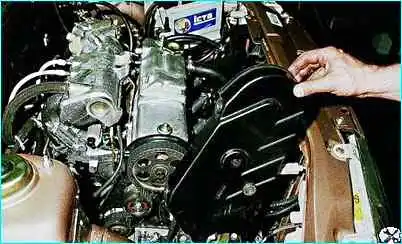

Снимаем крышку ГРМ.

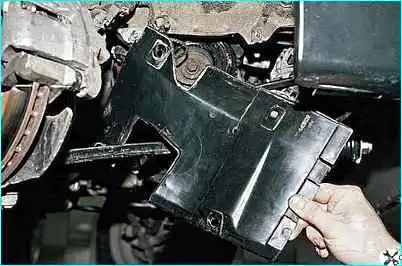

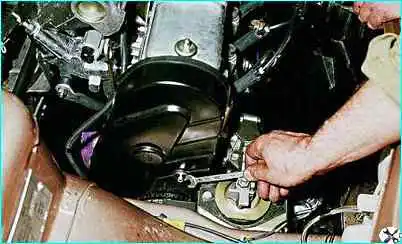

Снимаем правое колесо и пластиковый щиток моторного отсека.

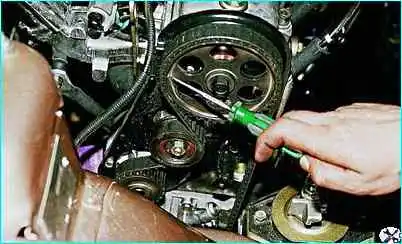

Головкой "на 19" проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

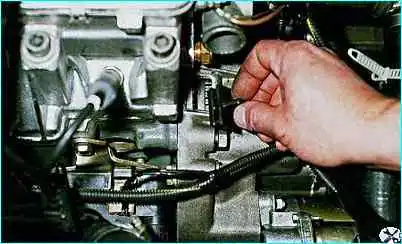

Снимаем резиновую заглушку в верхней части картера сцепления

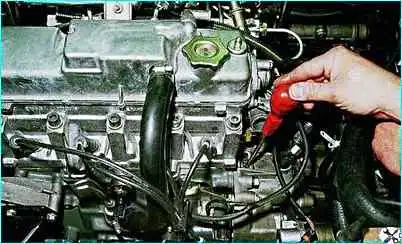

убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления
Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров.

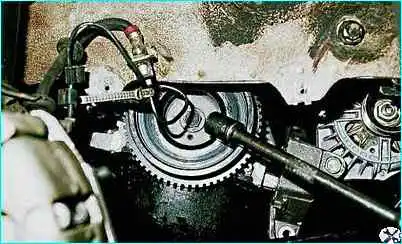

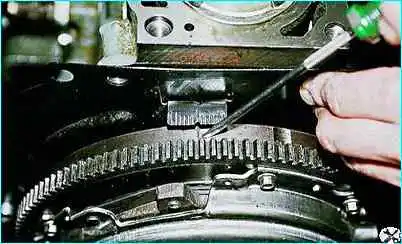

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

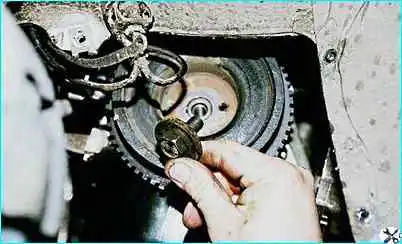

Отворачиваем болт крепления шкива привода генератора.

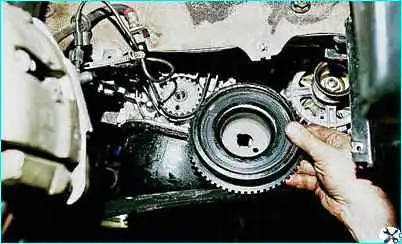

Снимаем шкив привода генератора.

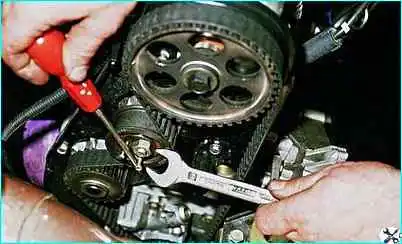

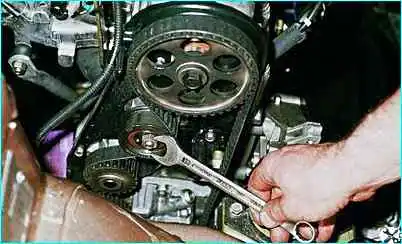

Ключом "на 17" ослабляем гайку крепления натяжного ролика.
Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

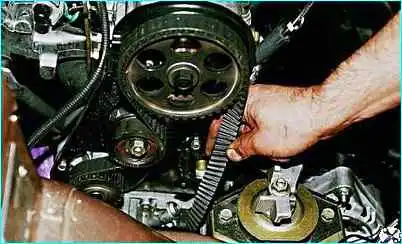

Снимаем ремень ГРМ.
При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки

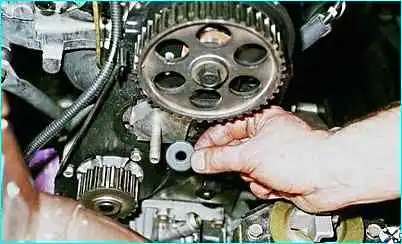

Под роликом установлена дистанционная шайба.
Устанавливаем ремень привода ГРМ в обратной последовательности.

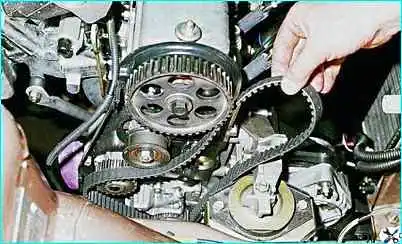

Надеваем ремень на шкив коленчатого вала.

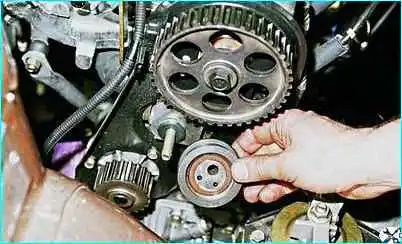

Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик.
Надеваем ремень на шкив распределительного вала.
Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень
Затягиваем гайку крепления натяжного ролика.
Заворачиваем на место болт крепления шкива привода генератора и головкой "на 19" проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов.

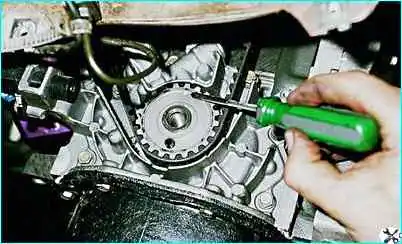

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса.
Если метки не совпадают, повторяем операцию по установке ремня.

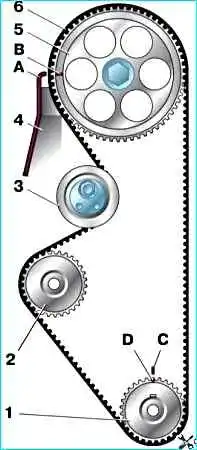

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.
При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).
Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.
