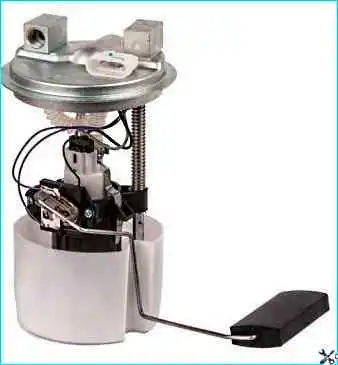

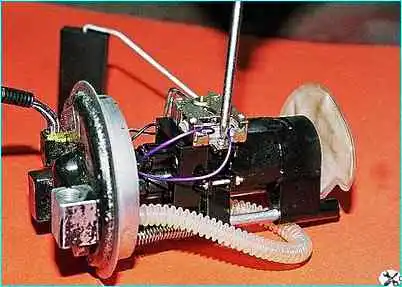

В состав топливного насоса входят: датчик уровня топлива, топливный фильтр и собственно электронасос
Все эти элементы установлены в кронштейне и корпусе топливного насоса. Основные неисправности топливного насоса:
– отказ или неправильная работа датчика указателя уровня топлива;
– засорение или повреждение топливного фильтра насоса;
– выход из строя электронасоса.
Если падает мощность двигателя, слышен повышенный шум или периодические «подвывания» при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.
Сначала проверьте давление в системе подачи топлива, подключив манометр к рампе в подкапотном пространстве. Если давление в системе меньше 250 кПа (2,5 кгс/см2), замените топливный фильтр (см. «Как замерить давление топлива и заменить фильтра ВАЗ-2110»).
Если это не поможет, попробуйте снять насос и промыть сетку его приемника или поменять ее.
Бак должен быть наполнен топливом не более чем наполовину.
Отключаем "минусовой" провод от аккумуляторной батареи.
Снимаем подушку заднего сиденья.

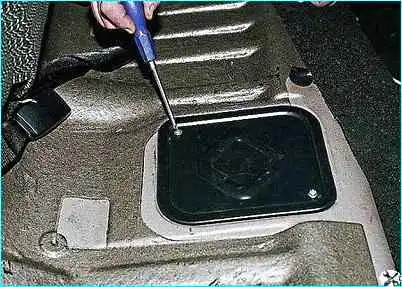

Крестообразной отверткой отворачиваем два самореза

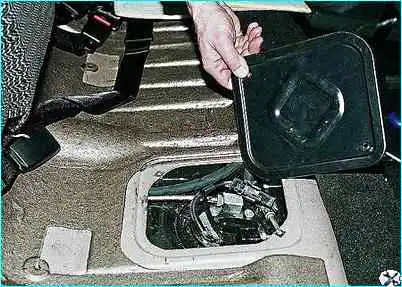

снимаем крышку лючка.

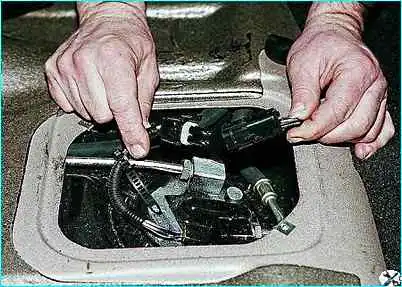

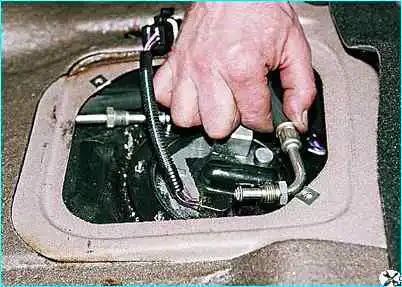

Отсоединяем электроразъем.

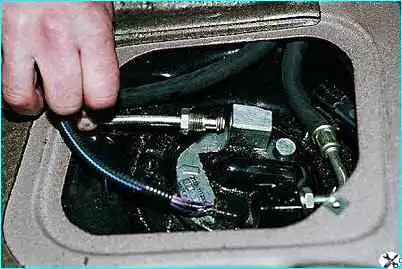

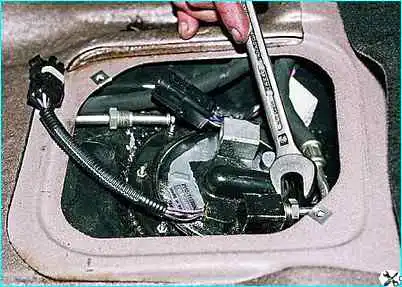

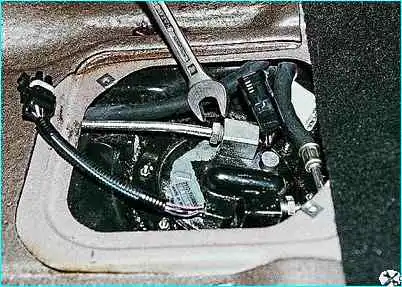

Ключом "на 17" отворачиваем штуцер на трубке подачи топлива и отводим ее

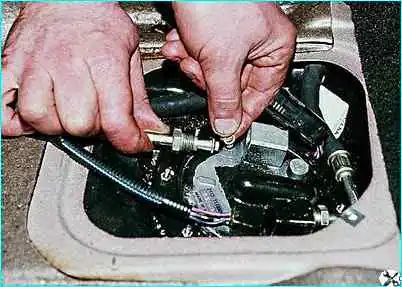

На трубку надето уплотнительное резиновое кольцо

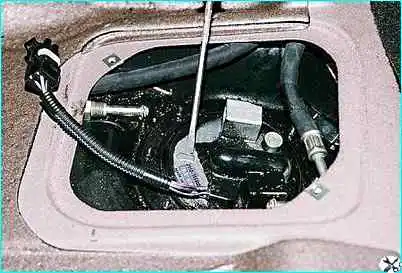

Также отворачиваем штуцер сливного трубопровода
отводим трубку в сторону.

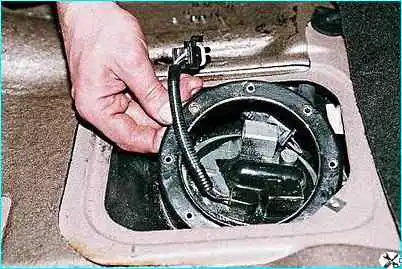

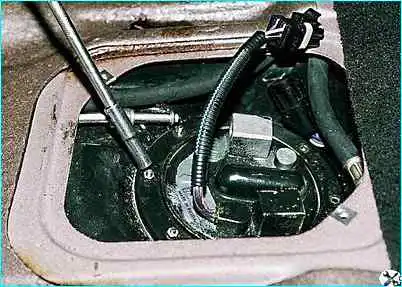

Головкой "на 7" отворачиваем восемь гаек крепления прижимного кольца и снимаем его.

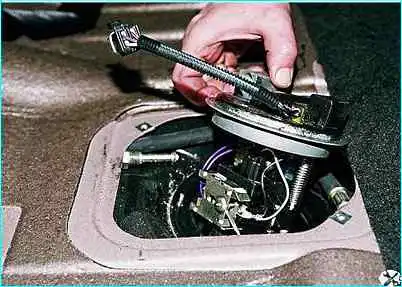

Аккуратно приподнимаем узел

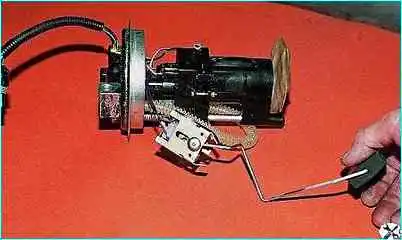

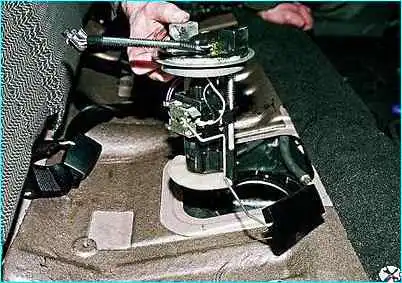

Выводя поплавок из отверстия бака, снимаем электробензонасос с датчиком уровня топлива

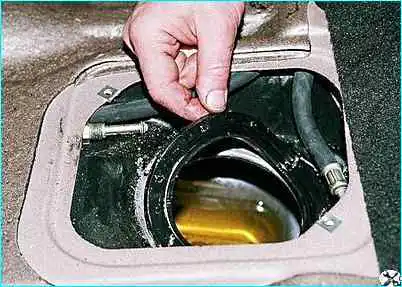

Под фланцем бензонасоса – резиновое уплотнительное кольцо.
Отворачиваем крестообразной отверткой два самореза и отсоединяем указатель уровня топлива.
Отсоединяем электроразъем от насоса.

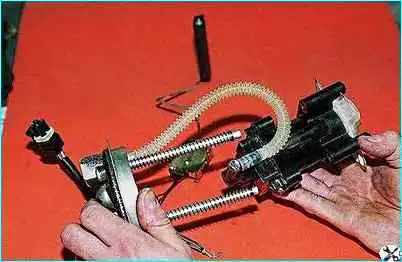

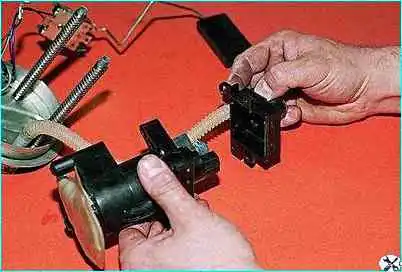

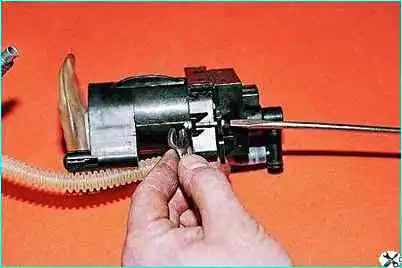

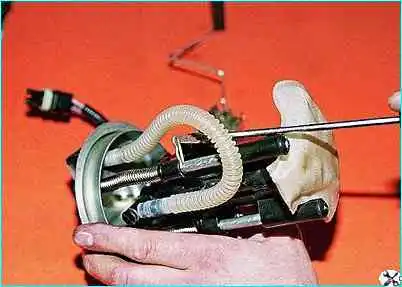

Отверткой выводим два фиксатора и снимаем с направляющих бензонасос
Отворачиваем два винта крышки бензонасоса, удерживая гайки ключом "на 5"
Снимаем крышку.

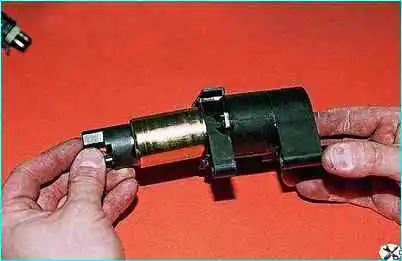

Вынимаем бензонасос.
При сборке бензонасоса смазываем резиновые втулки, центрирующие его в корпусе, смазкой WD-40.
Устанавливаем узел бензонасоса в бак так, чтобы стрелка на фланце указывала на заднюю часть автомобиля
Модель электробензонасоса по каталогу 2112-1139009-02; 2112-1139009-03
Все резиновые уплотнительные кольца не должны иметь потертостей, надрывов и следов чрезмерного обжатия, в противном случае заменяем их новыми.
Перед установкой крышки лючка запускаем двигатель и проверяем узел бензонасоса на утечку топлива.
Снятие и ремонт электронасоса с двигателем ВАЗ-21124 и ВАЗ-21114 можно посмотреть в статье – «Снятие модуля топливного насоса».
