На двигателе ВАЗ-2110 устанавливается карбюратор "Солекс" мод. 21083-1107010-31 – эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок (вторая камера начинает открываться после того, как дроссельная заслонка первой камеры откроется на 2/3 величины)
Привод дроссельных заслонок – механический, тросовый.
Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, полуавтоматическое пусковое устройство, электромагнитный клапан холостого хода.
Регулировка привода карбюратора
Выполняем при замене карбюратора, а также при износе или замене деталей привода.
При полностью нажатой педали "газа" дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

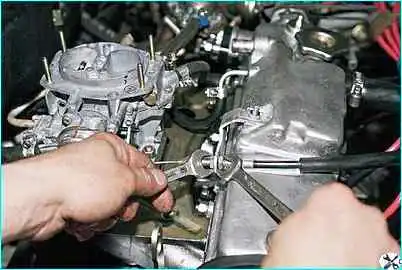

Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок
При полностью отпущенной педали "газа" трос привода не должен быть натянут
Регулировка уровня топлива в поплавковой камере
Выполняем при замене игольчатого клапана, поплавка и других неисправностях. Снимаем крышку карбюратора (смотрим статью – «Разборка карбюратора»).

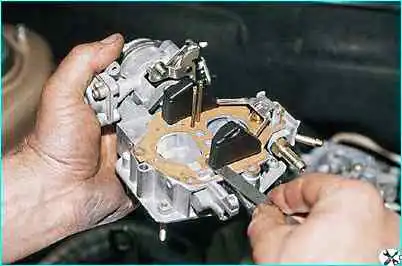

Удерживая крышку карбюратора горизонтально поплавками вверх, проверяем зазор между поплавками и прокладкой крышки, который должен составлять 1±0,25 мм и быть одинаковым для обоих поплавков.
Зазор регулируется подгибанием язычка и/или рычагов поплавков. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин
При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.
Регулировка пускового устройства
Полуавтоматическое пусковое устройство снижает токсичность отработавших газов на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона автомобиля (кнопка "подсос").
Основа устройства – плоская спиральная биметаллическая пружина.
При низкой температуре пружина – через систему тяг и рычагов – удерживает воздушную заслонку в закрытом положении.
После запуска двигателя разрежение в задроссельном пространстве передается в полость за диафрагмой пускового устройства.
Диафрагма втягивается, и ее шток приоткрывает воздушную заслонку на пусковой зазор, устанавливаемый регулировочным винтом.
По мере прогрева двигателя биметаллическая пружина нагревается охлаждающей жидкостью, проходящей через жидкостную камеру, и распрямляется, полностью открывая воздушную заслонку.
Биметаллическая пружина устанавливается на предприятии-изготовителе, и ее дополнительная регулировка в эксплуатации не требуется.

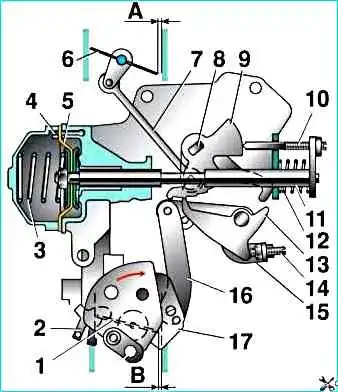

Схема полуавтоматического пускового устройства

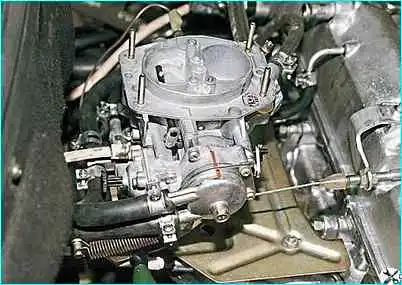

Проверяем правильность установки биметаллической пружины (метки на корпусе пускового устройства, корпусе биметаллической пружины и корпусе жидкостной камеры должны совпадать).
При несовпадении меток ослабляем болт крепления корпуса жидкостной камеры и, при необходимости, три винта крепления корпуса биметаллической пружины.
Совмещаем метки, после чего затягиваем болт и винты.
При пуске холодного двигателя (при температуре ниже +5°С) воздушная заслонка должна быть полностью закрыта, после начала работы двигателя – приоткрыта на пусковой зазор «А», равный 2,5±0,2 мм. После его прогрева до 75-80°С - полностью открыта.
Если зазор «А» отличается от указанного, отрегулируйте его вращением винта 10 (смотрим схему) после снятия стопора.
После окончания регулировки установите стопор на место.
Если при полностью прогретом двигателе заслонка частично прикрыта, замените пусковое устройство целиком.
Через 15-20 с после пуска холодного двигателя частота вращения коленчатого вала должна составлять 2400±200 мин -1.
Если это не так, отрегулируйте пусковой зазор «В» (схема вверху) у дроссельной заслонки первой камеры.
Регулировку производим на снятом карбюраторе (см. Разборка карбюратора со снятием его с двигателя).
Закрываем дроссельную заслонку первой камеры и отверткой поворачиваем винт 14 рычага упора 13 против часовой стрелки. При этом его упор должен встать на наименьшую по радиусу ступень кулачка 9.
Ослабляем гайку винта 14 и, поворачивая его, регулируем зазор «В», который должен быть в пределах 1,1±0,05 мм.
Затягиваем гайку винта 14 и, установив на место карбюратор, проверяем частоту вращения коленчатого вала после пуска двигателя, как это описано выше.
Регулировка системы холостого хода
Выполняется при техническом обслуживании или нарушениях в работе двигателя с использованием газоанализатора.
Регулировку выполняем на прогретом двигателе.
На заводе двигатель регулируют при минимальной частоте вращения коленчатого вала 800±50 мин -1 до величины содержания оксида углерода (СО) 0,7-1,3% (содержание СН при этом находится в допустимых пределах при условии исправной работы системы зажигания), после чего напрессовывают на головку винта ограничительную пластмассовую втулку.

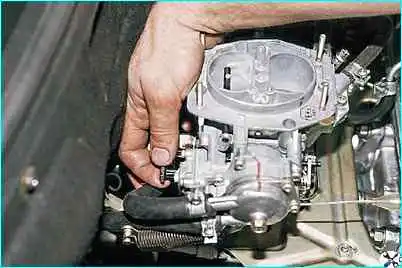

Если поворотом втулки не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества смеси устанавливаем требуемую частоту вращения коленчатого вала (для наглядности корпус воздушного фильтра снят), …

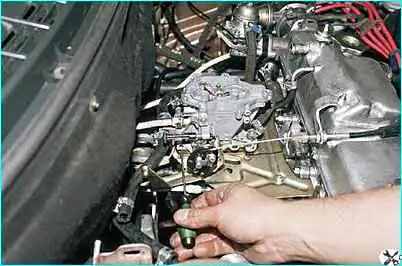

...а винтом качества смеси – содержание в отработавших газах оксида углерода
При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали – не глохнуть.
При повороте винта количества смеси по часовой стрелке частота вращения коленчатого вала увеличивается.
При повороте винта качества смеси по часовой стрелке содержание СО в отработавших газах уменьшается.
Проверка блока ЭПХХ и проверка электромагнитного клапана рассмотрена в статье - "Проверка блока и клапана ЭПХХ".
