Комплект очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток
Движение щеток — параллельное. Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения
Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу или большом сопротивлении их движению в очистителе устанавливается термобиметаллический предохранитель

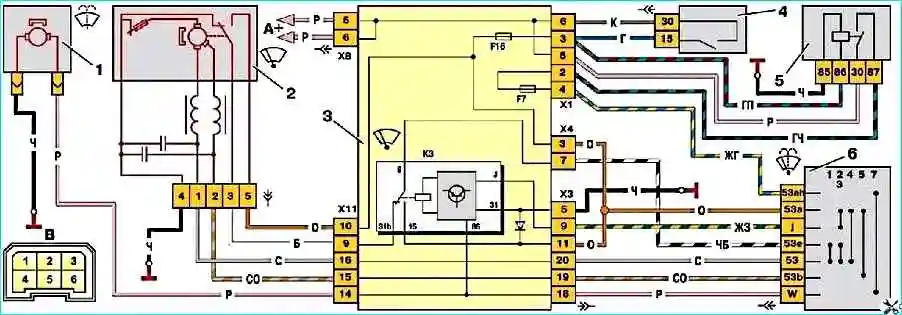

Схема включения очистителя показана на рис 1.
Очиститель имеет три режима работы I - режим — прерывистый, осуществляется в положениях II и III рычага переключателя 3
Этот режим обеспечивается электронным реле К3 типа 525 3747, установленным в монтажном блоке.
Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла II - режим — постоянный, с малой скоростью движения щеток, осуществляется в положении IV рычага переключателя 6.
При этом напряжение питания подается на щетку электродвигателя, находящуюся в геометрической нейтрали III - режим — постоянный, с высокой скоростью движения щеток
Имеет место в положении V рычага переключателя 6. При этом напряжение питания подается на щетку, смещенную с геометрической нейтрали
Для разгрузки контактов выключателя зажигания применяется реле
Возможные неисправности очистителя
- Причина неисправности
Метод устранения
Электродвигатель очистителя не работает, биметаллический предохранитель не срабатывает и не перегорает предохранитель F16 в монтажном блоке:
- Повреждены провода питания моторедуктора, окислены наконечники проводов в соединительных колодках
Проверьте провода, поврежденные замените. Зачистите наконечники
- Поврежден переключатель очистителя
Замените переключатель очистителя в подрулевом переключателе
- Зависание щеток электродвигателя, сильное загрязнение или подгорание коллектора
Проверьте, устраните зависание щеток или замените поврежденные детали; зачистите коллектор
- Обрыв провода в обмотке якоря электродвигателя
Замените якорь или моторедуктор
Электродвигатель очистителя не работает, биметаллический предохранитель срабатывает или перегорает предохранитель F16 в монтажном блоке:
- Рычаги механизма очистителя деформированы и задевают за детали кузова
Проверьте, выправьте рычаги или замените очиститель
- Щетки примерзли к стеклу
Оторвите щетки от стекла, не допуская повреждения резиновой ленты
- В механизм очистителя попал посторонний предмет
Проверьте, извлеките предмет
- Короткое замыкание в обмотке якоря электродвигателя
Замените моторедуктор или якорь электродвигателя
Электродвигатель очистителя не работает в прерывистом режиме:
- Поврежден переключатель очистителя
Замените переключатель очистителя в подрулевом переключателе
- Повреждено реле очистителя
Замените реле
Электродвигатель очистителя не останавливается в прерывистом режиме:
- Повреждено реле очистителя
Замените реле очистителя
- Кулачок шестерни моторедуктора не отгибает пружинную пластину концевого выключателя
Подогните пластину выключателя, чтобы кулачок отгибал пластину, или подогните контакты концевого выключателя
- Загрязнение контактов концевого выключателя в моторедукторе
Зачистите контакты выключателя
Электродвигатель очистителя работает, щетки не движутся:
- Поломаны зубья шестерни моторедуктора
Замените шестерню
- Слабое крепление кривошипа на оси шестерни моторедуктора
Проверьте, затяните гайку крепления кривошипа, установив его в конечном положении
Ремонт очистителя заключается в основном в правке деформированных тяг и рычагов или замене их новыми.
Неисправный моторедуктор рекомендуется заменять новым
Для снятия очистителя:
Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.
Снимите рычаги щеток с валиков механизма стеклоочистителя.
Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу.
С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.
Снимите по одному защитному колпачку с обеих сторон.
Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.
Снимите резиновые выравнивающие шайбы с обеих сторон.
Откройте капот и отсоедините колодку с проводами от колодки жгута.
Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом, иначе он будет мешать вынуть стеклоочиститель
Снимите крышку блока реле и предохранителей.
Выньте все реле из блока: они будут мешать снятию стеклоочистителя.

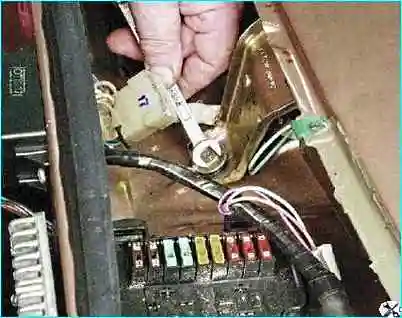

Отверните болт нижнего крепления кронштейна стеклоочистителя.
Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.
Снимите держатель с проводов, чтобы не потерять его.
Выведите валики механизма стеклоочистителя из отверстий в кузове.
Сдвиньте стеклоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя).
Повернув стеклоочиститель, выведите его двигатель из отсека.
Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ МОТОРЕДУКТОРА ОЧИСТИТЕЛЯ
Если пружины щеток повреждены или потеряли упругость, замените их.
Проверьте легкость перемещения щеток в щеткодержателе.
Они должны перемещаться свободно, без заеданий.
Замените изношенные или имеющие сколы щетки.
При замене припаяйте выводы новых щеток к щеткодержателю.
Зачистите коллектор мелкой шкуркой, если он загрязнен или на нем имеются риски, царапины и т.п.
При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе.
При обнаружении следов заедания на шейках якоря зачистите шейки мелкой шкуркой.
Замените шестерню редуктора с сильно изношенными или поломанными зубьями.
Выправите погнутые тяги. Если это невозможно, замените тяги в сборе.
При повреждении шлицев или резьбы валиков замените тяги в сборе.
Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкой шкуркой.
Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки, а также другие резиновые детали
