На автомобилях установлена электронная комбинация приборов
Она включает в себя спидометр, счетчик общего и суточного пробега автомобиля (одометр) с жидкокристаллическим индикатором, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, индикатор времени и температуры окружающего воздуха, 12 контрольных ламп и 6 ламп освещения шкалы.
Показания суточного счетчика пробега автомобиля можно устанавливать на нуль кнопкой, расположенной справа от индикатора.
При выключении зажигания показания суточного счетчика не изменяются, но при отсоединении аккумуляторной батареи его показания сбрасываются.
Показания счетчика общего пробега сохраняются при отключении аккумуляторной батареи.
Работой приборов управляет электронный модуль, в который поступают сигналы от датчиков
Механизмы указателей температуры и уровня топлива — магнитоэлектрического типа.
Стрелки тахометра и спидометра приводятся шаговыми электродвигателями.
Контрольная лампа резерва топлива включается электронным модулем при сопротивлении 252 ±2 Ом на датчике уровня топлива, что соответствует 1/5 топливного бака или остатку топлива 5,33 л.
Адреса выводных штекеров комбинации приборов даны в таблице.

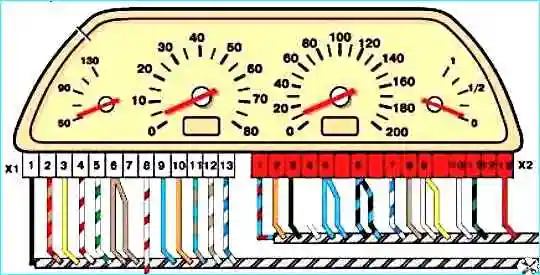

Порядок условной нумерации штекеров в колодках комбинации приборов указан на рисунке.
Электронная комбинация приборов ремонту не подлежит, за исключением замены контрольных ламп и ламп освещения приборов.
Составляющие узлы комбинации приборов в запасные части не поставляются.
Неисправности и методы устранения
- Причина неисправности
Метод устранения
Не работает указатель температуры или уровня топлива:
- Повреждена комбинация приборов
Замените комбинацию приборов
- Неисправен датчик прибора
Замените датчик
- Повреждены провода или окислены их наконечники
Проверьте провода, восстановите соединения
Не работают какие-либо контрольные лампы:
- Перегорела пампа
Замените лампу
- Неисправен датчик лампы
Замените датчик
- Обрыв в проводах, окисление наконечников проводов
Замените поврежденные провода, зачистите наконечники
Недостаточный прижим контактов патрона лампы к печатной плате
Подогните контакты патрона лампы или замените его
Таблица 1 Адреса выводных штекеров комбинации приборов
№ штекера - Адрес (назначение) штекера
Колодка белого цвета (Х1)
1 - корпус «масса»
2 - Низковольтный вход тахометра
3 - Высоковольтный вход тахометра
4 - К предохранителю F3 монтажного блока ('"+"аккумуляторной батареи)
5 - К датчику температуры охлаждающей жидкости
6 - К предохранителю F10 монтажного блока
7 -
8 - К контроллеру управления двигателем
9 - К контроллеру управления двигателем
10 - К предохранителю F16 (к клемме "15" выключателя зажигания)
11 - К выключателю стояночного тормоза
12 -
13 - К датчику контрольной лампы давления масла
Колодка красного цвета (Х2)
1 - К датчику температуры окружающего воздуха
2 - К предохранителю F16 (к клемме "15" выключателя зажигания)
3 - корпус (масса)
4 - К регулятору освещения приборов
5 - К переключателю указателей поворота (правый борт)
6 - К переключателю указателей поворота (левый борт)
7 - К датчику уровня тормозной жидкости
8 - К бортовому компьютеру
9 - К датчику скорости
10 - К датчику указателя уровня топлива
11 - К предохранителю F14 монтажного блока
12 - К выключателю аварийной сигнализации (не используется)
13 - К клемме "50" выключателя зажигания
