Снятие узлов подачи воздуха двигателя ВАЗ-2108

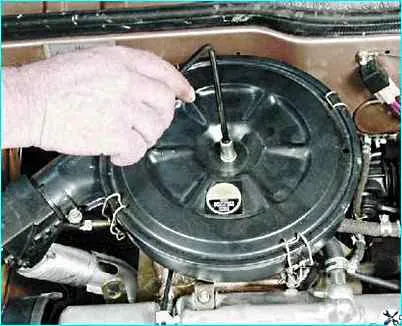

Отверните гайку крепления крышки фильтра и снимите шайбу.

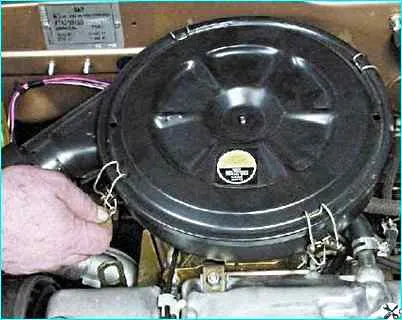

Отстегните четыре пружинных зажима.

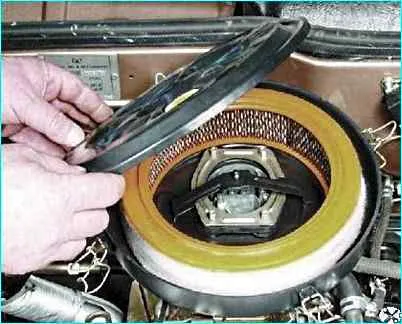

Снимите крышку воздушного фильтра.

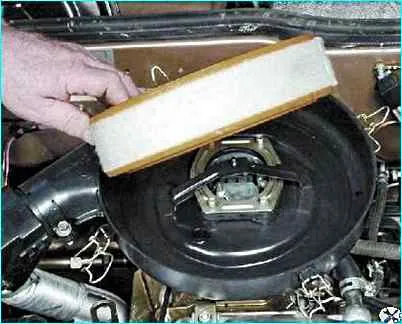

Выньте из корпуса фильтрующий элемент.

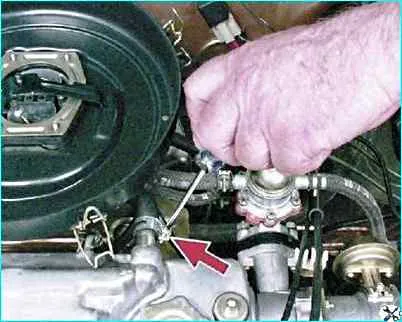

Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов.

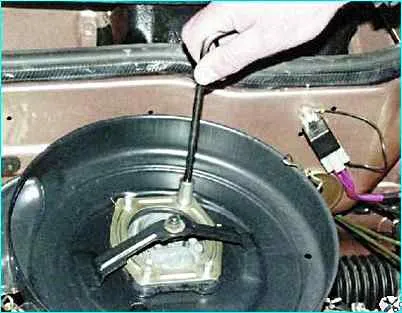

Отверните четыре гайки.

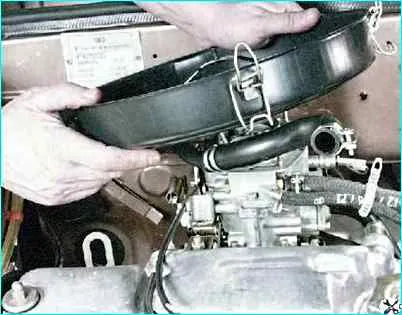

Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка
Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута
Снятие узлов подачи воздуха двигателя ВАЗ-2111
Если нужно поменять элемент воздушного фильтра, то проделываем следующие операции:

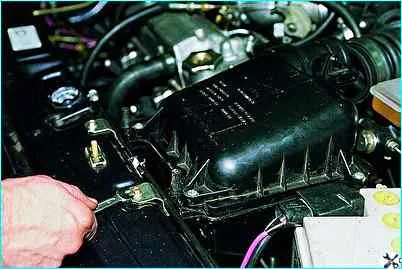

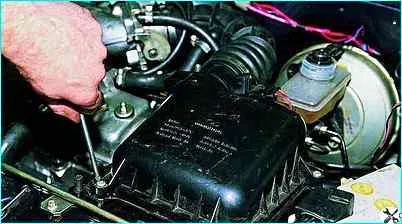

Крестообразной отверткой отворачиваем четыре винта крепления крышки корпуса воздушного фильтра

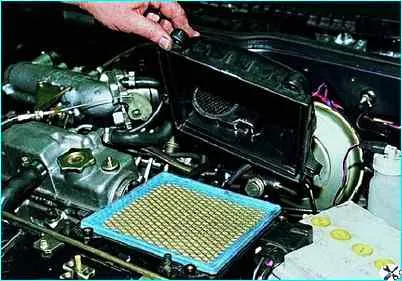

Приподнимаем крышку воздушного фильтра

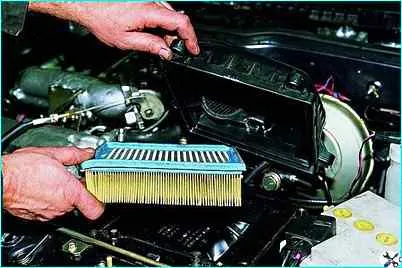

Извлекаем сменный элемент фильтра
Устанавливаем элемент и крышку в обратной последовательности
Если нужно снять корпус воздушного фильтра, проделываем следующие операции:

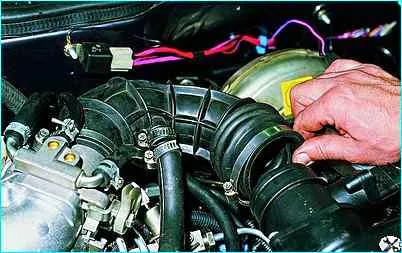

Отсоединяем воздушный шланг от корпуса датчика массового расхода воздуха

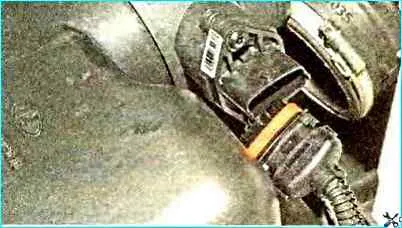

Отсоединяем разъем от датчика массового расхода воздуха
Ключом на 8 отворачиваем два болта крепления кронштейнов передних опор корпуса фильтра.
Поддеваем отверткой заднюю опору корпуса фильтра и вынимаем ее из отверстия кронштейна.

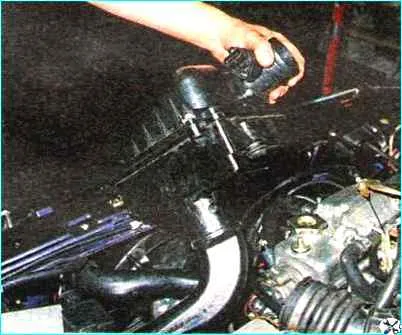

Снимаем корпус фильтра с датчиком массового расхода воздуха, заборником холодного воздуха и кронштейнами передних опор
Устанавливаем корпус фильтра в обратной последовательности
Для облегчения установки резиновых опор в отверстия кронштейнов смазываем опоры, проникающей смазкой типа WD-40.
