Снятие комбинации приборов на автомобиле с панелью приборов 2108
Комбинацию приборов обычно снимают для замены ламп подсветки, ремонта или для снятия панели приборов
Отсоединяем клемму минусового провода от аккумулятора.
Отсоединяем трос спидометра от привода на коробке передач.

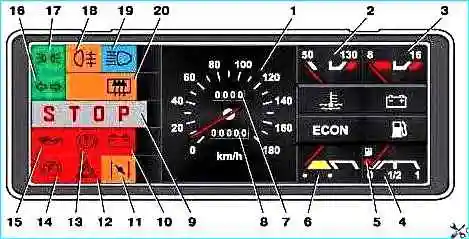

Комбинация приборов: 1 – Спидометр; 2 - Указатель температуры охлаждающей жидкости; 3 - Вольтметр; 4 - Указатель уровня топлива; 5 - Контрольная лампа резервного остатка топлива; 6 - Эконометр; 7 - Счетчик суточного пробега; 8 - Счетчик суммарного пробега; 9 - Контрольная лампа “Stop”; 10 - Контрольная лампа заряда аккумуляторной батареи; 11 - Контрольная лампа прикрытия воздушной заслонки карбюратора; 12 - Контрольная лампа включения аварийной сигнализации; 13 - Контрольная лампа падения уровня тормозной жидкости; 14 - Контрольная лампа включения стояночного тормоза; 15 - Контрольная лампа аварийного давления масла; 16 - Контрольная лампа включения указателей поворота; 17 - Контрольная лампа включения габаритных фонарей; 18 - Контрольная лампа включения задних противотуманных фонарей; 19 - Контрольная лампа включения дальнего света фар; 20 - Контрольная лампа включения обогрева стекла двери задка
Трос спидометра от привода отсоединяем для того, чтобы был свободный ход комбинации приборов при ее отсоединении.

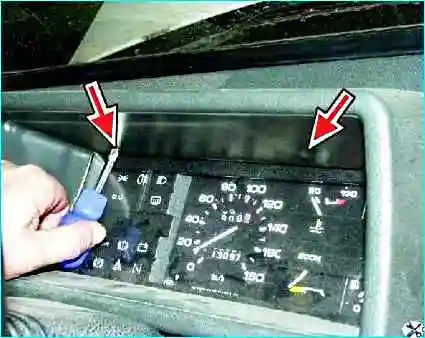

Отверните два винта крепления козырька комбинации приборов.

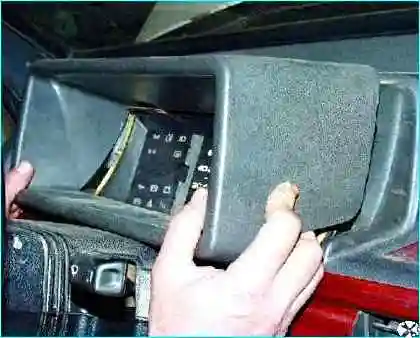

Снимите козырек комбинации приборов.

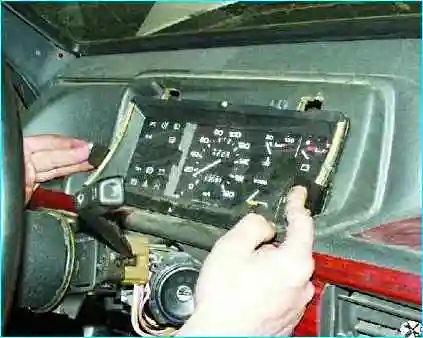

Сожмите пружинные зажимы.

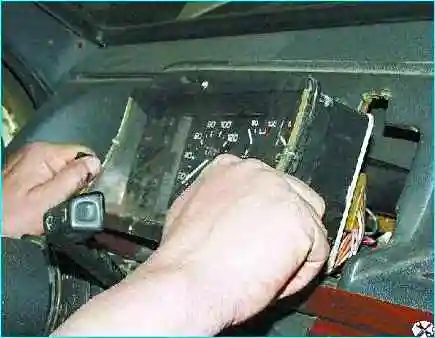

Выньте корпус комбинации приборов из панели.

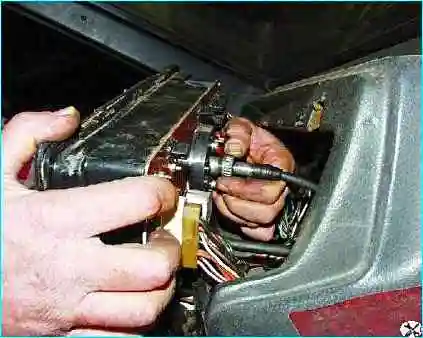

Отверните гайку крепления и отсоедините трос от спидометра.

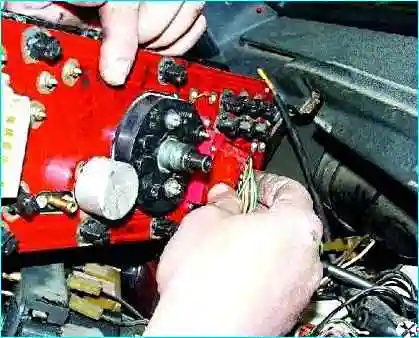

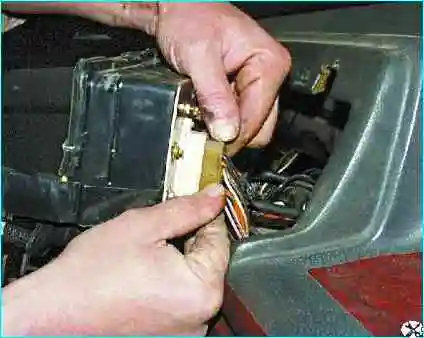

Отсоедините белую колодку с проводами от комбинации приборов.

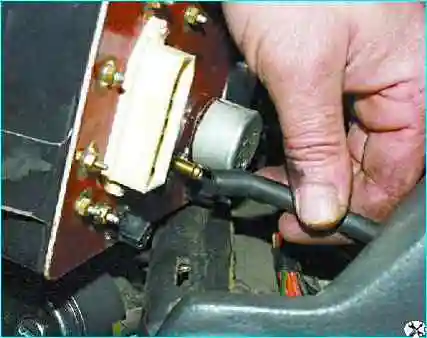

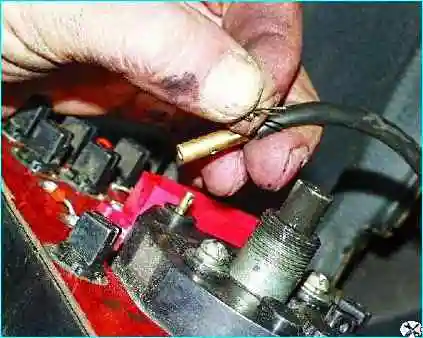

Снимите шланг с штуцера эконометра.

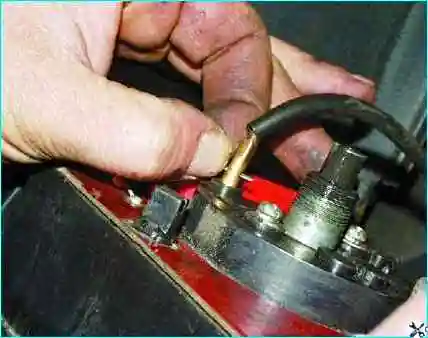

Выньте шплинт.
Отсоедините от спидометра трос сброса показаний счетчика суточного пробега
Отсоедините красную колодку от комбинации приборов
Устанавливаем комбинацию приборов в обратной последовательности
