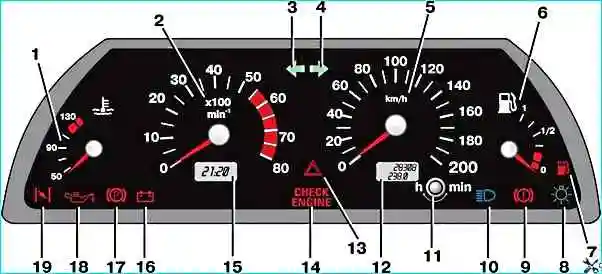

На автомобилях ВАЗ-2114 и ВАЗ-2115 установлена электронная комбинация приборов
Она включает в себя спидометр, счетчик общего и суточного пробега автомобиля (одометр) с жидкокристаллическим индикатором, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, индикатор времени и температуры окружающего воздуха, 12 контрольных ламп и 6 ламп освещения шкалы.
Показания суточного счетчика пробега автомобиля можно устанавливать на нуль кнопкой, расположенной справа от индикатора.
При выключении зажигания показания суточного счетчика не изменяются, но при отсоединении аккумуляторной батареи его показания сбрасываются.
Показания счетчика общего пробега сохраняются при отключении аккумуляторной батареи.
Работой приборов управляет электронный модуль, в который поступают сигналы от датчиков.
Механизмы указателей температуры и уровня топлива — магнитоэлектрического типа.
Стрелки тахометра и спидометра приводятся шаговыми электродвигателями.
Контрольная лампа резерва топлива включается электронным модулем при сопротивлении 252 ±2 Ом на датчике уровня топлива, что соответствует 1/8 топливного бака или остатку топлива 5,38 л.
Для снятия комбинации приборов:
Снимаем рукоятки рычагов управления отопителем, отворачиваем саморезы крепления щитка панели приборов и отводим щиток в сторону, не отсоединяя колодок жгутов проводов.

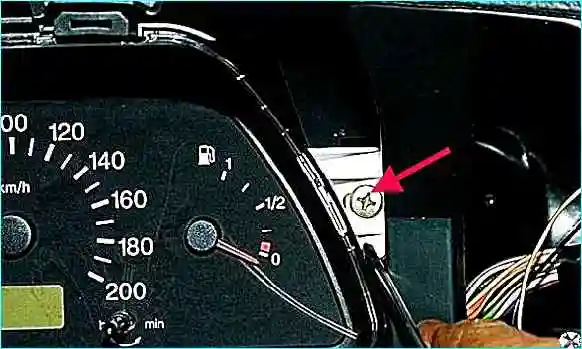

Крестообразной отверткой отворачиваем два самореза крепления комбинации приборов.

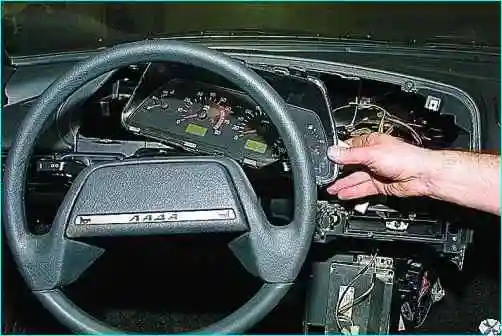

Выводим комбинацию приборов из отверстия в панели.

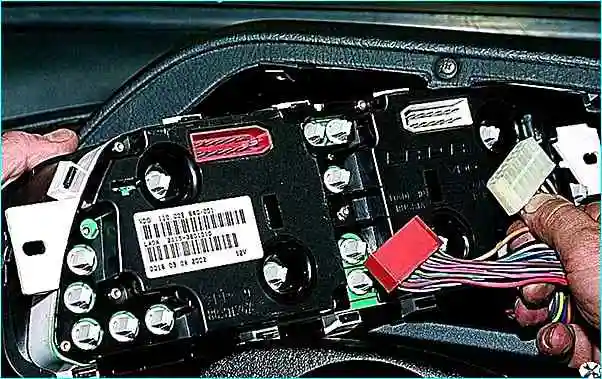

Отсоединяем колодки жгутов проводов: красную - от колодки красного цвета, белую - от белой.
Устанавливаем комбинацию приборов в обратной последовательности.
