Система обогрева заднего стекла (стекла двери задка) ВАЗ-2109
Нагревательный элемент стекла подключен через реле типа 113.3747, установленного в монтажном блоке
При включении обогрева загорается оранжевая контрольная лампа
Напряжение к выключателю подается только при включенном зажигании.

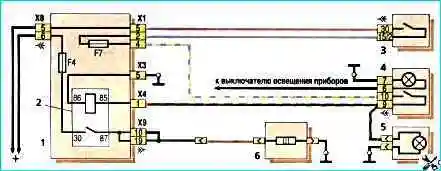

Схема включения элемента обогрева заднего стекла: 1 - монтажный блок; 2 - реле включения обогрева заднего стекла; 3 - выключатель зажигания; 4 - выключатель обогрева заднего стекла; 5 - контрольная лампа обогрева заднего стекла; 6 - элемент обогрева заднего стекла
При выходе из строя нагревательного элемента заменяют стекло.
