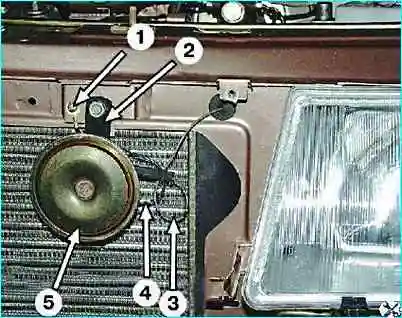

Сигнал закреплен в моторном отсеке на кронштейне, приваренном к панели рамки радиатора

Включается кнопкой на рулевом колесе

Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненные контакты — на соединителе подрулевого переключателя.

Отсоедините провод от клеммы “ – ” аккумуляторной батареи.

Снятие и регулировка звукового сигнала

Автомобили могут комплектоваться звуковыми сигналами типов С–304 или С–305 (разборные) или типов 20.3721-01 или 201.3721-01 (неразборные).

Рассмотрим сигнал типа 20.3721-01.

Снятие и регулировка звукового сигналаСнятие и регулировка звукового сигнала

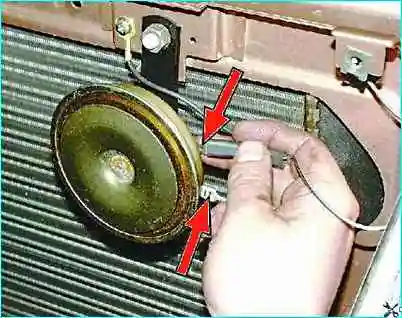

Снимите облицовку радиатора и отсоедините два провода от контактов сигнала

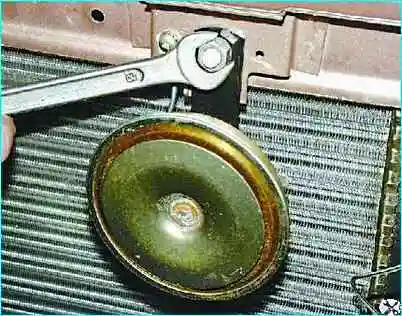

Отверните гайку крепления кронштейна сигнала к кузову.

Снятие и регулировка звукового сигнала

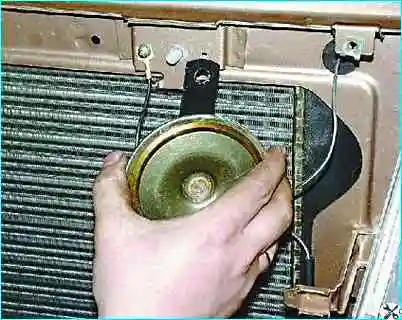

Снимите звуковой сигнал

Снятие и регулировка звукового сигналаСнятие и регулировка звукового сигнала

При необходимости отверните гайку крепления и снимите кронштейн с корпуса сигнала

Зачистите окисленные контакты сигнала

Снятие и регулировка звукового сигнала

Для регулировки сигнала зажмите его за кронштейн в тисках и подключите к контактам сигнала аккумуляторную батарею.

Поворачивая регулировочный винт в соответствующую сторону, добейтесь требуемого звучания сигнала.

Если громкость сигнала не удается отрегулировать, замените звуковой сигнал.

Установите звуковой сигнал в обратном порядке.
