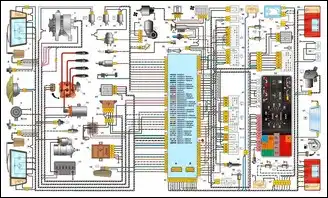

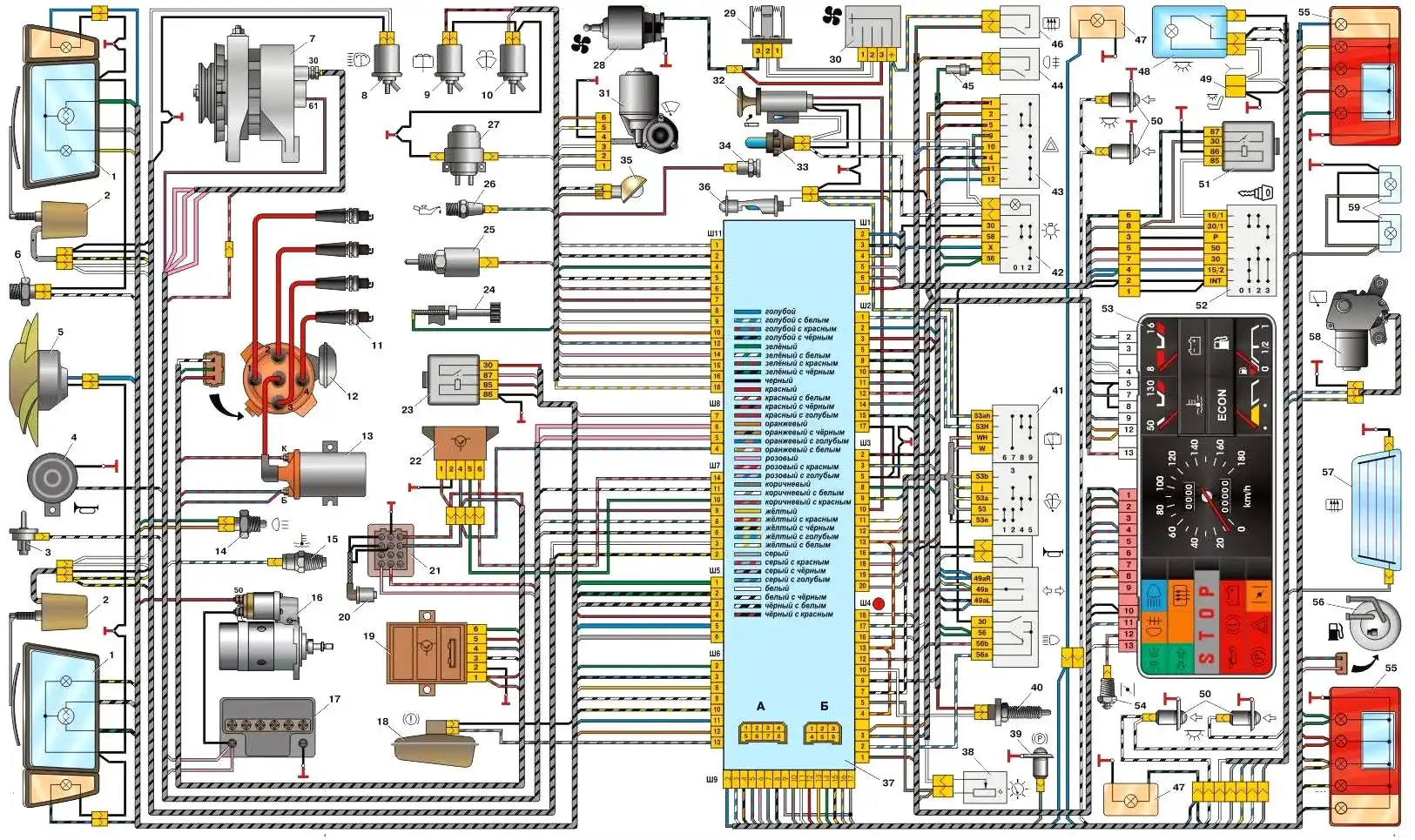

Электросхема жгутов проводов автомобиля ВАЗ-2109

Детали схемы:

  • 1 – блок-фара
  • 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей)
  • 3 – выключатель подкапотной лампы
  • 4 – звуковой сигнал
  • 5 – электродвигатель вентилятора системы охлаждения двигателя
  • 6 – датчик включения электродвигателя вентилятора
  • 7 – генератор
  • 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей)
  • 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей)
  • 10 – электромагнитный клапан включения омыва ветрового стекла
  • 11 – свечи зажигания
  • 12 – датчик–распределитель зажигания
  • 13 – катушка зажигания
  • 14 – выключатель света заднего хода
  • 15 – датчик указателя температуры охлаждающей жидкости
  • 16 – стартер
  • 17 – аккумуляторная батарея
  • 18 – датчик уровня тормозной жидкости
  • 19 – коммутатор
  • 20 – датчик верхней мертвой точки 1-го цилиндра
  • 21 – колодка диагностики
  • 22 – блок управления электромагнитным клапаном карбюратора
  • 23 – реле включения стартера
  • 24 – концевой выключатель карбюратора
  • 25 – электромагнитный клапан карбюратора
  • 26 – датчик контрольной лампы давления масла
  • 27 – электродвигатель омывателя стекол
  • 28 – электродвигатель вентилятора отопителя
  • 29 – дополнительный резистор электродвигателя отопителя
  • 30 – переключатель вентилятора отопителя
  • 31 – электродвигатель очистителя ветрового стекла
  • 32 – прикуриватель
  • 33 – лампа подсветки рычагов отопителя
  • 34 – штепсельная розетка для переносной лампы
  • 35 – подкапотная лампа
  • 36 – лампа освещения вещевого ящика
  • 37 – монтажный блок
  • 38 – выключатель освещения приборов
  • 39 – выключатель контрольной лампы стояночного тормоза
  • 40 – выключатель стоп-сигнала
  • 41 – подрулевой переключатель
  • 42 – выключатель наружного освещения
  • 43 – выключатель аварийной сигнализации
  • 44 – выключатель заднего противотуманного света
  • 45 – предохранитель цепи противотуманного света
  • 46 – выключатель обогрева заднего стекла
  • 47 – боковые указатели поворота
  • 48 – плафон
  • 49 – разъем для подключения к плафону индивидуального освещения
  • 50 – выключатели плафона на стойках дверей
  • 51 – реле зажигания
  • 52 – выключатель зажигания
  • 53 – комбинация приборов
  • 54 – выключатель контрольной лампы воздушной заслонки карбюратора
  • 55 – задние фонари
  • 56 – датчик указателя уровня и резерва топлива
  • 57 – элемент обогрева заднего стекла
  • 58 – электродвигатель очистителя заднего стекла
  • 59 – фонари освещения номерного знака
  • А – порядок условной нумерации штекеров в колодке выключателя зажигания
  • Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла

Электрооборудование ВАЗ-2109 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается
