Схема жгутов проводов ВАЗ-2106

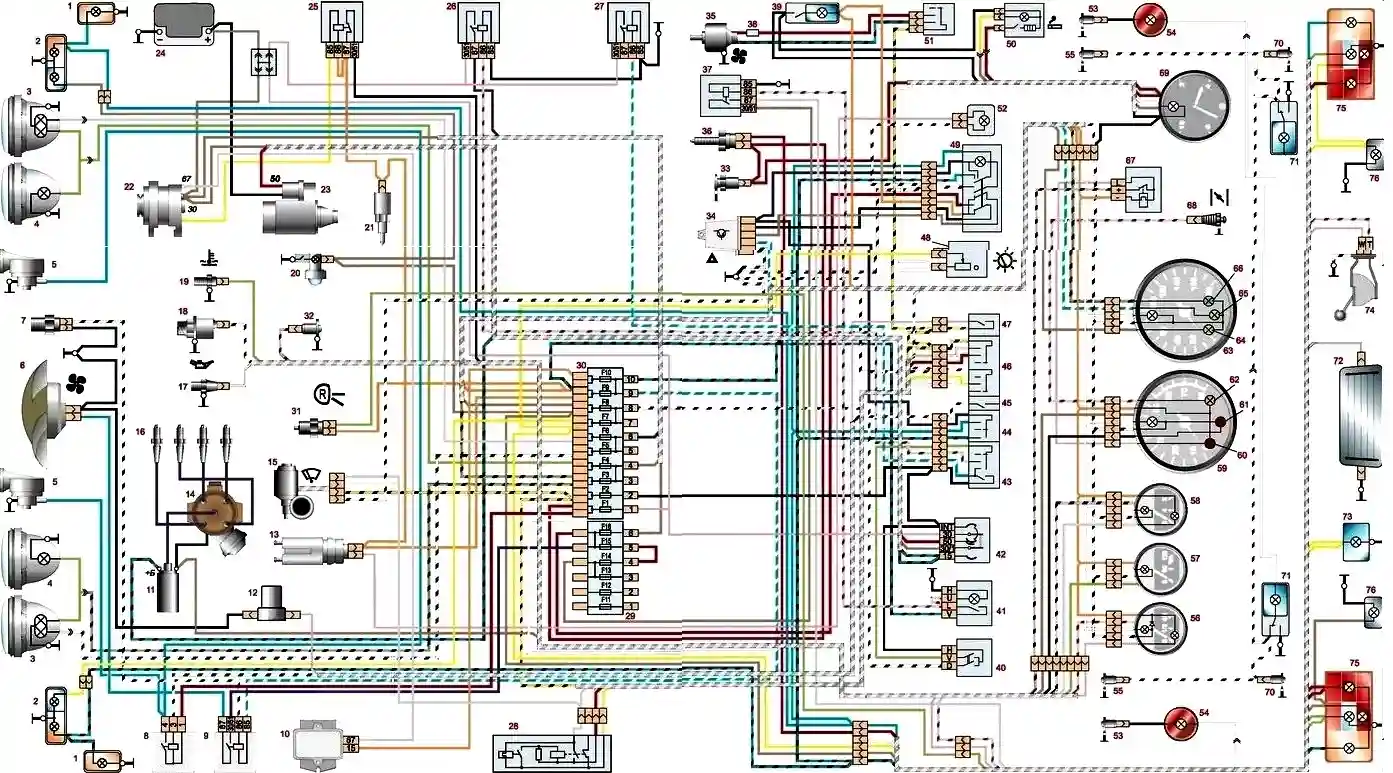

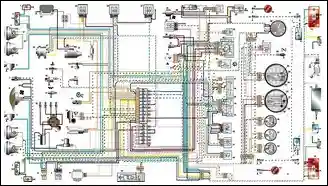

Схема электрооборудования автомобиля ВАЗ-2106: 1 — боковые указатели поворота; 2 — подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; 6 — электродвигатель вентилятора системы охлаждения двигателя; 7 — датчик включения электродвигателя вентилятора; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора; 10 — регулятор напряжения; 11 — катушка зажигания; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель сигналов торможения; 37 — реле обогрева заднего стекла [Устанавливалось на часть автомобилей.]; 38 — дополнительный резистор электродвигателя отопителя; 39 — лампа освещения багажника; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель (замок) зажигания; 43 — переключатель света фар; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня жидкости в бачке гидропривода тормозов; 53 — выключатели фонарей сигнализации открытых передних дверей*; 54 — фонари сигнализации открытых передних дверей*; 55 — выключатели плафонов, расположенные в передних дверях; 56 — указатель уровня топлива с контрольной лампой резерва; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа включения стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа включения наружного освещения; 65 — контрольная лампа включения указателей поворота; 66 — контрольная лампа включения дальнего света фар; 67 — реле-прерыватель контрольной лампы включения стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в задних дверях; 71 — плафоны освещения салона; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака
