Электросхема автомобиля ВАЗ-2105

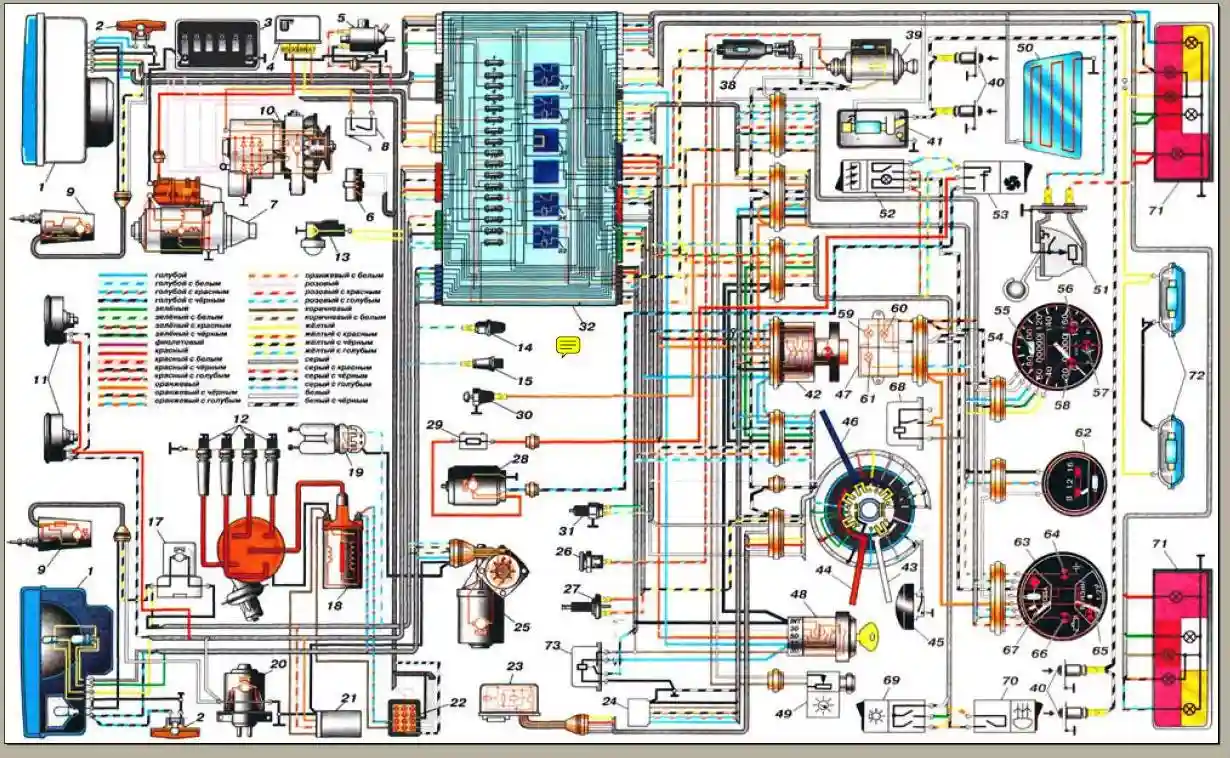

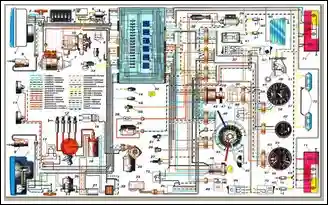

Схема электрооборудования автомобиля ВАЗ-2105:
- 1. Блок-фара (фара, объединенная с передним фонарем). 2. Боковые указатели поворота.
- 3. Аккумуляторная батарея. 4. Реле включения стартера. 5. Пневмоклапан системы холостого хода карбюратора. 6. Датчик верхней мертвой точки поршня в первом цилиндре. 7. Стартер.
- 8. Микровыключатель карбюратора. 9. Электродвигатели очистителей фар. 10. Генератор. 11. Звуковые сигналы. 12. Свечи зажигания. 13. Подкапотная лампа.
- 14. Датчик указателя температуры охлаждающей жидкости. 15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания. 17. Электродвигатель омывателя ветрового стекла. 18. Катушка зажигания.
- 19. Датчик недостаточного уровня тормозной жидкости. 20. Электродвигатель омывателя фар. 21. Блок управления пневмоклапаном. 22. Колодка диагностики. 23. Реле стеклоочистителя. 24. Реле-прерыватель указателей поворота и аварийной сигнализации.
- 25. Электродвигатель стеклоочистителя. 26. Штепсельная розетка для переносной лампы. 27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя. 29. Дополнительный резистор электродвигателя отопителя.
- 30. Выключатель контрольной лампы стояночного тормоза. 31. Выключатель света заднего хода. 32. Монтажный блок. 33. Реле включения ближнего света фар.
- 34. Реле включения дальнего света фар. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар. 37. Реле включения обогрева заднего стекла.
- 38. Лампа освещения вещевого ящика. 39. Прикуриватель. 40. Выключатели плафона, расположенные в стойках дверей. 41. Плафон внутреннего освещения кузова. 42. Выключатель аварийной сигнализации.
- 43. Переключатель указателей поворота. 44. Переключатель света фар. 45. Выключатель звукового сигнала. 46. Выключатель омывателя и стеклоочистителя ветрового стекла.
- 47. Блок контрольных ламп. 48. Выключатель зажигания. 49. Выключатель-регулятор освещения приборов. 50. Элемент обогрева заднего стекла. 51. Датчик указателя уровня и резерва топлива.
- 52 Выключатель обогрева заднего стекла с контрольной лампой включения. 53. Переключатель электродвигателя отопителя. 54. Спидометр. 55. Лампа освещения приборов. 56. Контрольная лампа дальнего света фар.
- 57. Контрольная лампа указателей поворота. 58. Контрольная лампа наружного освещения. 59. Контрольная лампа стояночного тормоза. 60. Контрольная лампа включения заднего противотуманного света.
- 61. Контрольная лампа уровня тормозной жидкости. 62. Вольтметр. 63. Комбинация приборов. 64. Контрольная лампа заряда аккумуляторной батареи. 65. Указатель уровня и резерва топлива.
- 66. Контрольная лампа давления масла. 67. Указатель температуры охлаждающей жидкости. 68. Реле-прерыватель контрольной лампы стояночного тормоза. 69. Выключатель наружного освещения.
- 70. Выключатель противотуманного света в задних фонарях. 71. Задние фонари. 72. Фонари освещения номерного знака. 73. Реле зажигания.
