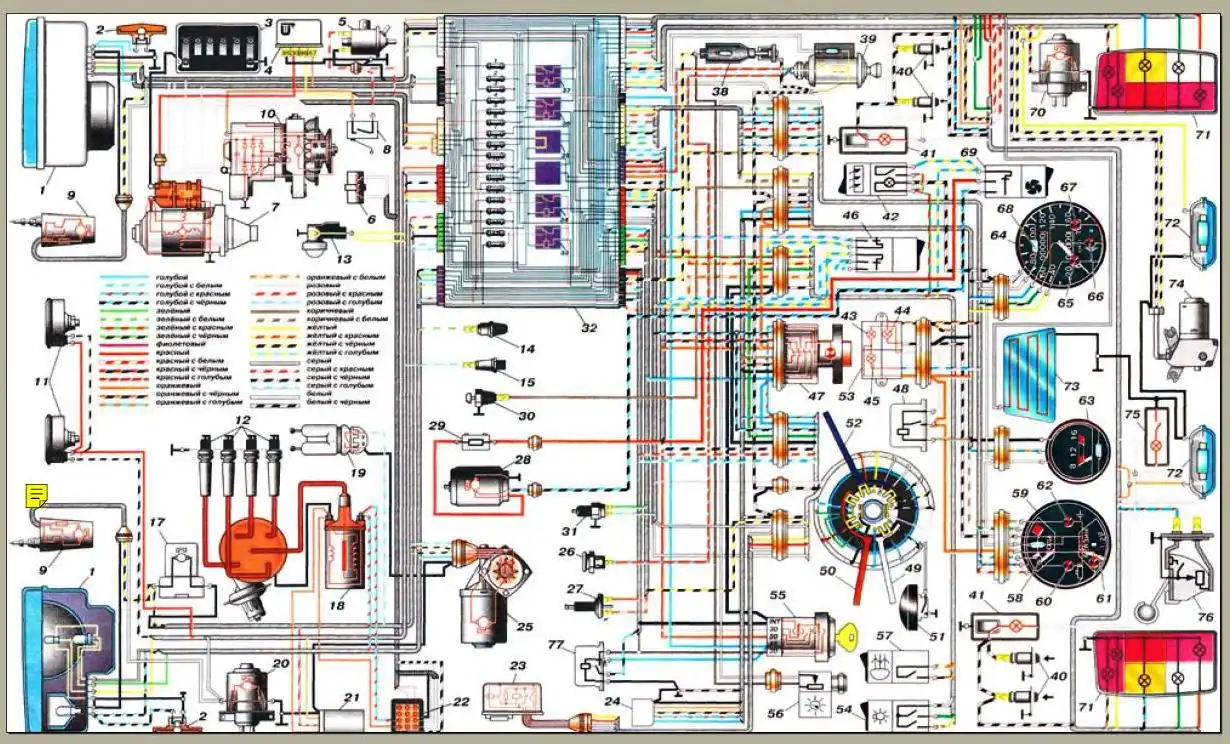

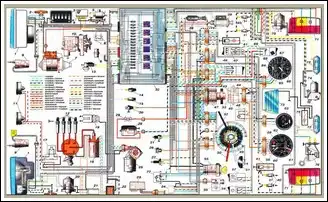

Схема электрооборудования автомобиля ВАЗ-2104
1 Блок-фара (фара, объединенная с передним фонарем). 2. Боковые указатели поворота. 3. Аккумуляторная батарея. 4. Реле включения стартера. 5. Пневмоклапан системы холостого хода карбюратора. 6. Датчик верхней мертвой точки поршня в первом цилиндре. 7. Стартер. 8. Микровыключатель карбюратора. 9. Электродвигатели очистителей фар. 10. Генератор. 11. Звуковые сигналы. 12. Свечи зажигания. 13. Подкапотная лампа. 14. Датчик указателя температуры охлаждающей жидкости. 15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания. 17. Электродвигатель омывателя ветрового стекла. 18. Катушка зажигания. 19. Датчик недостаточного уровня тормозной жидкости. 20. Электродвигатель омывателя фар. 21. Блок управления пневмоклапаном. 22. Колодка диагностики. 23. Реле стеклоочистителя. 24. Реле-прерыватель указателей поворота и аварийной сигнализации. 25. Электродвигатель стеклоочистителя. 26. Штепсельная розетка для переносной лампы. 27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя. 29. Дополнительный резистор электродвигателя отопителя. 30. Выключатель контрольной лампы стояночного тормоза. 31. Выключатель света заднего хода. 32. Монтажный блок. 33. Реле включения ближнего света фар. 34. Реле включения дальнего света фар. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар. 37. Реле включения обогрева заднего стекла. 38. Лампа освещения вещевого ящика. 39. Прикуриватель. 40. Выключатели плафона, расположенные в стойках дверей. 41. Плафон внутреннего освещения кузова. 42. Выключатель обогрева заднего стекла с контрольной лампой включения 43 Контрольная лампа стояночного тормоза. 44. Контрольная лампа включения заднего противотуманного света. 45. Контрольная лампа уровня тормозной жидкости. 46. Переключатель смывателя и очистителя заднего стекла. 47. Выключатель аварийной сигнализации. 48 Реле-прерыватель контрольной лампы стояночного тормоза. 49. Переключатель указателей поворота. 50. Переключатель света фар. 51. Выключатель звукового сигнала. 52. Выключатель стеклоочистителя и омывателя ветрового стекла и фар. 53. Блок контрольных ламп. 54. Переключатель наружного освещения. 55. Выключатель зажигания. 56. Выключатель-регулятор освещения приборов. 57. Выключатель противотуманного света в задних фонарях. 58. Указатель температуры охлаждающей жидкости. 59. Комбинация приборов. 60. Контрольная лампа давления масла. 61. Указатель уровня топлива с контрольной лампой резерва. 62. Контрольная лампа заряда аккумуляторной батареи. 63. Вольтметр. 64. Спидометр. 65. Контрольная лампа габаритного света. 66. Контрольная лампа указателей поворота. 67. Контрольная лампа дальнего света фар. 68. Лампа освещения приборов. 69. Переключатель электродвигателя отопителя. 70. Электродвигатель омывателя заднего стекла. 71. Задние фонари. 72. Фонари освещения номерного знака. 73. Элемент обогрева заднего стекла. 74. Электродвигатель очистителя заднего стекла. 75. Плафон освещения задней части кузова. 76. Датчик указателя уровня и резерва топлива. 77. Реле зажигания.
