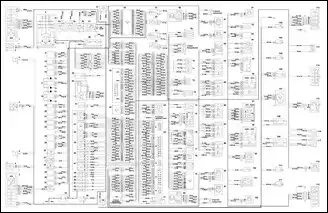

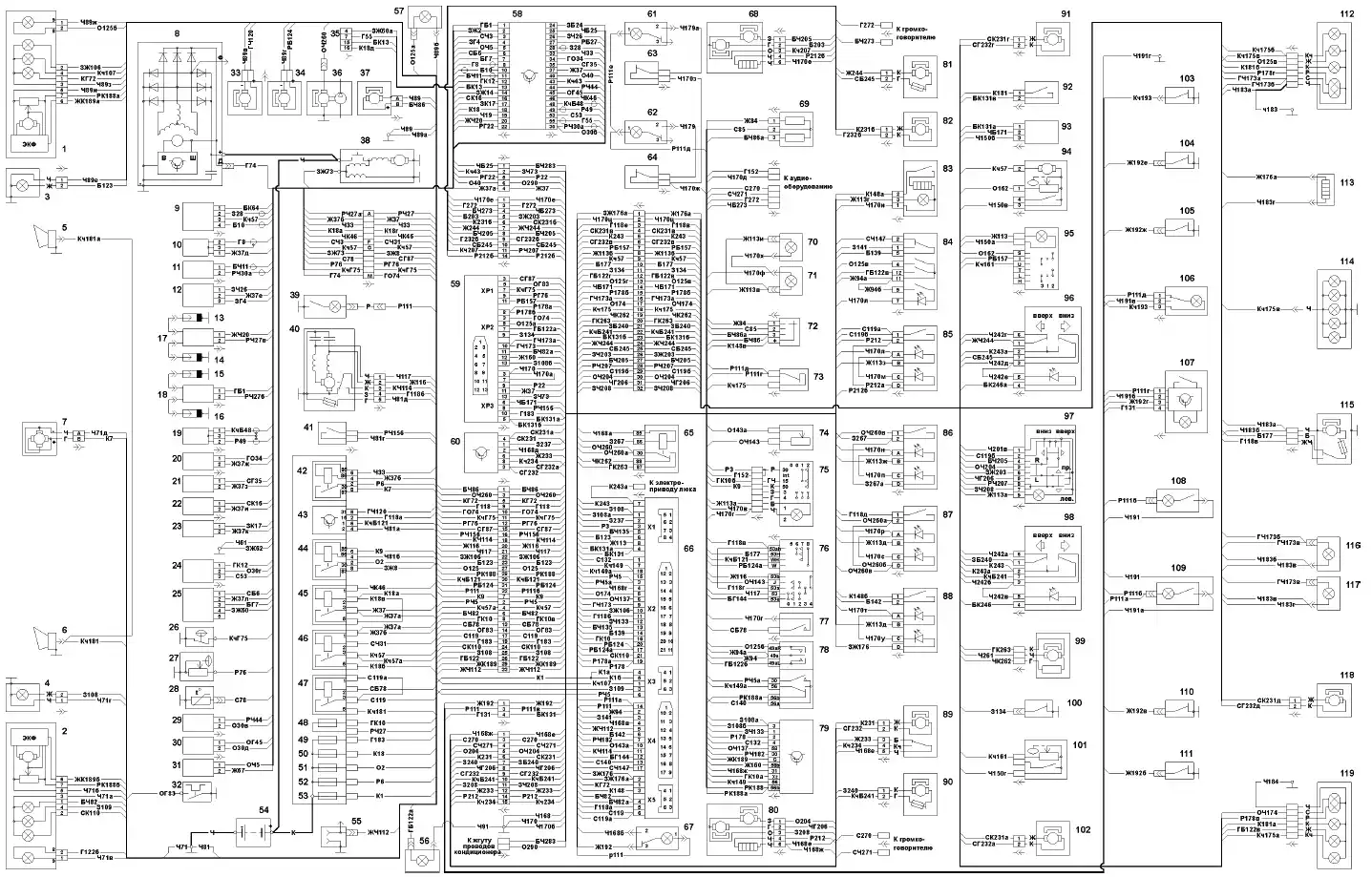

Схема жгутов проводов УАЗ Патриот



  • 1.2 - Блок-фара
  • 3,4 - Фара противотуманная
  • 5,6 - Сигнал звуковой
  • 7 - Электровентилятор
  • 8 - Генератор
  • 9 - Датчик кислорода
  • 10 - Датчик положения распределительного вала
  • 11 - Датчик детонации
  • 12 - Регулятор дополнительного воздуха
  • 13...16 - Свеча зажигания
  • 17,18 - Катушка зажигания
  • 19 - Датчик положения коленчатого вала
  • 20...23 - Форсунка топливная
  • 24 - Датчик положения дроссельной заслонки
  • 25 - Датчик массового расхода воздуха
  • 26 - Датчик сигнализатора аварийного давления масла
  • 27 - Датчик указателя давления масла
  • 28 - Датчик указателя температуры охлаждающей жидкости
  • 29 - Датчик температуры воздуха
  • 30 - Датчик температуры охлаждающей жидкости
  • 31 - Клапан адсорбера
  • 32 - Датчик сигнализатора аварийной температуры охлаждающей жидкости
  • 33, 34 - Электромотонасос омывателя стекол
  • 35 - Колодка диагностики
  • 36 - Электродвигатель с насосом
  • 37 - Электродвигатель отопителя
  • 38 - Стартер
  • 39 - Лампа подкапотная
  • 40 - Моторедуктор очистителя переднего стекла
  • 41 - Выключ. Сигнализ. неисправности тормозов
  • 42 - Реле включения электровентилятора
  • 43 - Реле включения омывателя заднего стекла
  • 44 - Реле включения стартера
  • 45 - Реле главное
  • 46 - Реле электробензонасоса
  • 47 - Реле включения звуковых сигналов
  • 48 - Предохранитель штыревой 10А
  • 49 - Предохранитель штыревой 5А
  • 50,51 - Предохранитель штыревой 20А
  • 52 - Предохранитель штыревой 25А
  • 53 - Предохранитель штыревой 90А
  • 54 - Батарея аккумуляторная
  • 55 - Розетка штепсельная
  • 56, 57 - Повторитель указателя поворота боковой
  • 58 - Блок управления двигателем
  • 59 - Комбинация приборов
  • 60 - Блок управления электроблок, замков дверей
  • 61, 62 - Плафон подсветки вещевого ящика
  • 63, 64 - Магнит выключателя плафона подсветки
  • 65 - Реле переключения скоростей отопителя
  • 66 - Блок монтажный реле и предохранителей
  • 87 - Плафон подсветки монтажного блока
  • 68 - Зеркало внешнего вида правое
  • 69 - Сопротивление добавочное отопителя
  • 70, 71 - Патрон подсветки блока управл. отопителем
  • 72 - Переключатель электродвигателя отопителя
  • 73 - Выключатель сигнала торможения
  • 74 - Регулятор паузы стеклоочистителя
  • 75 - Выключатель зажигания
  • 76 - Переключатель очистителей, омывателей переднего, заднего стекол
  • 77 - Кнопка включения звуковых сигналов
  • 78 - Переключ. указателей поворота и света фар
  • 79 - Модуль управления светотехникой
  • 80 - Зеркало внешнего вида правое
  • 81 - Электростекпопод. передней правой двери
  • 82 - Моторедуктор замка передней правой двери
  • 83 - Прикуриватель
  • 84 - Выключатель аварийной сигнализации
  • 85 - Выключатель обогрева зеркал внешнего вида
  • 86 - Выключатель скорости отопителя
  • 87 - Выключатель отопителя кузова заднего
  • 88 - Выключатель обогрева стекла двери задка
  • 89 - Моторедуктор замка передней левой двери
  • 90 - Электростекпопод. передней левой двери
  • 91 - Моторедуктор замка задней правой двери
  • 92 - Выключатель света заднего хода
  • 93 - Датчик скорости
  • 94 - Топливный модуль
  • 95 - Переключ. датчиков указателя уровня топлива
  • 96 - Перек. стеклоподъем. передней правой двери
  • 97 - Перекл. управления электроприводом зеркал
  • 98 - Перекл. стеклоподъем. передней левой двери
  • 99 - Отопитель кузова задний
  • 100 - Выключ. сигнализатора стояночного тормоза
  • 101 - Датчик указателя уровня топлива
  • 102 - Моторедуктор замка задней левой двери
  • 103 - Выключ. освещения на стойке двери задка
  • 104, 105 - Выключатель освещения на стойках дверей
  • 106 - Плафон освещения салона задний
  • 107 - Плафон освещения салона центральный
  • 108, 109 - Плафон индивидуального освещения
  • 110, 111 - Выключатель освещения на стойках дверей
  • 112 - Фонарь задний правый
  • 113 - Элемент обогрева заднего стекла
  • 114 - Фонарь дополнительного сигнала торможения
  • 115 - Моторедуктор очистителя заднего стекла
  • 116, 117 - Фонарь освещения номерного знака
  • 118 - Моторедуктор замка двери задка
  • 119 - Фонарь задний левый

 В обозначении комбинированных цветов проводов первая буква обозначает основной цвет провода, а вторая цвет полоски на проводе.

Б – белый; 3 – зеленый; О – оранжевый; Ч- черный; Кч – коричневый; Г- голубой; К – красный; Р – розовый; Ж – желтый; С - серый
