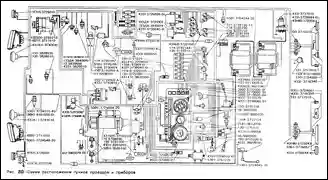

Электрическая схема ЗИЛ-5301

  • 11.5208000  Электродвигатель насоса омывателя ветрового стекла
  • 111-3714010 Плафон кабины в сборе 111.3714
  • 114-3722148 Предохранитель термобиметаллический 10А ПР310 или 292.3722
  • 114-3722230 Предохранитель 30А, ПР3 или 291. 3722
  • 114-3730166 Сопротивление
  • 118К-3709410 Переключатель электродвигателя отопителя
  • 118К-3710134 Выключатель стояночного тормоза ВК412
  • 118К-3730024 Электродвигатель отопителя МЭ272-Б в сборе
  • 120-3715020-Б Розетка штепсельная переносной лампы 47-К в сборе
  • 120-3722150 Предохранитель 20А
  • 13.3839600 Датчик сигнализатора засоренности воздушного фильтра
  • 130-3710110 Выключатель типа 11.3704 кнопочный
  • 130-3715060-А  Лампа подкапотная ПД308А в сборе
  • 130-3716010  Фонарь задний правый ФП130-Б или 357.3716 в сборе
  • 130-3716010-01 Фонарь задний правый ФП130-Б или 356.3716 в сборе
  • 130-3716011-01 Фонарь задний левый ФП130 или 357.3716
  • 130-3721225 Реле универсальное 111.3747
  • 130-3721300 Сигнал шумовой РС508
  • 130-3722105 Предохранитель 6А
  • 130-3722210 Предохранитель 7,5А
  • 130-3828010  Датчик указателя температуры охлаждающей жидкости ТМ100-А
  • 130-3828030  Датчик сигнализатора температуры воды типа ТЛ111
  • 131-3710136-11 Выключатель фонарей заднего хода ВК-403 или 52.3710
  • 131-3714320-Б  Фонарь кабины ПК142-    6002-3711010    Фара головного света левая 6002.3711 или 681.3711
  • 6012-3711010  Фара головного света правая 6012.3731 или 68.3711
  • 68.3711010  Фара головного света правая 6012.3731 или 68.3711 в сборе
  • 681.3711010  Фара головного света левая 6002.3711 или 681.3711 в сборе
  • С2-23-2-33 Резистор
  • УП115.3726010 Указатель поворота передний УП115-3726
  • ЭФП-8101500-01 Электрофакельный подогреватель ЭФП-81013
  • 431410-3830300 Датчик аварийного падения давления типа ММ124Д в сборе
  • 431410-3830300-10 Датчик падения давления в контуре передних и задних тормозов ММ124Д или 2702.3829
  • 431411-3722230 Предохранитель 30А, ПР3 или 291. 3722
  • 431413-3743010  Фара противотуманная ФГ152АБ-0
  • 431920-3702010 Регулятор напряжения 42.3702 или 206.3702 или 207.3702
  • 431920-3702010-01 Регулятор напряжения 42.3702 или 205.3702
  • 432900-3701010 Генератор 2022.3771
  • 432900-3701010 Генератор 2022.3771
  • 131-3717010 Фонарь освещения номерного знака типа ФП134 в сборе
  • 133ВЯ-3803135 Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе
  • 133ГЯ-3715020 Розетка штепсельная переносной лампы ПС400
  • 133ГЯ-3721020 Сигнал звуковой электрический СЗ-3В или 20.3721-01
  • 133ГЯ-3722105 Предохранитель плавкий ПР119Б-01 10А
  • 133Д4-3722105 Предохранитель плавкий 2А, ПРП8Б-01
  • 133Д4-3840010 Датчик сигнализатора уровня охлаждающей жидкости ДУ101-7 или ДКУМ1М
  • 133Д4-3840010-10 Датчик сигнализатора уровня охлаждающей жидкости ДУ101-7 или ДКУМ1М
  • 133Д4-3840014  Блок сигнализатора уровня охлаждающей жидкости СУ1-12 или СКУ1, МС-37.4003
  • 133Д4-3840014-01 Блок сигнализатора уровня охлаждающей жидкости СУ1-12 или СКУ1, МС-37.4003
  • 20.3708000 Стартер 20.3708 или СТ142К
  • 2302.3803010-21 Блок сигнализаторов в сборе
  • 2541.3813000  Тахометр электронный 2541.3813 в сборе
  • 36.3801000  Комбинация приборов
  • 3802.3710000-01 Выключатель противотуманных фар 3802.3717-02.03
  • 3802.3710000-04 Выключатель нагревателя зеркала заднего вида 3802.3710-02.23
  • 3802.3710000-10 Выключатель противотуманного заднего фонаря 3802.3710-02.04
  • 412-3803070-10 Выключатель контрольных ламп
  • 431410-3720010 Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе
  • 431410-3720010-01 Выключатель сигналов торможения ММ125Д или 2802.3829
  • 431410-3722075-10 Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315
  • 431410-3722148 Предохранитель 10 А, ПР310 или 292.3722
  • 431410-3722150 Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315
  • 431410-3722150 Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315
  • 431410-3723032 Панель соединительная 3-клеммная 15.3723
  • 431410-3723043 Панель соединительная 4-х клеммовая в сборе
  • 431410-3723076 Панель соединительная 2-клеммная 14.3723
  • 431410-3829030-10 Датчик сигнализатора аварийного падения давления масла ММ111-Д или АДМ1 или 2602.3829
  • 4331-3708500-10 Выключатель приборов и стартера 20.3704
  • 4331-3709058 Комбинированный переключатель света 66.3709
  • 4331-3709060-01 Переключатель стеклоочистителя 40.3709
  • 4331-3709412 Переключатель габаритных огней и фар головного света П147-04.04
  • 4331-3710510 Выключатель аварийной световой сигнализации
  • 4331-3710570 Выключатель освещения щитка приборов ВК416Б-01
  • 4331-3716340 Фонарь заднего хода в сборе ФП135-В
  • 4331-3716350 Фонарь задний противотуманный 2402.37 16 в сборе
  • 4331-3721300 Зуммер РС508 или 733.3747-01
  • 4331-3726026-01 Реле-прерыватель указателей поворота РС950-П
  • 4331-3737010 Выключатель аккумуляторных батарей дистанционный 49.3710
  • 4331-3738044-10 Фонарь габаритный задний в сборе 35.3731
  • 4331-3738045-10 Фонарь габаритный передний в сборе 36.3731
  • 4331-3742010 Блок трансформатор выпрямительный 1212.3759
  • 4331-3827010 Датчик указателя уровня топлива 5302.3827
  • 4331-3829010 Датчик указателя давления масла ММ355
  • 4331-5205010 Стеклоочиститель 35.5205
  • 4331-8201055 Нагреватель зеркала 20.3741
  • 4334-3740104 Термореле электрофакельного подогревателя 12.3741
  • 433420-3821040 Датчик температуры электролита 1318.3842
  • 433480-3703010  Батарея аккумуляторная 6СТ-110А3
  • 433510-3750010-10 Контактор пусковой 59.3747
  • 48.3802000 Спидометр в сборе
  • 5301-3505160 Устройство по контролю уровня тормозной жидкости в сборе
  • 5301-3716057  Фонарь задний левый в сборе ФП130 или 357.3716
  • 5301-3724010-40 Жгут проводов средний
  • 5301-3724044-20 Жгут проводов задний правый
  • 5301-3724045-10 Жгут проводов задний левый
  • 5301-3724080 Жгут проводов фонаря заднего правого
  • 5301-3724081 Жгут проводов фонаря заднего левого
  • 5301-3724161-10 Жгут проводов передних габаритных фонарей
  • 5301-3724548-20 Жгут проводов фар и передних указателей поворота
  • 5301-3724594-20 Жгут проводов стартера
  • 5301-3726286 Указатель поворота боковой в сборе 19-3726
  • 5301-3761270  Блок управления стеклоочистителем и омывателем БСУ1- МС или 92. 3761
