Регулировка натяжения ремней привода генератора и водяного насоса двигателей ЯМЗ-236М2, ЯМЗ-238М2
Потребуются инструменты и приспособления: ключ 13 и на 17, монтажная лопатка и приспособление для проверки натяжения приводных ремней, накидной ключ на 17
Предохранять ремни от попадания масла и топлива, контролировать их натяжение и, если необходимо, регулировать его.
Особенно тщательно проверять натяжение ремней в первые 50 часов работы двигателя, так как в это время происходит их наибольшая вытяжка.
Натяжение ремней должно быть всегда нормальным, так как излишнее и недостаточное натяжение к преждевременному выходу из строя.

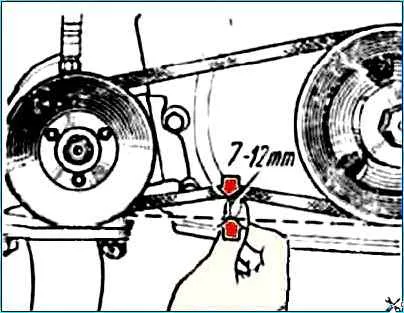

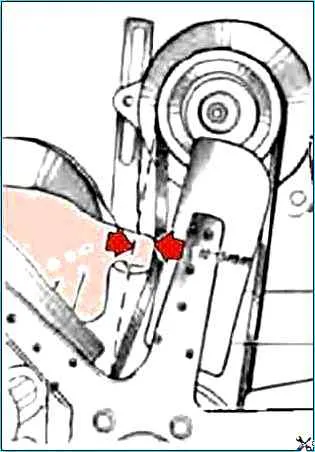

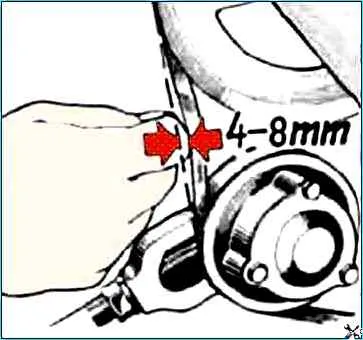

Нормально натянутые ремни при нажатии на середину ветви с усилием 40 Н (4 кгс) должны прогибаться: ремень водяного насоса - на 7-12 мм (рис. 1), ремень компрессора - на 4-6 мм на короткой ветви (рис. 2), ремни привода генератора - на 10-15 мм (рис. 3).
Если ремни прогибаются больше или меньше указанного, отрегулировать их натяжение.
Проверку натяжения ремней рекомендуется производить с помощью устройства типа КИ-8920.
Натяжение ремня водяного насоса регулировать прокладками.

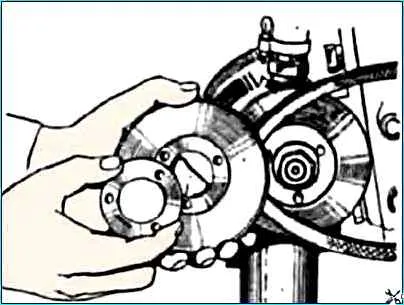

Для натяжения ремня отвернуть гайки крепления боковины шкива и снять одну-две регулировочные прокладки (рис. 4).
Прокладки поставить на наружную сторону боковины и последовательно, в несколько приемов, завернуть гайки, проворачивая шкив после подтяжки каждой гайки.
Затем проверить правильность натяжения ремня.
При замене старого ремня новым все прокладки поставить между ступицей и съемной боковиной шкива и отрегулировать натяжение ремня, как указано выше.
Натяжение ремня компрессора регулировать натяжным устройством.
Перед регулировкой отвернуть контргайку на один оборот, гайку крепления оси шкива натяжного устройства (рис. 5) на половину оборота, гайку болта-натяжителя (рис. 6) на два оборота.
Вращая болт-натяжитель (рис. 7), отрегулировать натяжение ремня.
После регулировки затянуть гайку и контргайку крепления оси моментом 120-150 Нм (12-15 кгс-м) и гайку болта-натяжителя моментом 10-20 Нм (1-2 кгс-м).
При большем моменте затяжки будет нарушена регулировка из-за перемещения оси шкива.
Натяжение ремней генератора регулировать перемещением генератора относительно оси его крепления.
Перед регулировкой ослабить затяжку болтов крепления генератора, гайку крепления планки генератора и болт крепления генератора к планке.
После регулировки надежно закрепить генератор.
При увеличенной вытяжке или обрыве хотя бы одного из ремней привода генератора заменить комплектом оба ремня для обеспечения равномерной нагрузки на них.
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.11-240, -740.13-260, -740.14-300
Снятие ремней
С помощью ключа на 17 и накидного ключа на 17, ослабляем гайки крепления передней и задней опор генератора

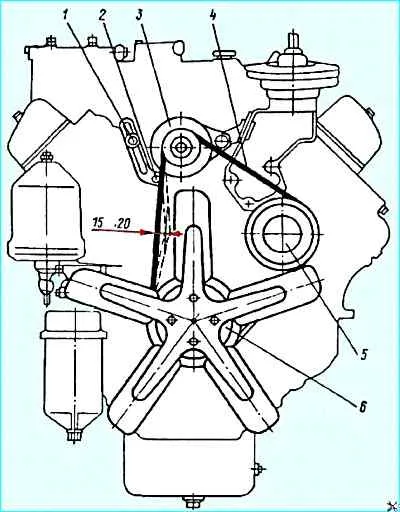

Ослабляем болт 1 (рис.) крепления планки и болт 2 крепления планки к генератору
Повернув генератор вниз, снимаем ремни со шкивов 3, 5 и 6
Установка ремней
Устанавливаем ремни в ручьи шкивов 3, 5 и 6
Перемещая генератор вверх, с помощью монтажной лопатки, затягиваем болты 1, 2 крепления планки генератора
Правильно натянутый ремень, при нажатии на середину наибольшей ветви с усилием 39,2 Н (4 кгс), должен иметь прогиб 15-22 мм
Затягиваем гайки крепления передней и задней опор генератора.
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.30-260 (740.30-3902001РЭ)

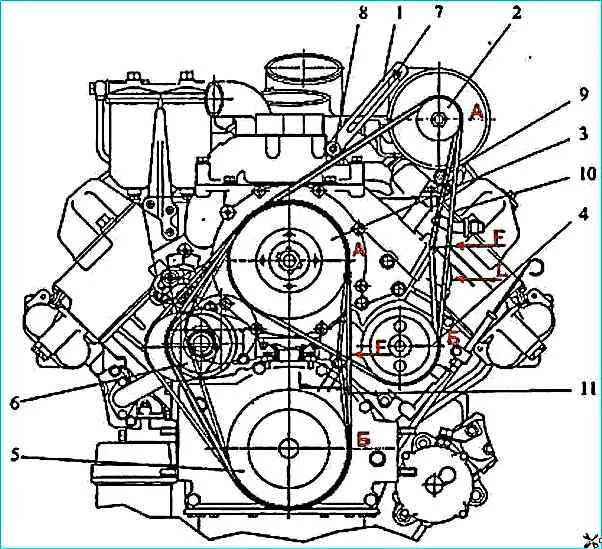

Регулировка натяжения поликлинового ремня для двигателей с расположением вентилятора выше оси коленчатого вала показано на рисунке 9
Натяжение ремня привода гидромуфты 11 регулируется перемещением натяжного ролика 6
Натяжение ремня 10 привода генератора и водяного насоса выполняется следующим образом:
- - ослабляем гайку 9 крепления генератора;
- - ослабляем болты 7 и 8, крепления планки генератора;
- - переместив генератор, натягиваем ремень;
- - затягиваем гайку 9, болты 7 и 8
После регулировки проверяем натяжение:
- - правильно натянутый ремень при нажатии на середину наибольшей ветви усилием 44,1±5 Н (4,5±0,5 кгс) должен иметь прогиб – 6-10 мм.
При приложении усилия F = (44,1±5) Н ((4,5±0,5)кгс) на середину ветви "А-Б" ремня величина прогиба "L" должна быть 6-10 мм (рисунок 9)
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.30-260 автобусной комплектации

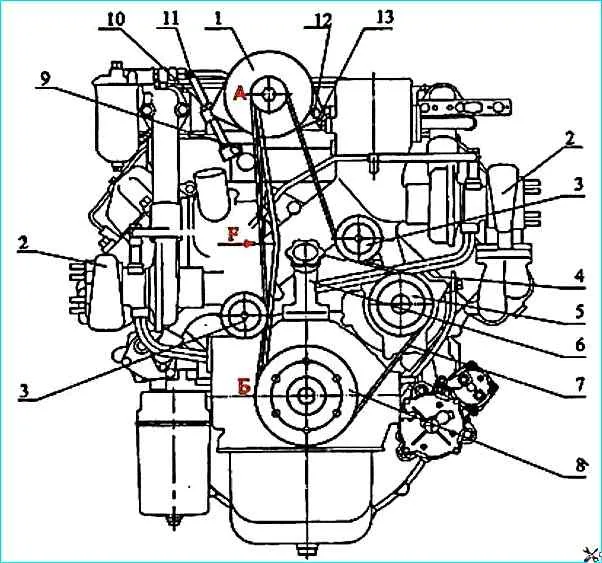

Регулировка проводится с помощью изменения положения генератора 1 (рис. 10) в следующей последовательности:
- - ослабляем болты 9, 13, гайку стопорную 10 и гайку 12;
- - перемещаем генератор 1 с помощью натяжного болта 11;
- - затягиваем болт 9, 13, гайку стопорную 10 и гайку 12
После регулировки проверяем натяжение:
- - правильно натянутый ремень при нажатии на середину наибольшей ветви усилием 44,1±5 Н (4,5±0,5 кгс) должен иметь прогиб – 6-10 мм
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.50-360, -740.51-320

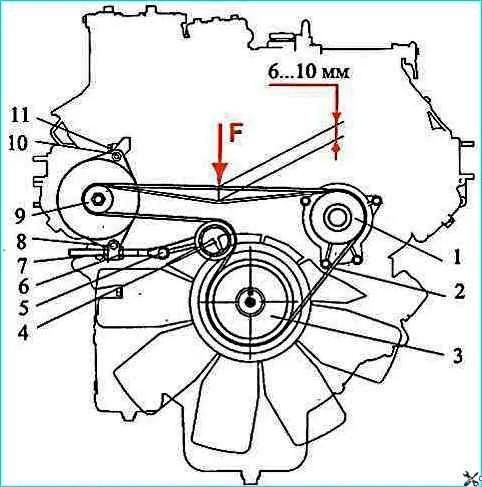

Регулировка натяжения поликлинового ремня 2 (рисунок 11) привода генератора и водяного насоса для двигателей с расположением вентилятора по оси коленчатого вала выполняем следующим образом:
- - ослабляем болт 11 крепления задней лапы генератора, гайку 10 крепления передней лапы генератора, болт 8 крепления планки генератора, болт 5 крепления натяжного болта;
- - перемещением гайки 6 обеспечиваем необходимое натяжение ремня и гайкой 7 фиксируем положение генератора;
- - затягиваем болты 5, 8 и 11 и затягиваем гайку 10
После регулировки проверяем натяжение:
- - правильно натянутый ремень 2 при нажатии на середину наибольшей ветви усилием 44,1±5 Н (4,5±0,5 кгс) должен иметь прогиб – 6-10 мм
