Снятие и установка двигателя Peugeot 307

Снятие двигателя автомобиля Peugeot 307

ПРИМЕЧАНИЕ: После выключения зажига­ния: подождать 15 минут, прежде чем отсоеди­нять аккумуляторную батарею (чтобы гарантиро­вать запоминание результатов «обучения» различных компьютеров).

Открыть капот в положение для обслу­живания и удерживать его с помощью сис­темы из болта и гайки. Отсоединить аккуму­ляторную батарею. Слить: систему охлаж­дения, масло из двигателя (при необходимости).

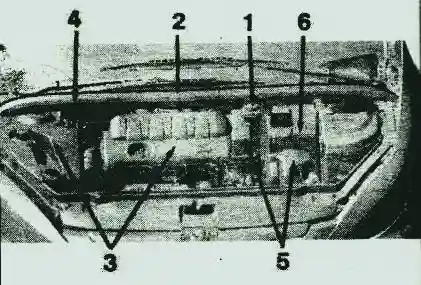

Отодвинуть бачок с тормозной жидкостью (1). Снять: стеклоочистители, пластиковый дефлектор ветрового стекла (2), декоративные крышки (3), пластиковую поперечину усилителя (4), узел в сборе: воздушный фильтр, горловина для забора воздуха и резонатор (5), аккумуляторную батарею и кронштейн. Снять: передний бампер, фары.

Снять: поперечину передней панели (7), «сету охлаждения в сборе (8) вместе с радиатором.

Отодвинуть и закрепить радиатор климатической установки.

Снять нижнюю поперечину передней панели (9). Не допускать, чтобы корпус звукового сигнала висел на своем проводе.

Сбросить давление в топливораспределительной рампе с помощью клапана SHRADER [7].

Отсоединить жгуты проводов и трубку питания топливом, идущие к двигателю.

Снять: каталитический нейтрализатор, ремень привода навесных агрегатов.

Отодвинуть и закрепить компрессор кондиционера воздуха.

Снять опору компрессора кондиционера воздуха.

Снять рабочий цилиндр сцепления (10).

Снять шаровые пальцы механизма переключения передач (11), шланги отопителя, жгуты электрических проводов двигателя на уровне компьютера и коробки передач.

Установить штифты на подъемный стол (как указано): штифт [4] фиксируется на месте тяги стабилизатора поперечной ус­тойчивости, штифт [5] фиксируется на мес­те болта крепления каталитического ней­трализатора на блоке двигателя, штифт [6] устанавливается на креплениях опоры ком­прессора кондиционера воздуха, штифт [3] устанавливается вместо болта крепления каталитического нейтрализатора на блоке, поднять стол, чтобы поставить штифты на ограничитель.

Снять: правый кронштейн подвески двигателя, эластичную подушку подвески коробки передач, силовую установку спереди.

УСТАНОВКА

Систематически заменять: самостопоря­щиеся гайки nylstop, уплотнитель (каталити­ческий нейтрализатор).

Смазать ось (16) левой опоры двигателя смазкой SPAGRAH. Установить на место си­ловой агрегат. Затянуть подвеску силовой установки.

Действовать в последовательно­сти, обратной действиям при установке. Ус­тановить ремень привода навесных агрега­тов.

Установить на место: передний бампер, фары. Заполнить систему охлаждения двигателя и удалить из нее воздух.

СНЯТИЕ ОБШИВКИ ДВИГАТЕЛЯ

Снять генератор и его опору.

Снять: де­коративную крышку двигателя, блок ком­пактных катушек зажигания, теплоотражающий экран выпускного коллектора, вы­пускной коллектор и прокладка к нему, мас­ляный фильтр и его опору, распределитель воздуха на впуске, датчик детонации, дат­чик верхней мертвой точки, коллектор вхо­да охлаждающей жидкости и его прокладку, наконечник выхода охлаждающей жидко­сти из блока выхода охлаждающей жидко­сти и калорстат, подшипник промежуточного вала, систему натяжного ролика ремня привода навесного оборудования.

ПРИМЕЧАНИЕ: Закрыть отверстия впускных и выпускных каналов в головке цилиндров.

Установить на место стопор маховика

[4].

Снять: механизм сцепления (1), диск сце­пления (2), маховик (3).
