Особенности головки цилиндров ET3J4 Peugeot 307
ХАРАКТЕРИСТИКИ - МОМЕНТЫ ЗАТЯЖКИ: ГОЛОВКА ЦИЛИНДРОВ
ИДЕНТИФИКАЦИЯ ГОЛОВКА ЦИЛИНДРОВ

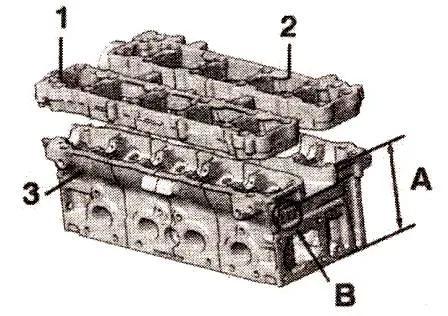

(3) Головка цилиндров
Высота головки цилиндров
Зона идентификации головки цилиндров: маркировка ЕТЗ
Плоскостность:

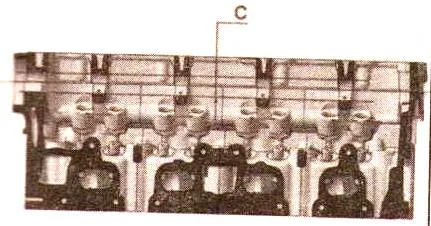

метка С диаметр 24+_0,03
Прокладка головки цилиндров
Прокладка головки цилиндров состоит : металлических листов.
(1 а) Номинальная толщина (1Ь) метка поставщика
|
Разрешенный тип двигателя |
KFU |
|
Код двигателя |
ET3J4 |
|
Метка двигателя (группа (1а) |
G |
|
-Номинальная толщина (группа 1Ь) - |
без |
|
Изготовитель CURTY (группа 1Ь) |
без |
|
Изгототовитель MEILLOR (группа 1Ь) |
j' |
|
Изготовитель ELRING (группа 1Ь) |
без |
|
Изготовитель REINZ (группа 1Ь) |
без |
|
Маркировка материалов, не имеющих магнита (группа 1с) |
К |
БОЛТ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ

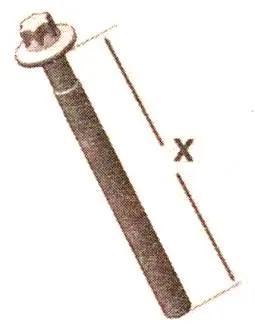

Длина болта (X) под головкой.
ХАРАКТЕРИСТИКИ
|
Код двигателя |
ET3J4 |
|
Разрешенный тип двигателя |
KFU |
|
Номинальная толщина в (А) |
130 ± |
|
Номинальная толщина: прокладка головки цилиндров |
|
|
Номинальная длина болта (X) |
117мм |
|
Максимальная длина болта (используется не более 2 раз) |
118,6мм |

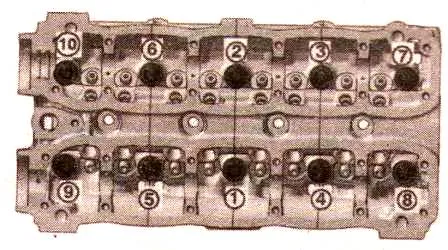

МОМЕНТЫ ЗАТЯЖКИ ГОЛОВКА ЦИЛИНДРОВ
ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ: Затягивать постепенно один болт за другим в указанной последовательности.
|
Код двигателя |
ET3J4 |
|
Разрешенный тип двигателя |
KFU |
|
Предварительная затяжка |
1.5±0.2дНм |
|
Затяжка |
2.5±0.2дНм |
|
Угловая затяжка |
200° ±5° |

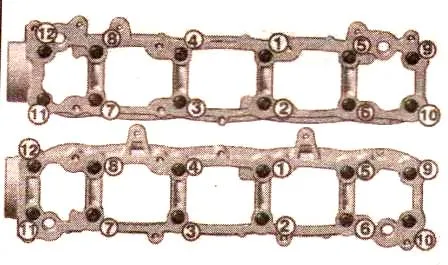

КАРТЕР КРЫШЕК КОРЕННЫХ ОПОР
ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ: Затягивать постепенно один болт за другим в указанной последовательности.
|
Код двигателя |
ET3J4 |
|
Разрешенный тип двигателя |
KFU |
|
Фиксация верхнего картера крышек опор распределительного вала (затяжка) |
1.0 ±0.1 дНм |
