Замена ремня ГРМ Peugeot 307
ХАРАКТЕРИСТИКИ - МОМЕНТЫ ЗАТЯЖКИ: ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА
ИДЕНТИФИКАЦИЯ РАСПРЕДВАЛ
Трубчатый распределительный вал.
(1) Зона маркировки: (А) номер PSA, (В) место производства, (С) серийный номер, (D) код поставщика.

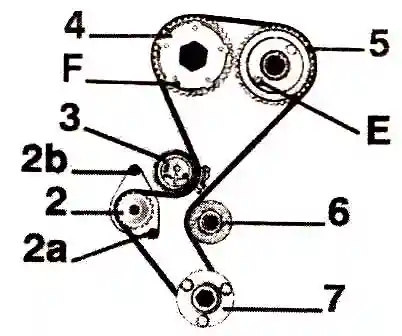

ЗУБЧАТЫЙ РЕМЕНЬ ГРМ
(E) Контрольные точки распределительного вала выпускных клапанов
(F) Контрольные точки распределительного вала впускных клапанов
(2) Шкив привода насоса системы охлаждения
(2а) Болт (-а, -ов) (2Ь) Болт (-а, -ов)
Динамический натяжной ролик
Шкив распределительного вала (система впуска с WT (*))
Буферный шкив распределительного
вала выпускных клапанов
Направляющий ролик
Шкив коленчатого вала
(*) WT: Система впуска с переменными фазами газораспределения.
ХАРАКТЕРИСТИКИ
|
Материал |
HNBR |
|
Поставщик(и) |
GATES |
Зазоры в механизме привода клапанов на двигателе в холодном состоянии: не регулируется (гидравлический толкатель).
МОМЕНТЫ ЗАТЯЖКИ
|
Метка |
назначение |
ДНм |
|
(2а) |
болт (-а,-ов) Мб X100 (шкив привода насоса системы охлаждения) |
0.7 |
|
(2Ь) |
болт(-а,-ов)М8Х125 (шкив привода насоса системы охлаждения) |
1.7 |
|
(3) |
динамический натяжной ролик |
2.0 |
|
(4) |
WT (*) Распредвал впускных клапанов (предварительная затяжка) |
2.0 |
|
(4) |
WT (*) Распредвал впускных клапанов (затяжка) |
6.0 |
|
(4) |
пробки WT распределительного вала впускных клапанов |
4.0 |
|
(5) |
буферный шкив распределительного вала выпускных клапанов |
4.5 |
|
(6) |
направляющий ролик |
2.0 |
|
(7) |
шкив коленчатого вала |
4.0 + угловая затяжка на 45° |
(*) VVT: система впуска с переменными фазами газораспределения
