В системе зажигания не используется традиционный распределитель
В ней применяются две двухвыводные катушки зажигания, установленные на крышке головки блока цилиндров
Управление током в первичных обмотках катушек зажигания осуществляет контроллер, получающий информацию от датчиков и использующий два мощных транзисторных вентиля.
В системе зажигания нет подвижных деталей, поэтому она не требует обслуживания и не нуждается в регулировках.
В системе зажигания применяется метод распределения искры, называемый методом холостой искры.
Цилиндры двигателя объединены в пары 1—4 и 2—3, искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).
В связи с постоянным направлением тока в обмотках катушек зажигания ток искрообразования у одной свечи всегда протекает с центрального электрода на боковой, а у второй — с бокового электрода на центральный.
В системе зажигания применяют свечи типа АI7дВР или их зарубежные аналоги.
Управляет зажиганием в системе контроллер.
Датчик положения коленчатого вала подает в контроллер опорный сигнал, на основе которого контроллер рассчитывает последовательность срабатывания катушек в модуле зажигания.
Для точного управления зажиганием контроллер использует следующую информацию:
— частота вращения коленчатого вала;
— нагрузка двигателя (массовый расход воздуха);
— температура охлаждающей жидкости;
— положение коленчатого вала;
— наличие детонации.
Проверка и замена катушек зажигания
Катушки зажигания двухвыводные, типа 3012.3705 или 406.3705.
Наиболее частая причина выхода из строя катушек — перегрев или межвитковое замыкание,
вызванные работой двигателя с чрезмерно большими искровыми зазорами свечей зажигания или при наличии зазоров в соединениях высоковольтных проводов.
Катушки можно проверить без снятия их с автомобиля.
Вам потребуются: автотестер или омметр, ключ «на 12».

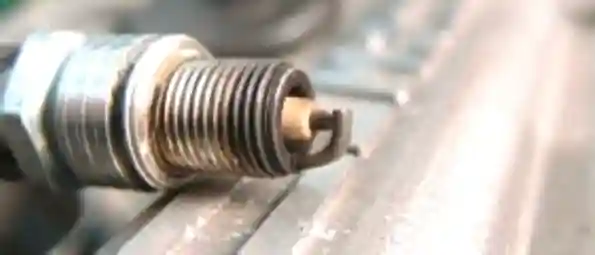

1. для первоначальной экспресс-проверки катушки снимите наконечник со свечи зажигания, вставьте в него исправную свечу, прижмите корпус свечи к «массе» и пустите двигатель на короткое время.
Наличие искры между электродами свечи указывает на исправность катушки.
Кроме того, катушки можно проверить искросвечным диагностическим прибором 1АП975000.
Для этого отсоедините от катушки провода высокого напряжения и вместо них подключите диагностический прибор.
Затем проверните коленчатый вал двигателя стартером — в разряднике диагностического прибора должна проскакивать искра в такт работе цилиндров.
Запрещается проверять катушку зажигания, поднося высоковольтный провод к массе. При такой проверке может выйти из строя контроллер.
Для полной проверки катушки зажигания:
Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

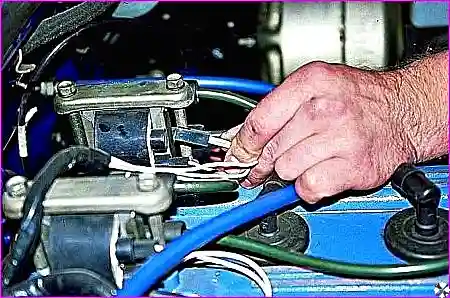

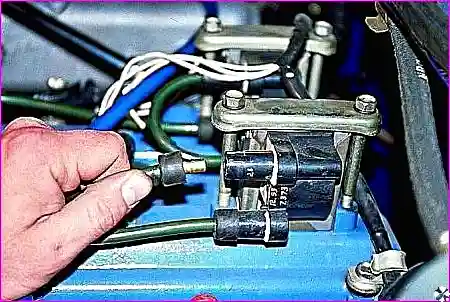

Отсоединяем две колодки от разъемов первичной обмотки катушки зажигания
Отсоединяем высоковольтные провода от разъемов вторичной обмотки катушки зажигания.

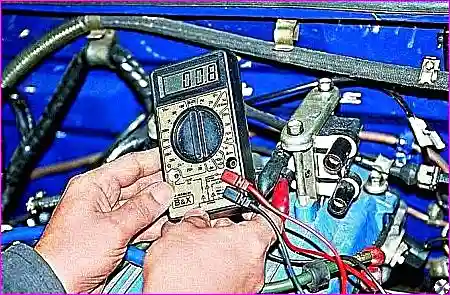

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.
У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4–0,5 Ом.

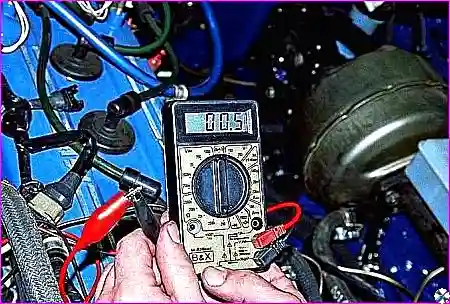

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора

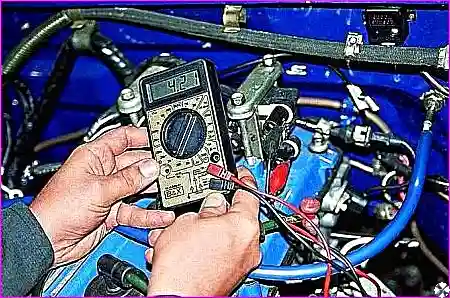

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки.
У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5–7 кОм
Более точно проверить исправность катушки можно только на специальном стенде.
Исправная катушка должна развивать вторичное напряжение не менее 24 кВ, энергию искры – 50 мДж с длительностью 1,5 мс при частоте входного сигнала 50 Гц.
Неисправную катушку зажигания заменяем.

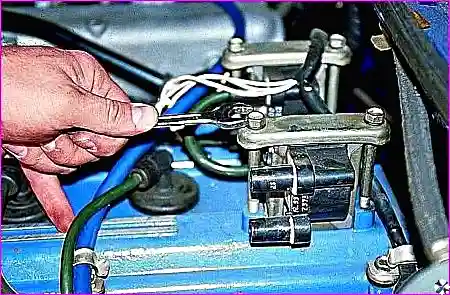

Отсоединив провода, ключом на 12 отворачиваем два болта крепления катушки к крышке головки блока

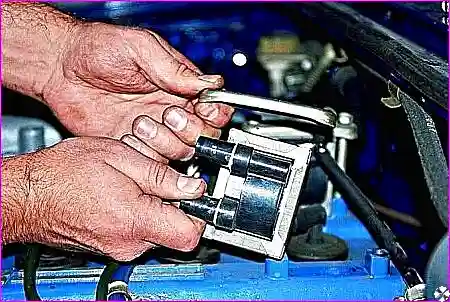

Снимаем катушку зажигания.
Устанавливаем катушку и подсоединяем к ней провода в обратном порядке.
