Воздушный фильтр УАЗ Патриот замена

Снятие воздушного фильтра и замена фильтрующего элемента УАЗ Патриот

Воздушный фильтр снимают при его повреждении и для получения доступа к другим агрегатам в моторном отсеке.

Подготавливаем автомобиль для выполнения работы.

Вам потребуются: ключ на 13 (удобнее торцовый), отвертка с плоским лезвием.

Открываем капот автомобиля.

Важно: Отсоединяем провод от минусовой клеммы аккумуляторной батареи.

Воздушный фильтр в моторном отсеке УАЗ Патриот — **Рисунок 1** — Расположение воздушного фильтра

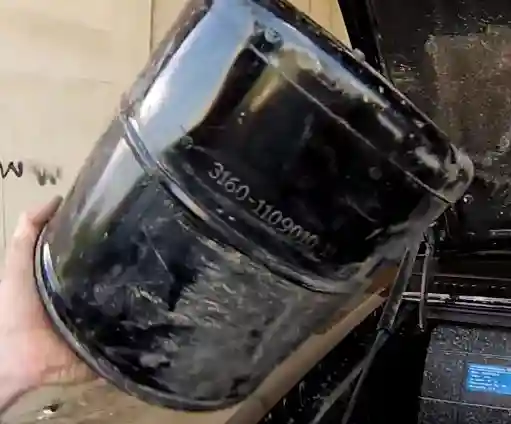

Воздушный фильтр УАЗ Патриот — **Рисунок 2** — Воздушный фильтр крупным планом

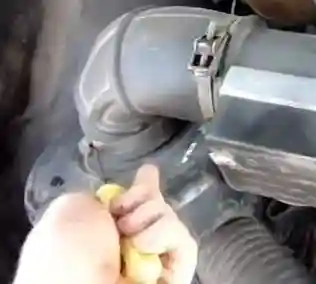

Ослабляем затяжку хомута крепления воздухоподводящего рукава. Отсоединив рукав от патрубка воздушного фильтра, отводим его в сторону.

**Рисунок 3** — Ослабление хомута воздухоподводящего рукава

Отсоединенный воздухоподводящий рукав — **Рисунок 4** — Воздухоподводящий рукав отсоединен

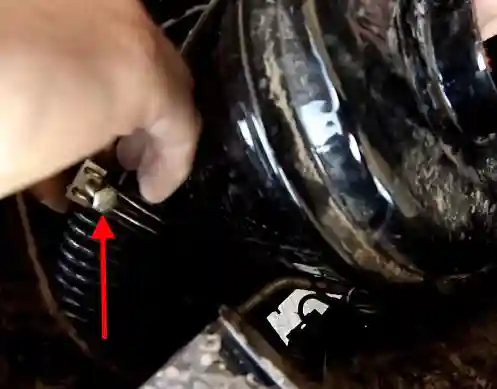

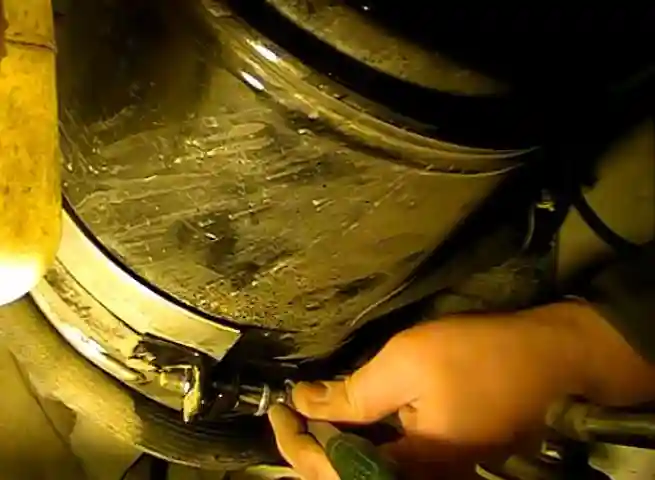

Ослабляем затяжку хомута крепления корпуса воздушного фильтра к кронштейну на брызговике в моторном отсеке. Ослабляем затяжку хомута крепления воздухозаборного шланга, отсоединяем шланг от патрубка корпуса воздушного фильтра.

Снятие воздушного фильтра УАЗ Патриот — **Рисунок 5** — Снятие воздушного фильтра

Снимаем воздушный фильтр с автомобиля.

Совет: Установите воздушный фильтр и все снятые детали в порядке, обратном снятию.

Замена фильтрующего элемента воздушного фильтра

Вам потребуется: ключ «на 17».

Снимите воздушный фильтр (см. инструкцию выше).

Корпус воздушного фильтра со снятой крышкой — **Рисунок 6** — Корпус воздушного фильтра

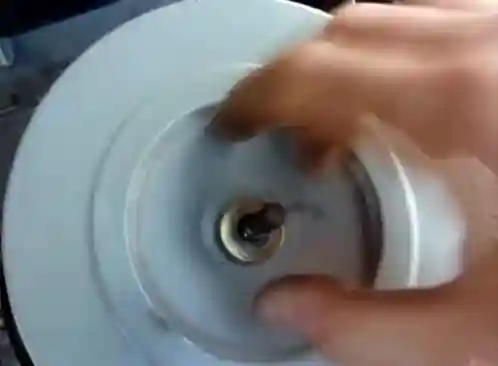

Отверните гайку крепления крышки воздушного фильтра к его корпусу. Снимите шайбу.

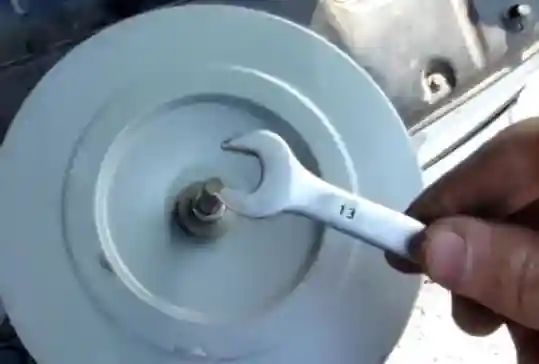

Отворачивание гайки крепления крышки фильтра — **Рисунок 7** — Отворачивание гайки крепления крышки

Снятие крышки воздушного фильтра — **Рисунок 8** — Снятие крышки фильтра

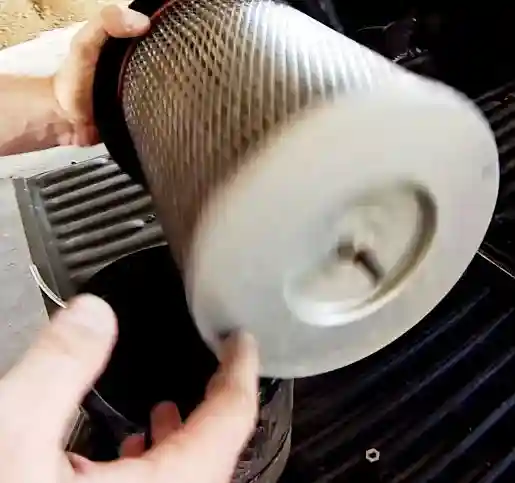

Извлеките фильтрующий элемент вместе с передней крышкой из корпуса фильтра. Отверните гайку крепления фильтрующего элемента к крышке фильтра.

Снятие фильтрующего элемента воздушного фильтра — **Рисунок 9** — Снятие фильтрующего элемента

Снимите шайбу. Снимите элемент с крышки.

Важно! Установите фильтрующий элемент и все ранее снятые детали в порядке, обратном снятию.

Совет: Регулярно проверяйте состояние фильтрующего элемента. Замену рекомендуется производить в соответствии с регламентом технического обслуживания или при значительном загрязнении.
