Двигатель вынимают из автомобиля вверх, предварительно сняв коробку передач
Для снятия двигателя необходимо подъемное устройство грузоподъемностью не менее 300 кг.
Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду.
Перед снятием двигателя надо подготовить надежные подставки, на которых двигатель должен стоять устойчиво.
Перед отсоединением шлангов и электрических проводов рекомендуем промаркировать их, чтобы не перепутать при сборке.
Снятие двигателя
Снимите капот.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Отсоедините топливопроводы подачи и слива топлива.
Ослабьте затяжку хомута и снимите отводящий шланг адсорбера со штуцера ресивера.
Снимите брызговик двигателя.
Слейте жидкость из системы охлаждения двигателя.
Слейте масло из картера двигателя.
Снимите радиатор системы охлаждения.

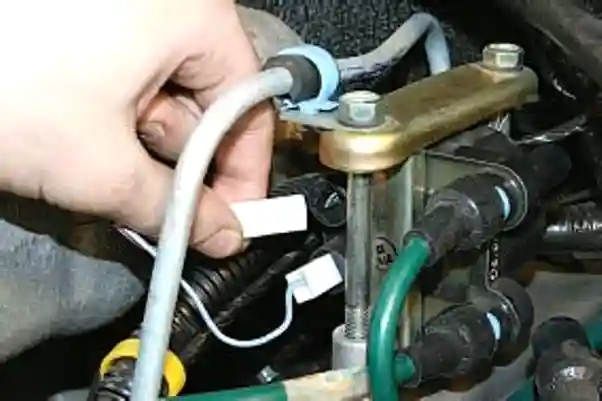

Отсоедините от жгута проводов штекерную колодку датчика фазы.
Выверните винты и отсоедините провода от датчиков указателя давления масла 1 и аварийного давления масла 2.
Отсоедините колодки от датчиков температурного состояния двигателя 1 и указателя температуры охлаждающей жидкости 2.
Отсоедините колодки жгута проводов от датчика положения дроссельной заслонки
Отсоедините колодки жгута датчика массового расхода воздуха
Ослабьте крепление хомута, снимите патрубок и отведите его в сторону.
Отсоедините конец троса от сектора привода дроссельной заслонки.
Ослабьте крепление наконечника оплетки троса привода дроссельной заслонки
Отведите трос в сторону
Ослабьте хомут шланга разряжения вакуумного усилителя
Отсоедините шланг вакуумного усилителя.
Ослабьте затяжку хомута и снимите отводящий шланг адсорбера со штуцера ресивера.
Отверните переднюю и заднюю гайки крепления ресивера и снимите со шпилек провода «массы» моторного жгута.
Отсоедините колодки жгута проводов от регулятора холостого хода
Отсоедините штекер жгута датчика положения коленчатого вала
Отсоедините штекера катушек зажигания.

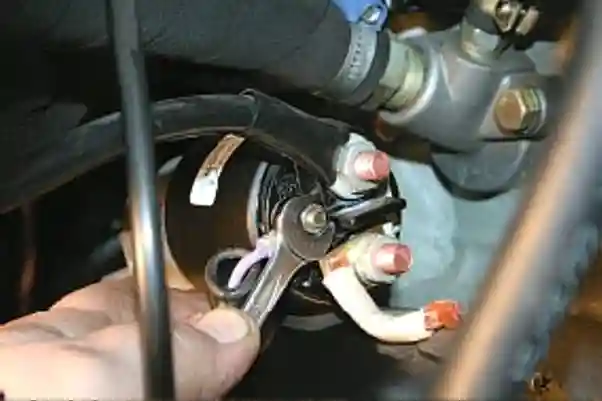

Отсоедините провода от стартера
Отсоедините провода от генератора
Отсоедините колодку жгута проводов от датчика детонации
Ослабив затяжку хомутов, отсоедините отводящий 2 и подводящий 1 шланги отопителя салона.
Отверните гайку и отсоедините от крана шланг подачи масла к масляному радиатору.
Отверните гайку сливного шланга масляного радиатора и отсоедините шланг от штуцера масляного картера.
Отсоедините колодки жгутов проводов от форсунок.
Разогните держатели жгута проводов и выньте жгут из держателей.
Отведите жгут проводов в сторону от двигателя.
Отсоедините держатели шланга и жгута проводов, отведите их в сторону.
Снимите ремень привода насоса гидроусилителя.
Выверните болты крепления насоса гидроусилителя рулевого управления и отведите насос от двигателя, не отсоединяя шланги.
Закрепите крюки грузоподъемного механизма за проушины на выпускном коллекторе и кронштейне генератора.
Отверните четыре пары гаек крепления приемной трубы к выпускному коллектору.
Выверните болт крепления приемной трубы к кронштейну на коробке передач и отведите приемную трубу от выпускного коллектора
Выверните болт и отсоедините «массовый» провод
Выверните с каждой стороны болты крепления подушек к кронштейну рамы.
Проверьте, все ли шланги и электропроводка отсоединены от двигателя.
Осторожно выньте двигатель вверх.
Установите двигатель в обратном порядке.
