Снятие и установка промежуточного вала УАЗ Патриот
Вам потребуется ключ «на 12»
Промежуточный вал служит для привода масляного насоса. Кроме того, через него осуществляется привод распределительных валов.
Промежуточный вал вращается в двух подшипниках скольжения, представляющих собой втулки.
Снимите верхнюю и нижнюю цепи привода распределительных валов (см. «Замена цепей УАЗ Патриот»).
Снимите звездочку промежуточного вала.
Нижнюю цепь можно не снимать с шестерни коленчатого вала.
Отвернуть болты 1 и снять фланец 2 промежуточного вала.
Отвернуть четыре болта крепления крышки 1 и снять крышку с прокладкой.

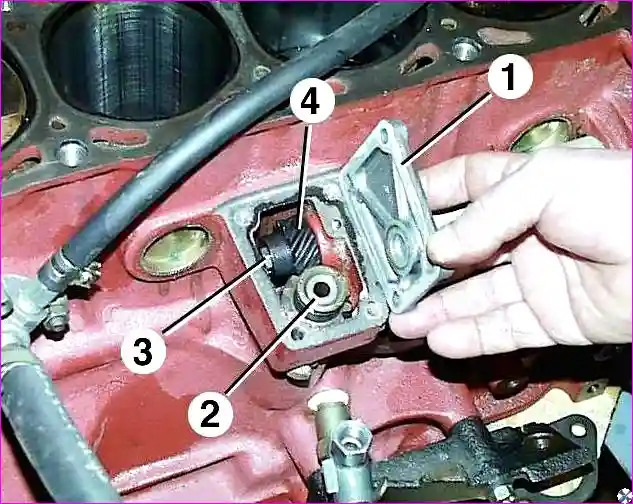

Вынуть вверх привод 2 масляного насоса с ведомой шестерней.
Для того чтобы отвернуть гайку 3 и снять ведущую шестерню 4 привода масляного насоса, нужно заблокировать промежуточный вал от проворачивания.

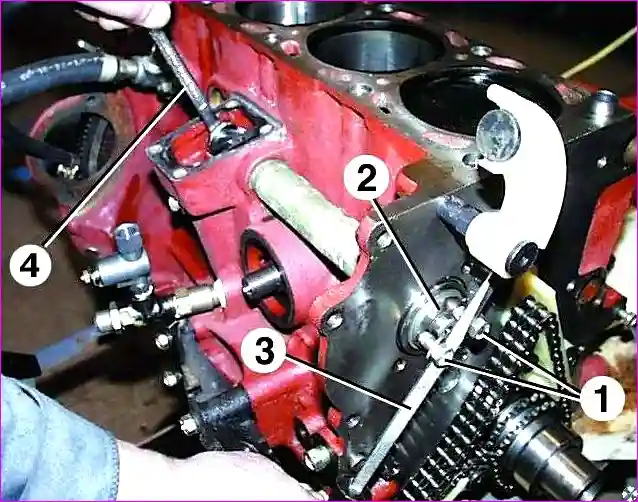

Для этого завернуть два болта 1 в резьбовые отверстия промежуточного вала 2.
Удерживая вал за болты 1 отверткой 3, отвернуть ключом 4 гайку крепления ведущей шестерни.

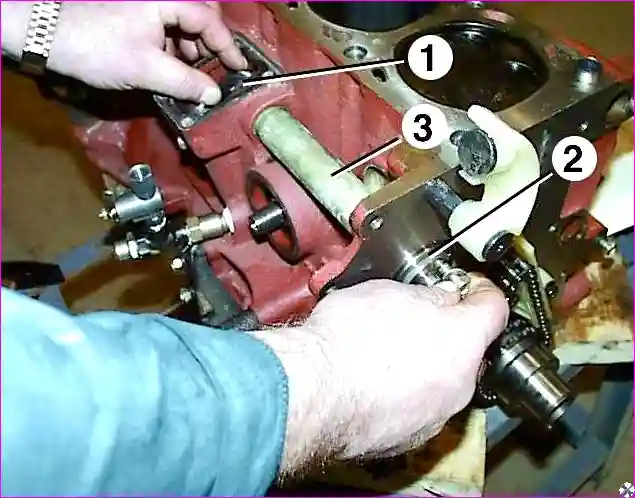

Удерживая рукой ведущую шестерню 1, вынуть промежуточный вал 2.
Если необходимо заменить втулки промежуточного вала, нужно вначале выпрессовать с помощью специального приспособления трубу 3 промежуточного вала.
Затем выпрессовать c помощью специального приспособления втулки промежуточного вала.
После снятия промойте все детали в бензине.
Осмотрите промежуточный вал. Если на валу обнаружены трещины, замените его.
Если на шейках вала есть риски и другие дефекты, прошлифуйте шейки вала под ремонтный размер.
Если шлифованием под ремонтный размер не удается полностью вывести дефекты, замените вал.
Измерьте шейки промежуточного вала.
Если диаметр передней шейки меньше 48,95 мм, а задней — меньше 21,95 мм, их нужно прошлифовать под ремонтный размер.
Втулки промежуточного вала ремонту не подлежат. Если на них есть задиры и другие дефекты, втулки нужно заменить.
В запасные части поставляют втулки с уменьшенным внутренним диаметром.
После запрессовки в блок цилиндров новые втулки нужно расточить под номинальный или ремонтный размер.
Растачивайте втулки за один проход, чтобы обеспечить соосность отверстий.
При запрессовке установите втулки так, чтобы отверстия в них совпали с масляными каналами в блоке цилиндров.
Размеры шеек и втулок промежуточного вала приведены в таблице.
Установите вал в порядке, обратном снятию. Перед установкой смажьте шейки вала и шестерни чистым моторным маслом.
Шестерни привода смазываются маслом через отверстие диаметром 2,5 мм.
Для повышения давления масла в двигателе на холостом ходу рекомендуется установить в отверстие трубку (внутренний диаметр 1,5 мм), направляющую струю масла на шестерни, т.е. уменьшить площадь отверстия, не снижая эффективности смазки.

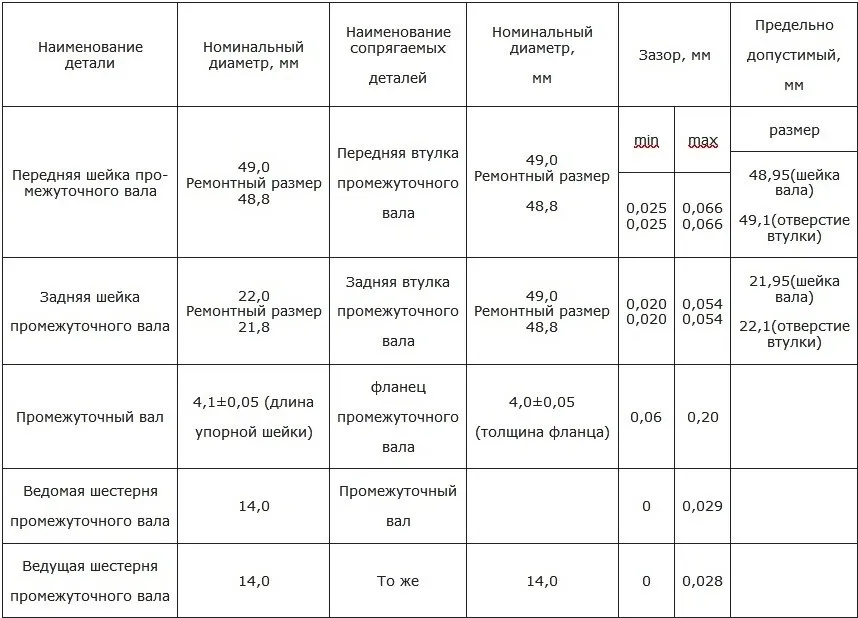

Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей промежуточного вала двигателя мод. ЗМЗ—406,409
