Принципиальной особенностью системы питания двигателя ЗМЗ-409 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования топливовоздушной смеси для подачи в цилиндры двигателя
В системе распределенного впрыска, установленной на двигателе, эти функции разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода.
Работой систем впрыска топлива и зажигания управляет электронный блок (контроллер), непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя и окружающей среды, оптимальность процесса сгорания в цилиндрах двигателя.
Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, чтобы получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.

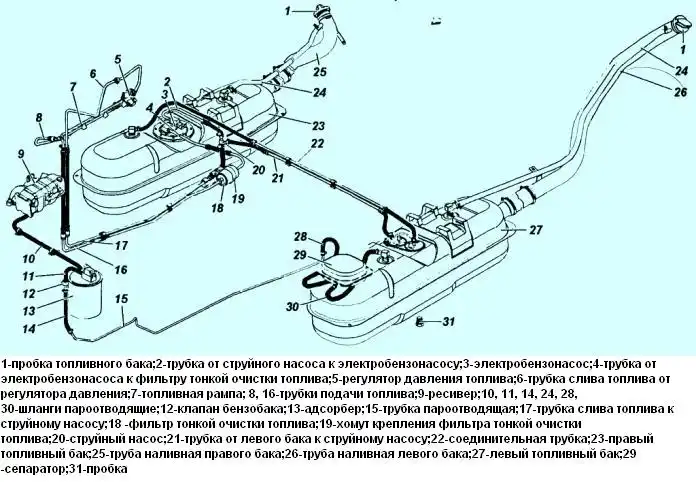

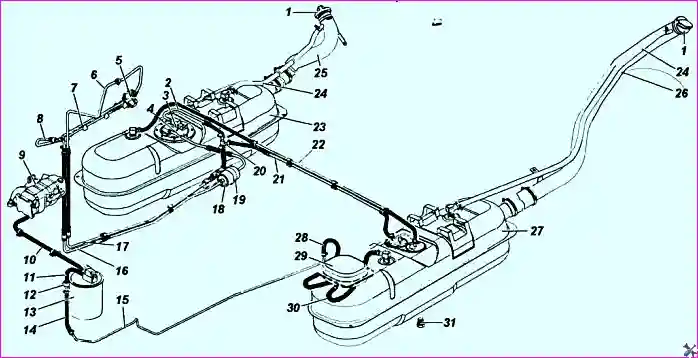

Система питания представляет собой неотъемлемую часть системы управления двигателем. Расположение основных узлов системы впрыска топлива показано на рис.1.
Топливные баки, снабженные пробками для слива отстоя, расположены слева и справа между продольными балками рамы и боковыми панелями кузова.
На автомобилях, оборудованных инжекторным двигателем, применяют систему подачи топлива без крана переключения топливных баков.
Отсутствие крана исключает возможность нарушения топливоподачи из-за несвоевременного его переключения.
К топливному насосу топливо поступает из левого бака через приемный трубопровод, установленный на датчике уровня топлива.
По мере расхода топлива правый бак автоматически пополняется из левого за счет возникающего разрежения, поскольку правый бак не сообщается с атмосферой, а левый топливный бак связан с атмосферой через сепаратор с клапаном.
Таким образом, при наличии топлива в правом баке расход идет первоначально в основном из правого бака.
Избыточное топливо, отводимое топливным насосом обратно, поступает в правый бак через трубопровод слива топлива.
Пробки наливных горловин топливных баков глухие, обеспечивают герметичное уплотнение, исключают возможную утечку и испарение топлива.
Регулятор давления топлива представляет собой мембранный перепускной клапан и предназначен для поддержания постоянного перепада давления топлива (0,3 МПа) между форсунками и впускным трубопроводом.
Регулятор давления топлива своим входным штуцером крепится к сливному отверстию топливной рампы, а его выходной штуцер соединен сливным трубопроводом со струйным насосом.
Струйный насос выполнен в виде инжектора, проточный канал которого подключен к сливному трубопроводу, идущему от двигателя, а инжекционный канал — к трубопроводу топливоприемника левого бака.
Топливный насос погружной, с электроприводом роторного типа, с фильтром тонкой очистки топлива.
Насос обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения.
Из правого топливного бака топливо подается через магистральный топливный фильтр в рампу форсунок под давлением более 380 кПа.
Фильтр тонкой очистки топлива полнопоточный, закреплен кронштейном на раме.
Фильтр неразборный, со стальным корпусом, с бумажным фильтрующим элементом.
Топливная рампа представляет собой пустотелую трубчатую деталь, служит для подачи топлива к форсункам и закреплена на впускной трубе.
С одной ее стороны крепится подающий топливопровод, а с другой — регулятор давления.
Топливные форсунки своими распылителями входят в отверстия впускной трубы и уплотнены в них резиновыми уплотнительными кольцами.
Форсунки предназначены для дозированного впрыска топлива в цилиндры двигателя и представляют собой высокочастотные электромеханические клапаны, в которых игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя.
Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.
Регулятор холостого хода представляет собой двухобмоточный соленоид с проходным отверстием, сечение которого изменяется по сигналу контроллера.
Он регулирует подачу воздуха во впускную трубу минуя дроссельную заслонку.
Регулятор давления предназначен для поддержания заданной частоты вращения коленчатого вала на холостом ходу, при пуске, прогреве и движении накатом.
Регулятор закреплен на ресивере резинометаллическим держателем.
К выходному штуцеру регулятора подведен резиновый шланг от ресивера, а к входному — резиновый шланг от бокового штуцера дроссельного устройства.
Воздушный фильтр закреплен на брызговике в передней части моторного отсека.
Фильтрующий элемент бумажный, цилиндрический, с большой площадью фильтрующей поверхности. Фильтр соединен с дроссельным узлом резиновым гофрированным воздухоподводящим рукавом.
Между рукавом и фильтром установлен датчик массового расхода воздуха.
Дроссельный узел закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу.
Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора.
В состав дроссельного узла входят датчик положения дроссельной заслонки.
В проточной части дроссельного узла (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы систем вентиляции картера и улавливания паров топлива.
На автомобилях применена система подачи топлива без краника переключения топливных баков.
Подача топлива осуществляется погружным электробензонасосом (погружным модулем) 3 (рис.1), установленным в правом баке.
Через фильтр 18 тонкой очистки топливо поступает в топливную рампу 7, относительное давление в которой поддерживается регулятором 5 давления на уровне 300 кПа.
Повышенное давление топлива исключает появление пузырьков воздуха и паров бензина в топливопроводе, которые мешают нормальной работе форсунок. Форсунки, представляющие собой быстродействующие точные клапаны (нормально закрыты), открываются, впрыскивая топливо во впускную трубу двигателя.
Открытие-закрытие форсунок осуществляется автоматически по циклограмме работы соответствующих выходных каналов блока управления.
Форсунки впрыскивают топливо на горячие и закрытые впускные клапаны цилиндров двигателя, что улучшает качество топливно-воздушной смеси.
Длительность и фазу впрыска топлива блок управления устанавливает в зависимости от режима работы двигателя, оборотов коленчатого вала и нагрузки.
Избыток топлива в рампе сбрасывается через сливное отверстие регулятора 5 давления и струйный насос 20 в правый бак.
Одновременно топливо посредством инжекции перетекает из левого бака через струйный насос в правый бак.
Негерметичность в соединениях устраняется путем подтягивания соединений или заменой дефектных элементов.
Затяжка штуцеров стальных топливных трубопроводов должна производится моментом 25-30 Нм (2,5-3,0 кгсм). Затяжка хомутов резиновых шлангов производится моментом 3-4 Нм (0,3- 0.4 кгс/кг).
После любых работ по обслуживанию или ремонту системы топливоподачи, связанных с подтягиванием соединений, снятием или заменой деталей и узлов необходимо провести проверку герметичности системы:
- - убедитесь в том, что пробки заливных горловин затянуты надежно;
- - проведите затяжку хомутов и резьбовых соединений до обеспечения герметичности;
- - запустите двигатель и при работе на холостом ходу осмотрите систему. Подтекание топлива или увлажнение элементов системы питания не допускается.
Топливные баки 23, 27 (См. рис.1). Обслуживание топливных баков заключается в периодической промывке или замене фильтра электробензонасоса (правый бак), промывке фильтра приемной трубки указателя уровня топлива (левый бак) и промывке самих баков.
Периодически сливайте отстой, отвернув пробку 31 снизу бака.
Периодически проверяйте надежность крепления баков и при необходимости подтягивайте болты их крепления.
Для промывки топливные баки снимите с автомобиля.
Перед снятием баков с автомобиля выполните следующее:
- - отключите аккумуляторную батарею;
- - слейте топливо, отвернув пробку 31;
- - откройте люк в полу кузова над электробензонасосом 3 (правый бак) или отверните болты крепления сепаратора 29 и выньте его (левый бак), отсоедините шланги 28, 30;
- - отсоедините от электробензонасоса и датчика указателя уровня топлива провода и изолируйте их;
- - отсоедините трубки и шланги топливопроводов;
- - ослабьте хомут наливной трубы и стяните с нее соединительный шланг.
Затем отверните болты стяжных хомутов, отогните хомуты вниз, чтобы они не препятствовали опусканию бака, и снимите бак.
Установку бака производите в обратном порядке.
