Топливную рампу снимают для проверки и замены форсунок, а также для замены самой рампы или впускной трубы

Вам потребуются: ключи «на 8», «на 17», «на 19», отвертка с плоским лезвием.

Снизьте давление в системе питания (см. «Снижение давления топлива УАЗ Патриот»).

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите ресивер.

Снятие топливной рампы УАЗ Патриот

Снятие топливной рампы УАЗ Патриот

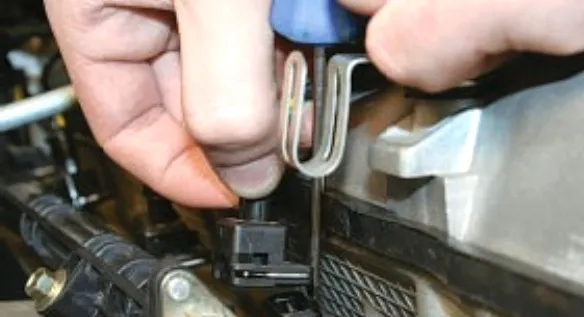

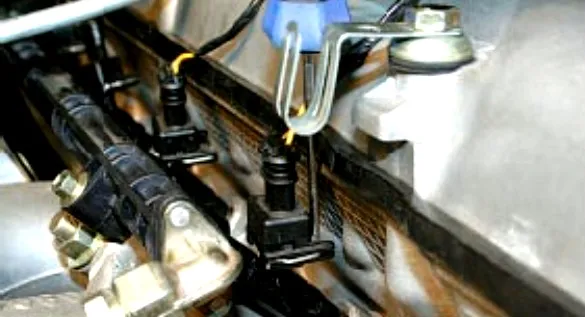

Поддев отверткой фиксаторы колодок жгутов проводов форсунок.

Отсоедините колодки от выводов форсунок

Снятие топливной рампы УАЗ Патриот

Снятие топливной рампы УАЗ Патриот

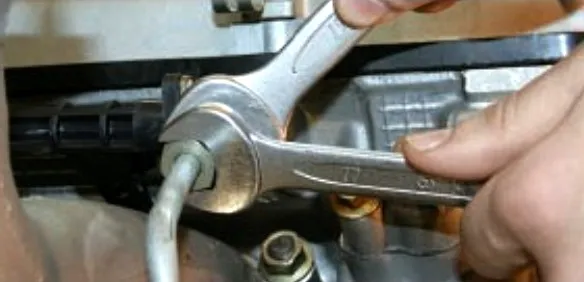

Выверните гайку крепления подводящего трубопровода.

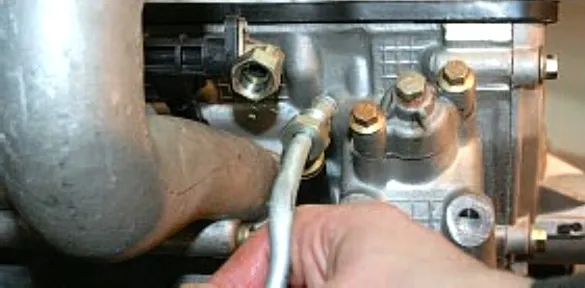

Отведите трубопровод в сторону.

Снятие топливной рампы УАЗ Патриот

Снятие топливной рампы УАЗ Патриот

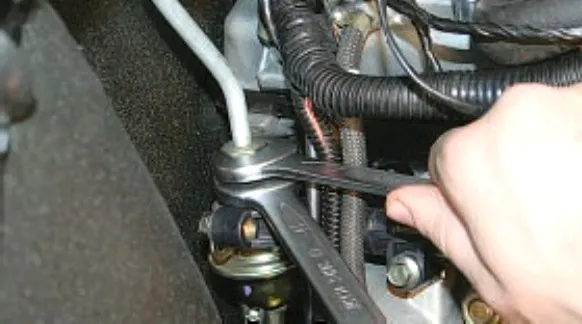

Выверните гайку крепления сливного трубопровода.

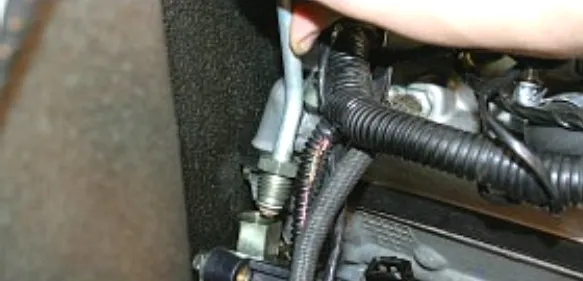

Отведите трубопровод в сторону

Снятие топливной рампы УАЗ Патриот

Снятие топливной рампы УАЗ Патриот

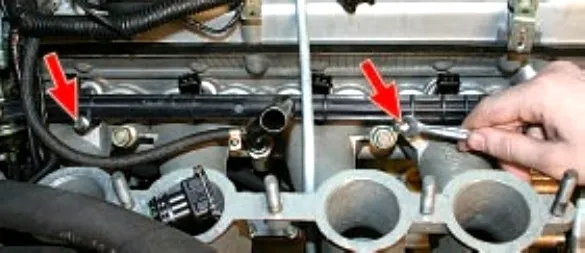

Выверните два болта крепления топливной рампы к впускной трубе

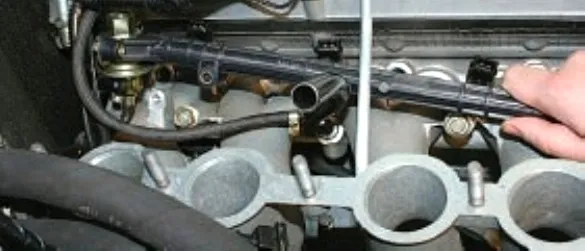

Аккуратно снимите рампу в сборе с форсунками.

Снятие топливной рампы УАЗ Патриот

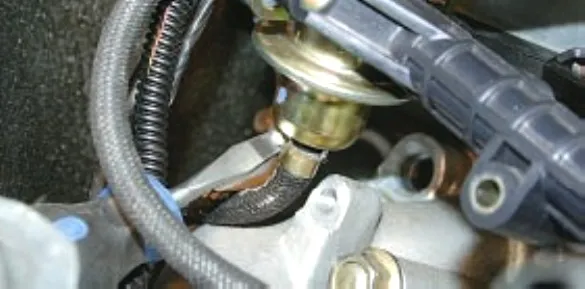

Ослабьте затяжку хомута крепления вакуумного шланга, снимите шланг со штуцера регулятора давления и снимите топливную рампу с автомобиля

Установите топливную рампу в обратном порядке, заменив уплотнительные кольца форсунок.
